AT89S51单片机——2引脚

常见的40引脚DIP（双列直插），如下图所示。

图 AT89S51引脚

按功能分类：

1、电源引脚

Vcc（40脚）：+5V电源

Vss（20脚）：数字地

2、时钟引脚

XTAL1（19脚）：输入端

使用片内振荡器，应接外部石英晶体和微调电容。

使用片外振荡器， 应接外部时钟振荡器输出的信号。

XTAL2（18脚）：片内振荡器反相放大器的输出端

使用片内振荡器，应接外部石英晶体和微调电容。

使用片外振荡器，悬空。

二、控制引脚

1、RST（RESET，9脚）

复位信号输入，持续时间大于2个机器周期的高电平，就可使单片机复位。 正常工作应≤0.5V。

当看门狗定时器溢出输出时，该脚将输出长达96个时钟周期的高电平。

2、EA*/VPP (Enable Address/Voltage Pulse of Programing，31脚)

（1）EA*：第一功能：允许访问外部程序存储器控制，与该脚电平有关。

a. EA*=1

PC值<=0FFFH时，单片机读片内4KB Flash中的程序，

PC值>0FFFH （超出片内4KB Flash地址范围）时，转向读取片外60KB（1000H-FFFFH）程序 存储器空间中的程序。

b. EA*=0

只读取外部程序存储器中的内容，读取地址范围0000H～FFFFH，片内4KB Flash无效。

（2）VPP：第二功能，对片内Flash编程，接编程电压。

3、ALE/PROG*（Address Latch Enable/PROGramming，30脚）

（1）ALE：第一功能

ALE为访问外部存储器提供低8位地址锁存信号，将低8位地址锁存在片外地址锁存器中。见图，

ALE信号

此外，单片机运行时，ALE端一直有正脉冲信号输出，频率为时钟fosc的1/6。

注意，每当AT89S51访问外部RAM时（执行MOVX类指令），要丢失一个ALE脉冲。

可用软件来禁止ALE输出，将特殊功能寄存器AUXR（地址8EH，后面介绍）的第0位（ALE禁止位）置1，但ALE禁止位不影响对外部存储器的访问，即执行指令“MOVC”或“MOVX”时，ALE仍然有效。

（2）PROG*：第二功能，对片内 Flash编程的编程脉冲输入。

4、PSEN* （Program Strobe ENable，29脚）

片外程序存储器读选通信号，低有效。

三、并行I/O口 P0~P3引脚

1、P0口：8位，漏极开路的双向I/O口

作为系统总线用，低8位地址总线及数据总线分时复用端口，是双向口。

也可作通用I/O口，漏极需加上拉电阻，这时为准双向口。

可驱动8个LS型TTL负载。

2、P1口：8位，准双向I/O口，具有内部上拉电阻。

注意： P1口的几只引脚：P1.5/MOSI、P1.6/MISO和P1.7/SCK，可用作片内Flash存储器的串行编程和校验，分别是串行数据输入、输出和移位脉冲引脚。

P1口可驱动4个LS型TTL负载。

3、P2口：8位，准双向I/O口，有内部上拉电阻。

当外扩存储器及I/O口时，P2口作为高8位地址总线用。

也可作为通用I/O使用。

可驱动 4个LS型TTL负载。

4、P3口：8位，准双向I/O口，具有内部上拉电阻。

可作为通用I/O口使用。可驱动4个LS型TTL负载。

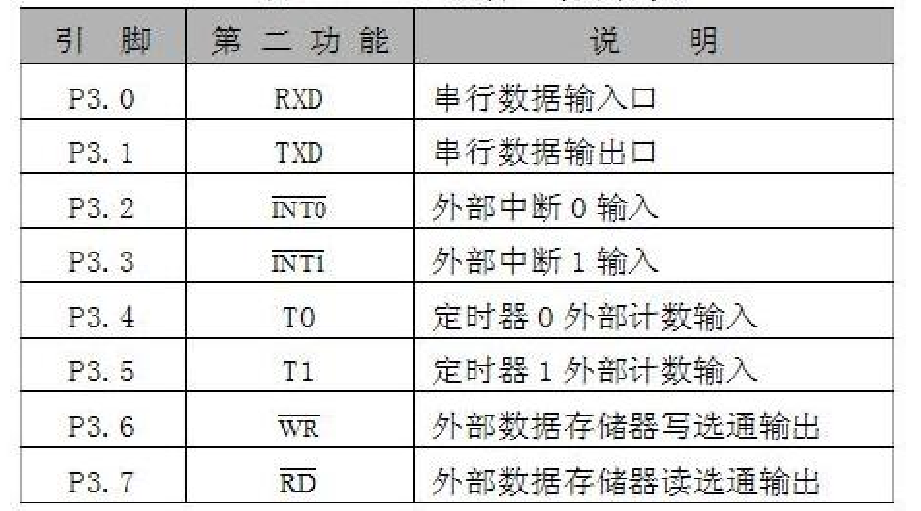

P3口还可提供第二功能，定义见下表。应熟记各脚的第二功能。

综上所述，P0口如作为总线口，为双向口。如作为通用I/O使用，为准双向口，这时需加上拉电阻。而P1口、P2口、P3口均为准双向口。

注意：P0口作为总线口使用时为双向口， P0口线内无上拉电阻，处于高阻“悬浮”态，此时P0口为双向三态I/O口。作为I/O使用，为准双向口，仅有两个状态。

单片机引脚功能介绍

　　通过查看单片机的规格书，我们可以知道单片机有很多引脚，有8引脚的，16引脚等。不同引脚的单片机可以实现不同的功能，在应用在产品上时，先确定功能再选择需要什么功能的引脚，比如常见的I/O端口、AD/DA转换器、定时计数器和应用程序中经常使用的串行通信。今天就为大家详细讲解一下单片机引脚功能。

单片机引脚功能介绍

　　由于单片机的引脚数量是有限的，而功能太多的话有时候一个引脚就需要承担多种功能，以便软件选择要使用的功能。常用的单片机引脚功能有以下几种：

　　一、通用I/O端口(GPIO)

　　输入(I)端口输入某种信号，例如开关或传感器，输出(O)端口提供驱动LED等负载的输出。端口是一个引脚(终端)，它是一个输入/输出窗口，也称为GPIO(通用输入/输出)。

　　GPIO在参考手册和图纸中可能缩写为“PA1”，PA1表示“GPIO端口A的第一个引脚”。

　　输入端口和输出端口通常是共享的，可以通过寄存器设置进行切换。由于GPIO是数字输入/输出端口，在输入的情况下，根据输入电压区分0或1，在输出的情况下，给出0或1的状态。

　　如果电源电压为3。3V，H电平将处于约2V或更高的上参考值，而L电平将处于约0。8V或更低的下参考值。通常，在单片机内部，H电平表示为1，L电平表示为0。H电平为1，L电平为0称为正逻辑，H电平为0，L电平为1称为负逻辑。在创建程序时，这个逻辑经常被反转并用于输出。

　　一些I/O端口可以处理模拟信号，由于可以使用的端口(引脚)有限，因此在设计阶段仔细检查规格的同时分配它们。

　　二、控制引脚

　　控制引|脚包括RST、ALE、PSEN、EA/VPP,此类引|脚提供控制信号,有些|脚具有复用功能。

　　1.RST:复位输入。晶振工作时,RST脚持续2个机器周期高电平将使单片机复位。看门狗计时完成后,RST脚输出96个晶振周期的高电平。特殊寄存器AUXR(地址8EH)。上的DISRTO位可以使此功能无效。在DISRTO默认状态下,复位高电平有效。

　　2.ALE/PROG:地址锁存控制信号(ALE)是访问外部程序存储器时,锁存低8位地址的输出脉冲。在flash编程时,此引脚也用作编程输入脉冲。在一般情况下,ALE以晶振六分之一的固定频率输出脉冲,可用来作为外部定时器或时钟使用。然而，

　　特别强调,在每次访问外部数据存储器时,ALE脉冲将会跳过。如果需要,通过将地址为8EH的SFR的第0位置”1”,ALE操。作将无效。这--位置"1”,ALE仅在执行MOVX或MOVC指令时有效。否则,ALE将被微弱拉高。这个ALE使能标志位(地址为8EH的SFR的第0位)的设置对微控制器处于外部执行模式下无效。

　　3.PSEN:外部程序存储器选通信号。当AT89S52从外部程序存储器执行外部代码时,PSEN在每个机器周期被激活两次,而在访问外部数据存储器时,PSEN将不被激活。

　　4.EANVPP:访问外部程序存储器控制信号。为了能从0000H到FFFH的外部程序存储器读取指令,EA必须接GND。为了执行内部程序指令,EA应该接Vcc。在flash编程期间,EA也接收12伏VPP电压。

　　三、外接晶振引脚

　　外接晶振引脚与片内的反相放大器构成一个振荡器,提供了单片机的时钟控制信号,也可采用外部晶体振荡器。

　　1.XTAL1:接外部晶体的一个引脚,在单片机内部,它是-一个反相放大器的输入端.若采用外部振荡器,该蚂|脚接收振荡器的信号,即把此信号直接接到内部时钟发生器的输入端。

　　2.XTAL2:接外部晶体的另一端 ,在单片机内部接到反相放大器的输出端,当采用外接晶体振荡器时,此引脚可以不接。

引用：单片机引脚功能介绍-深圳宇凡微
