锁存器在数字电路中的作用是什么？锁存器芯片74HC573简介

引言

锁存器常用于数字电路中，锁存即把数据暂时固定在某种状态

这种特性让锁存器这个器件在驱动数码管的应用中变得异常有用

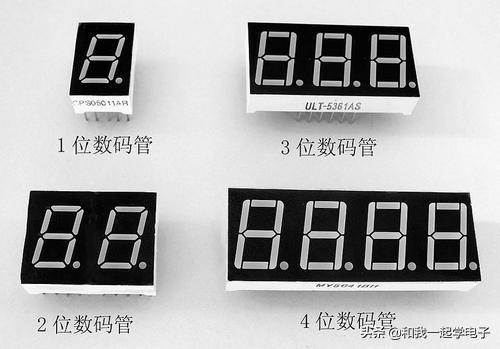

数码管

今天要和大家介绍一款锁存器芯片——74HC573

锁存器74HC573简介

74HC573是一个拥有八路输出的锁存器，输出特性为三态输出（高电平，低电平，高阻态）

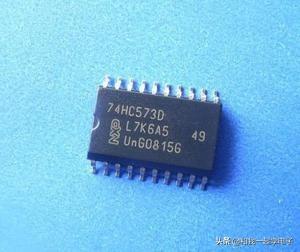

锁存器74HC573

锁存器74HC573

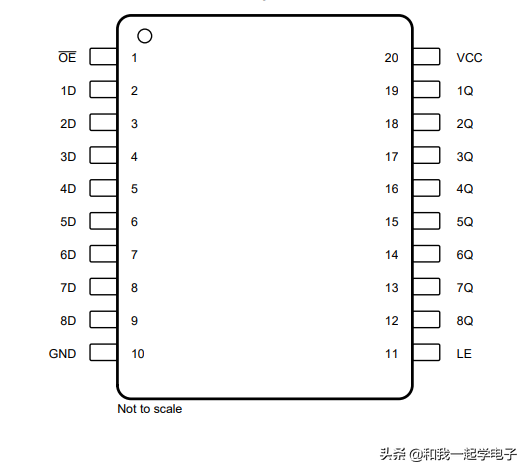

它的管脚图如图所示

芯片74HC573管脚图

VCC端（20脚） ——电源正极，电压范围2~6V，这是数字电路常用的电压范围

GND端（10脚） ——电源负极

1D~8D端（2~9脚） ——锁存器芯片数据输入端

1Q~8Q端（19~12脚） ——锁存器数据输出端，1Q数据对应1D数据，其他类似

OE端（1脚） ——使能端，OE端接高电平时输出数据为高阻态，OE端接低电平时输出由数据电平决定

LE端（11脚） ——锁存端，LE端接高电平时，输出端（Q端）数据随输入端（D端）数据改变

；当LE端接低电平时，输出端锁存输入端数据，即如论如何改变输入数据，输出数据都不会改变，这就是锁存

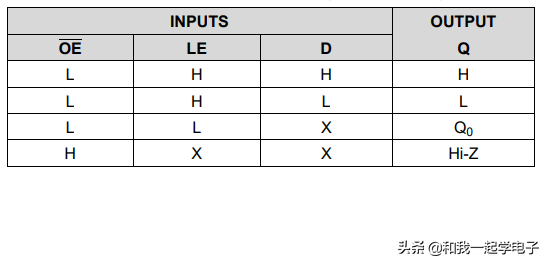

锁存器74HC573真值表

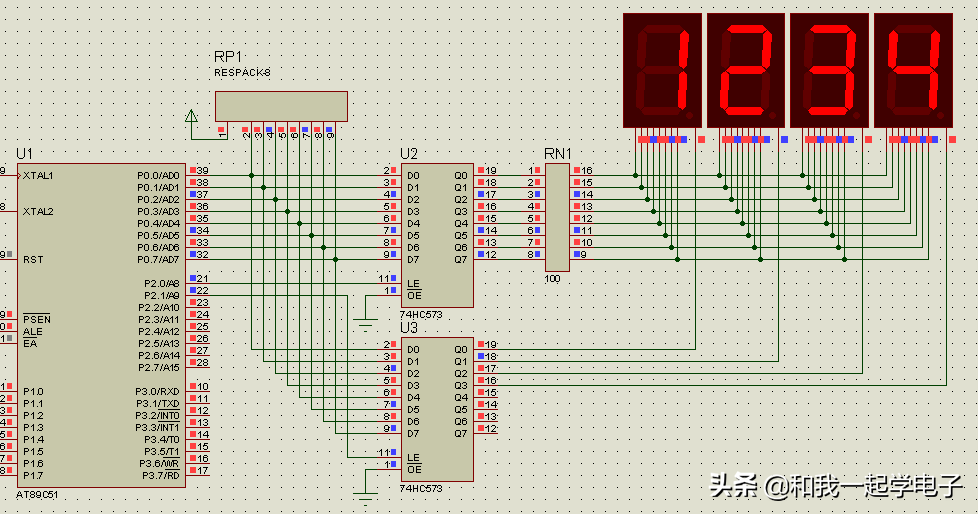

锁存器芯片74HC573的应用电路

74HC573应用电路

这个电路需要写单片机程序，电路正常工作的要点是：

U3控制的是数码管位选信号，所以要先控制U3锁存位选信号

然后再控制U2输出该位需要显示的数据后锁存U2

再接着控制U3位选下一位，如此循环即可达到多个数码管输出目的

本篇文章中出现的电路以及芯片的数据手册可以发送“74HC573”私信作者获取

关注作者，学习更多电子电路知识，感谢您的阅读！

输出问题的探究（HC573）

2019已经过去，近期在整理售后维修资料时，对一些常见的维修问题进行了探究，今天我们就对输出部分做个问题分析：

检修替换HC573时，发现用不同批次或者不同品牌的型号替换后，发现在上电瞬间会出现不同的输出状态，比如用NXP的品牌替换一个控制电路ON（飞兆）的74HC573时，发现被控制单元会有一个几十毫秒的输出动作，用示波器测量74HC573的输出脚，会发现确实在上电初始化时，锁存输出脚与电源上电时间之间，确实存在一个几十毫秒的延时，而ON（飞兆）的74HC573却不存在这一个延时。查软件发现这几十毫秒的延迟是等于程序初始化前的等待时间，也就是此时单片机的IO口是上电默认值（无寄存器配置，默认为高阻态）。

那么，为什么会有此问题出现呢？

用万用表的二极管挡在板载74HC573的OE和LE脚对地的电压降，可以发现ON的芯片，这2个脚的正向压降为1.7V左右，反向压降为0.665V左右。而NXP的芯片，这2个脚的正向压降为1.0V左右，反向压降为0.685V左右.

从上面的数据可以看出，确实是2种芯片的内部结构不一样，引起了上电初始化时出现不同的输出状态。
