ADC0832介绍

上一篇数字电压表由于转换速率相比ADC0832更慢，因此我们将电路稍加修改，换用ADC0832作为模数转换芯片，现将proteus原理图公布如下：

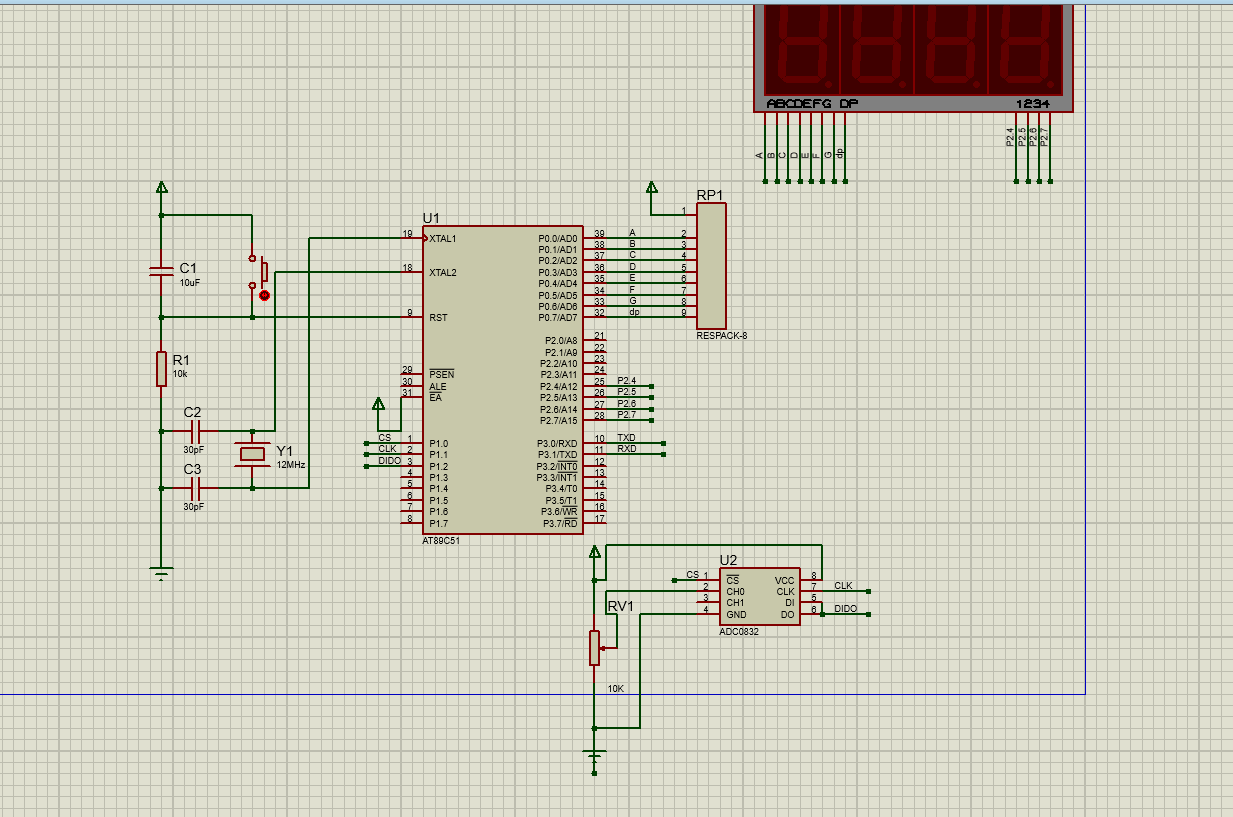

proteus原理图

一、ADC0832介绍

ADC0832 是美国国家半导体公司生产的一种8 位分辨率、双通道A/D转换芯片，其最高分辨可达256级。体积更小，兼容性，性价比更高。工作频率为250kHz，转换时间为32μS;内部电源输入与参考电压的复用，使得芯片的模拟电压输入在0~5V之间。具有双数据输出可作为数据校验，以减少数据误差，转换速度快且稳定性能强。独立的芯片使能输入，使多器件挂接和处理器控制变的更加方便。通过DI 数据输入端，可以轻易的实现通道功能的选择。

其芯片引脚图如下：

ADC0832芯片引脚图

芯片引脚功能如下：

CS_片选使能，低电平芯片使能

CH0 模拟输入通道0，或作为IN+/-使用。

CH1 模拟输入通道1，或作为IN+/-使用。

GND 芯片参考0 电位(地)

。

DI 数据信号输入，选择通道控制。

DO 数据信号输出，转换数据输出。

CLK 芯片时钟输入。

Vcc/REF 电源输入及参考电压输入(复用)。

单片机对ADC0832的控制原理

由于DO端与DI端在通信时并未同时有效并与单片机的接口是双向的，所以电路设计时可以将DO和DI 并联在一根数据线上使用。

ADC0832未工作时，CS输入端高电平，CLK 、DO/DI 的电平任意，此时芯片禁用

进行A/D转换时，CS输入端低电平开始转换 CLK 输入时钟脉冲 DO/DI端则使用DI端输入通道功能选择的数据信号，在第1 个时钟脉冲的下沉之前DI端必须是高电平，表示起始信号。在第2、3个脉冲下沉之前DI端应输入2 位数据用于选择通道功能。

2 位数据为"1"、"0"时，只对CH0 进行单通道转换。

当2位数据为"1"、"1"时，只对CH1进行单通道转换。

当2 位数据为"0"、"0"时，将CH0作为正输入端IN+，CH1作为负输入端IN-进行输入。

当2 位数据为"0"、"1"时，将CH0作为负输入端IN-，CH1 作为正输入端IN+进行输入。

到第3 个脉冲的下沉之后DI端的输入电平就失去输入作用，此后DO/DI端则开始利用数据输出DO进行转换数据的读取。从第4个脉冲下沉开始由DO端输出转换数据最高位DATA7，随后每一个脉冲下沉DO端输出下一位数据。直到第11个脉冲时发出转换数据最低位DATA0，一个字节的数据输出完成。也正是从此位开始输出下一个相反字节的数据，即从第11个字节的下沉输出DATA0。随后输出8位数据，到第19 个脉冲时数据输出完成，也标志着一次A/D转换的结束。最后将CS置高电平禁用芯片，直接将转换后的数据进行处理就可以了。

作为单通道模拟信号输入时ADC0832的输入电压是0~5V，且8位分辨率时的电压精度为19.53mV。如果作为由IN+与IN-输入的输入时，可将电压值设定在某一个较大范围之内，从而提高转换的宽度。但值得注意的是，在进行IN+与IN-的输入时，如果IN-的电压大于IN+的电压则转换后的数据结果始终为00H。

proteus其完整代码如下：

#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

uchar Get_AD_Result(); //模数转换结果

void ET0_init(); //定时器0中断

void RT1_init(); //定时器1中断

//ADC0832引脚定义

sbit CS = P1^0;

sbit CLK = P1^1;

sbit DIDO = P1^2;

//数码管位选

sbit W1 = P2^4;

sbit W2 = P2^5;

sbit W3 = P2^6;

sbit W4 = P2^7;

//数码管位选

unsigned char date[4];

//共阴极七段数码

unsigned char code tab[18]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,

0x79,0x71,0x00,0X80};

void main()

{

ET0_init(); //定时器0初始化

RT1_init(); //定时器1初始化

ET0 = 1;//允许T0中断

TR0 = 1;//启动定时器T0

ET1 = 1;//允许T1中断

TR1 = 1;//启动定时器T1

EA = 1; //打开总中断

CLK = 0; //ADC0832初始化

CS = 1; //禁用ADC0832

while(1);

}

void ET0_INT() interrupt 1

{

static uchar i;//static 全局变量

TH0 = (65536-2000)/256; // 重装初值

TL0 = (65536-2000)%256;

P2 |= 0xf0; //消影

switch(i) //位选，选择点亮的数码管，

{

case(0):

P0 = date[0];W1 = 0;break;//第一位

case(1):

P0 = date[1];W2 = 0;break;//第二位

case(2):

P0 = date[2];W3 = 0;break;//第三位

case(3):

P0 = date[3];W4 = 0;break; //第四位

}

i++;

if(i==4)

{

i=0;

}

void ET1_INT() interrupt 3

{

uint vt;

uchar AD;

TH1 = (65536-2000)/256; // 重装初值

TL1 = (65536-2000)%256;

AD = Get_AD_Result();//获得转换结果 0~255

vt = 1.953*AD; //测量电压值

date[0] =tab[vt/1000];//取第一位

date[1] =tab[vt/100%10]|0x80; //点亮小数点

date[2] =tab[vt/10%10];

date[3] =tab[vt%10];

}

//------------------------------

// 获取AD转换结果（0通道）

//------------------------------

uchar Get_AD_Result() //包含11个CLK下降沿

{

uchar i, dat;

CS = 1; //ADC0832未工作时，CS端为高电平，此时芯片禁用

_nop_; //对于延时很短的，要求在us级的，采用“_nop_”函数

CLK =1;

CS = 0;

DIDO = 1; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第一个下降沿来到时，DI = 1启动ADC0832

DIDO = 1; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第二个下降沿

DIDO = 0; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第三个下降沿，发送1,0选择通道cho

DIDO = 1; //释放总线

for(i = 0; i < 8; i++) //第4个下降沿到第11个下降沿

{

CLK = 0; //clk处于下降沿，每一个下降沿DO端输入下一个

_nop_; //对于延时很短的，要求在us级的，采用_nop_函数

if(DIDO) dat |= 0x01; // dat = dat | 0x01,dat和0x01做“或”的运算，意思是最低位置1，其它位保持不变。

CLK = 1; _nop_; //clk处于上升沿

dat <<= 1; //数据左移

}

return (dat);

CS = 1; //ADC0832停止工作

}

void ET0_init()

{

TMOD &= 0xf0; //TMOD与11110000相与，相与结果，前四位不变，后四位控制定时器T0的被设置为0000，因此选择了内部启动方式，定时器模式方式0（13位定时器，TH8位，TL低五位）

TMOD |= 0x01;//TMOD与00000001相或，相或结果，前四位为0，后四位控制定时器T0的被设置为0001，因此选择了内部启动方式，定时器模式方式1（16位定时器）

TH0 = (65536-2000)/256; //2ms溢出计数器初值：T=（65536-X）*Tcy fosc=12MHz,则Tcy=1us,/256取高八位

TL0 = (65536-2000)%256; //%256取低八位

}

void RT1_init()

{

TMOD &= 0x0f; //TMOD与00001111相与，相与结果，前四位为0，后四位不变，因此选择了T1内部启动方式，定时器模式方式0（13位定时器，TH8位，TL低五位）

TMOD |= 0x10;//TMOD与00010000相或，相或结果，前四位控制定时器T0的被设置为0001，后四位为0，因此选择了T1内部启动方式，定时器模式方式1（16位定时器）

TH1 = (65536-2000)/256; //2ms溢出

TL1 = (65536-2000)%256;

}

ADC应用实例---电压表

大家好，前面和大家分享了好多关于ADC的知识，今天来看一个实例，尽管这次用的芯片已经基本上没人用了，但是这不影响我们学习!话不多说了，直接上代码。

主函数

#include <reg52.h>

#include "ADC0832.h"

#include "LCD1602.h"

unsigned char code tab1[] = "CurrentVoltage:";

unsigned char code tab2[] = " 0.00 V";

void main()

{

unsigned char i;

int v = 0;

init1602();

write1602_com(0x80);

for(i = 0; tab1[i]; ++i)

write1602_dat(tab1[i]);

write1602_com(0x80 + 0x40);

for(i = 0; tab2[i]; ++i)

write1602_dat(tab2[i]);

while(1) {

v = 5.0 * read0832() / 256 * 100;

write1602_com(0x80 + 0x40 + 3);

write1602_dat('0' + v/100 );

write1602_dat('.');

write1602_dat('0' + v/10%10 );

write1602_dat('0' + v%10 );

}

ADC0832驱动函数

sbit CS_0832 = P1^0;

sbit CLK_0832 = P1^1;

sbit DO_0832 = P1^2;// DI、DO不同时有效，可共用一个接口

sbit DI_0832 = P1^2;

extern void _nop_ ( void );

#define pulse0832() _nop_();_nop_();CLK_0832=1;_nop_();_nop_();CLK_0832=0

//把模拟电压值转换成8位二进制数并返回

unsigned char read0832()

{

unsigned char i, ch = 0, ch1 = 0;

CS_0832=0;// 片选，DO为高阻态

DI_0832=1;

// 此处暂停T-SetUp: 250ns (由pulse0832完成)

pulse0832();// 第一个脉冲，起始位，DI置高

DI_0832=1;

pulse0832();// 第二个脉冲，DI=1表示双通道单极性输入

DI_0832=1;

pulse0832();// 第三个脉冲，DI=1表示选择通道1（CH2）

// 51单片机为准双向IO口：应先写入1再读取

DI_0832=1;

// MSB FIRST DATA

for(i = 0; i < 8; ++i) {

pulse0832();

ch <<= 1;

if(DO_0832==1)

ch |= 0x01;

}

// MSB FIRST输出的最后一位与LSB FIRST输出的第一位是在

// 同一个时钟下降沿之后，故此处先执行读取，后执行pulse

// LSB FIRST DATA

for(i = 0; i < 8; ++i) {

ch1 >>= 1;

if(DO_0832==1)

ch1 |= 0x80;

pulse0832();

}

CS_0832=1;// 取消片选，一个转换周期结束

return (ch==ch1) ? ch : 0;// 返回转换结果

}

LCD1602液晶驱动函数

#define LCD1602 P0

sbit LCD_RS = P3^5;

sbit LCD_RW = P3^6;

sbit LCD_EN = P3^4;

#define LCD_RS_0 LCD_RS=0

#define LCD_RS_1 LCD_RS=1

#define LCD_RW_0 LCD_RW=0

#define LCD_RW_1 LCD_RW=1

#define LCD_EN_0 LCD_EN=0

#define LCD_EN_1 LCD_EN=1

#include "delay.h"

#define DELAY_1602 delayms(5)

void write1602_com(unsigned char com)

{

LCD_RS_0;

LCD1602 = com;

DELAY_1602;

LCD_EN_1;

DELAY_1602;

LCD_EN_0;

}

void write1602_dat(unsigned char dat)

{

LCD_RS_1;

LCD1602 = dat;

DELAY_1602;

LCD_EN_1;

DELAY_1602;

LCD_EN_0;

}

void init1602( void )

{

LCD_RW_0;

write1602_com(0x38);

write1602_com(0x0C);

write1602_com(0x06);

write1602_com(0x01);

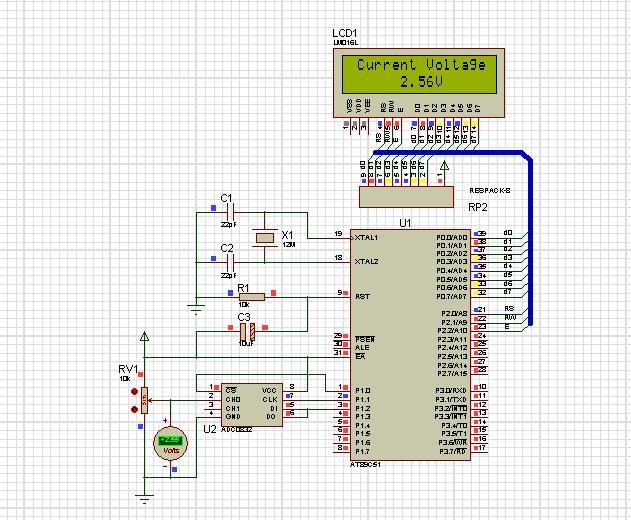

最后再来一张图

有问题欢迎大家一起讨论、一起学习
