动动手,做一个单片机最小系统(初学者福利)
本文详细讲解单片机最小系统原理、设计和制作过程以及程序下载方法,单片机入门全在这里了。赶快按照本文方法,自己动手做一个单片机最小系统吧!
一、单片机最小系统单片机最小系统,是指用最少的元件组成的单片机可以工作的系统,是单片机可以正常工作的最简单电路。下面以全宇宙最火的51单片机(高等院校、高职高专大量电类专业小鲜肉都靠这个入门呢)为例,做一个单片机的最小系统,包括电源电路、时钟电路、复位电路和程序存储器选择电路。先来围观一下单片机引脚吧。
51单片机管脚图
引脚太多太乱记不住,怎么办?记住下面两幅图就OK了。
管脚逆时针排序
四个端口速记图
电源电路
引脚VCC(引脚40)接+5V电源,引脚GND(引脚20)接地线。为提高电路的抗干扰能力,可选择一个0.1μF(器件标注为104)的瓷片电容器和一个10μF的电解电容器跨接在引脚VCC和接电线之间。
时钟电路
系统时钟是一切微处理器内部电路工作的基础,STC89C52单片机的时钟频率范围为0~33MHz。单片机内部有一个可以构成振荡器的放大电路。在这个放大电路的对外引脚XTAL2(引脚18)和XTAL1(引脚19)接上晶振和电容器就可以构成单片机的时钟电路。常用的时钟电路有内部振荡方式和外部振荡方式,电路如图所示。
晶振产生时钟
时钟电路由晶振CYS和电容C1与C2组成。单片机的时钟频率取决于晶振CYS的频率。电容器C1与C2的取值范围为30~50pF。时钟电路采用晶振的目的是提高时钟频率的稳定性。51单片机最小系统晶振CYS可以采用12MHz、11.0592MHz、6MHz等,在正常工作的情况下可以采用更高频率的晶振,51单片机最小系统晶振的振荡频率直接影响单片机的处理速度,频率越大,处理速度越快。也可使用外部时钟脉冲产生电路,但很少这样用。
外接时钟电路
复位电路
如果51单片机的引脚RST(引脚9)保持24个时钟周期的高电平,单片机就可以完成复位。通常为了保证系统可靠复位,复位电路应使引脚RST保持10ms以上的高电平。只要引脚RST保持高电平,单片机就可以循环复位。当引脚RST从高电平变为低电平时,单片机退出复位状态,从程序空间的0000H地址开始取指令并执行用户程序。常用的复位电路有上电自动复位和手动复位方式,电路如图所示。
上电复位
手动复位
复位电路由电容串联电阻构成,由于“电容电压不能突变”的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且这个高电平持续的时间由电路的RC值来决定。典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以适当组合RC的取值就可以保证可靠的复位。一般推荐C 取10μF,R取10kΩ。当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平。
程序存储器选择电路
51单片机兼容芯片具有多种容量的内部程序存储器的型号,因此在使用中通常不需要在扩展外部程序存储器,这样在单片机应用电路中
引脚EA(引脚31) 可以总是接高电平 ,单片机在复位后从内部ROM的0000H开始执行。最小系统电路
单片机最小系统电路如图所示。
二、单片机最小系统制作
单片机最小系统所需器件:
STC89C52单片机、1kΩ电阻、10kΩ电阻(2只)、10μF电解电容、30pF电容(2只)、12MHz晶振、按键开关、洞洞板、排针。
所需工具 :电烙铁、万用表。
注意事项:
·单片机缺口标记的左上方为1号引脚,逆时针排列为1~40引脚;
·电阻的大小按照色环标记区分(色环电阻识别方法可参考;
·电解电容要注意正负极不要反接;
·所有器件要看清位置再焊接;
·注意按键开关的引脚四个引脚之间的开闭关系:
开始制作
1. 准备好万用板和IC插座-40P

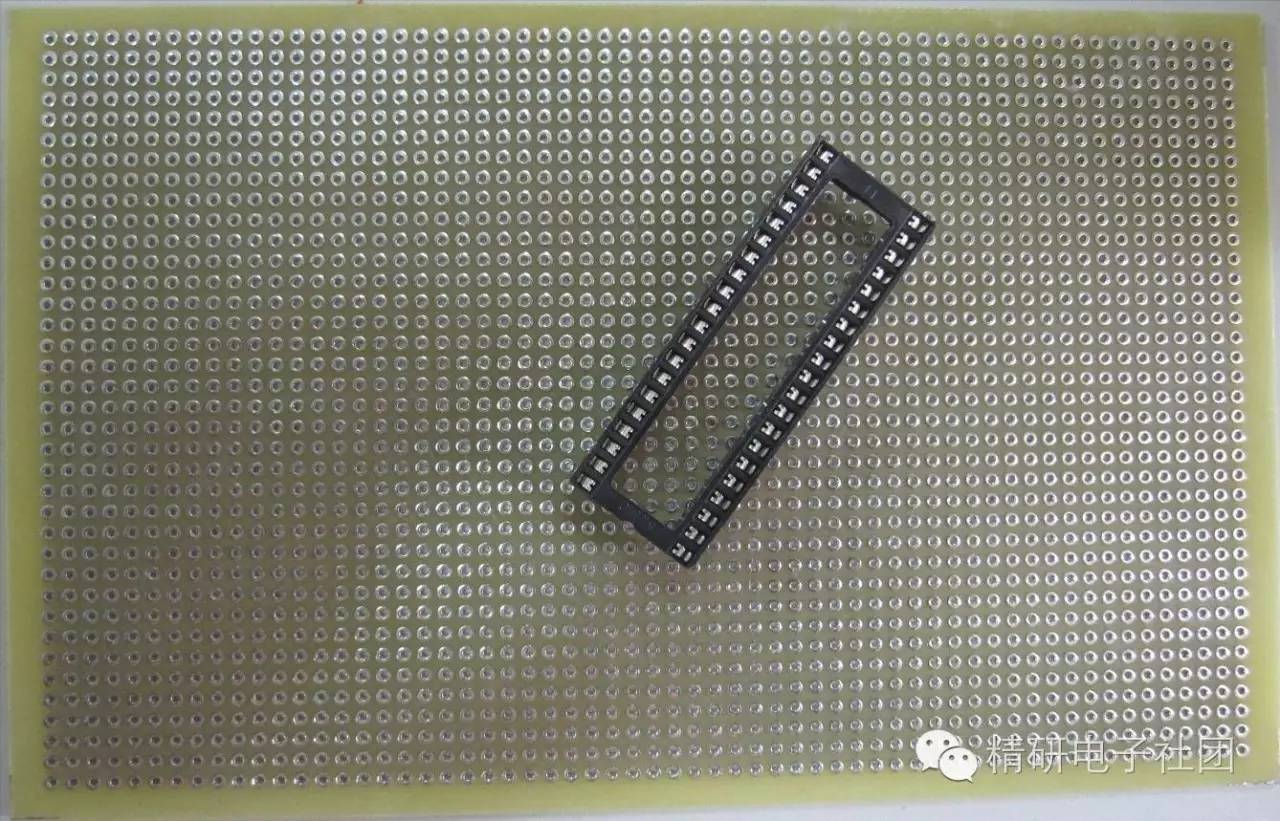

洞洞板和插座
2. 开始焊接,注意焊点焊锡不要太多。
开始焊接
3. 焊接完成,注意单个焊点焊接时间不要过长,2-4秒为宜。
继续焊接
4. 将晶振放置于IC插座内,并与16、18号脚平齐,离板面一两毫米。
焊接晶振
5. 将瓷片电容放至于板上,与晶振两脚平齐,注意靠晶振的一面不要和晶振外壳接触。焊接好的瓷片电容,将瓷片电容的另外两脚相连,连接至IC插座的40管脚。
焊接电容
6. 将瓷复位电路里的电阻和电解电容放置于IC插座内,注意电解电容的极性,负极和插座的9脚平齐。焊接好的复位电路,将电解电容的负极和9脚还有电阻相连,电阻的另一脚和地线相连(即40脚)。
焊接复位电路
7. 使用片内存储器,将单片机的EA接VCC即31脚和40脚相连。在单片机两边放置好单排插针,方便扩展。
基本完成
8. 焊接好的单排插针。在单片机的P1.0口,接上电阻和发光二极管,注意LED的阴极连单片机的管脚。
焊接插针引出IO口
9. 放置好复位按键并焊接。
复位按键
10. 插上单片机的最小系统实物如图所示。

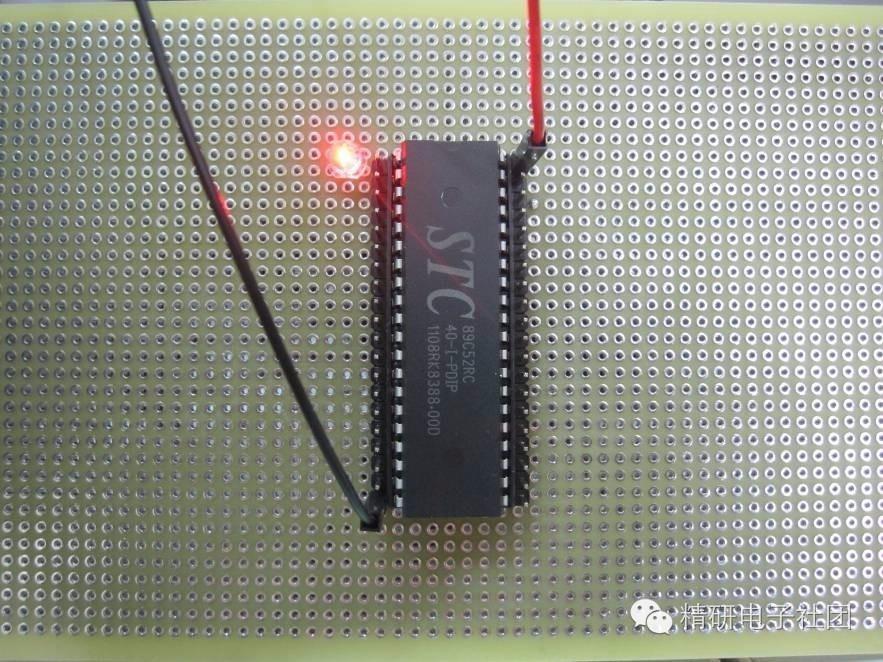

焊接完成
三、程序下载方法
51系列单片机都可以使用串口下载程序,即ISP下载。串口分为电脑的串口和单片机的串口。每个单片机都有串口,外部表现为2个引脚,即RXD和TXD。以前,每个电脑上都有串口,现在,家用型电脑已经不配置串口,只有工控电脑还带有串口。但是,电脑不带串口并不会影响下载程序,你不必非要买一个带有串口的电脑。因为现在市面上,有一种线,叫做“USB转串口线”,它可以把你电脑的USB口变成串口,和以前电脑上的串口外表和功能一模一样。
USB转串口线
DB9串口头一共9个引脚,其中两个是RXD 和TXD,需要注意的是,这里的RXD TXD不能直接和单片机的RXD TXD连接。因为电脑串口的高低电平是+15V和-15V,而单片机的高低电平是5V和0V,也就是电平不匹配。如果要在两者之间实现通信,就要用到电平匹配芯片max232或者sp232。232芯片上面有分别连接单片机和电脑串口的RXD和TXD,它起到一个中介的作用。单片机----232芯片----电脑串口,这样就可以下载程序了!
除了上面的方法,还有一种现在最为流行的也是应用非常广泛的下载接法。那就是利用USB转TTL芯片。TTL可以暂时理解为单片机电平,这种芯片可以直接将电脑串口转换成和单片机连接的RXD、TXD信号。例如:PL2303 、CH340、CP2102等。其中CH340为国产芯片,是在国内应用最广泛的USB转TTL芯片。
使用CH340芯片的USB转串口程序下载板如下图所示。
U口转串口板
USB转串口下载板驱动程序的安装
STC单片机程序下载软件STC-ISP
程序下载过程
单片机下载连线
程序下载成功
至此,将单灯点亮程序下载到单片机中,单片机最小系统通电运行,LED灯点亮,表示最小系统运行正常。
本文讲了最小系统原理、设计和制作、程序下载方法,单片机入门全在这里了。赶快按照本文方法,自己动手做一个单片机最小系统吧!
单片机之路—51单片机最小系统搭建
一、STC12C5A60S2单片机介绍
本次搭建的最小系统选择的是STC12C5A60S2单片机作为控制核心,该单片机性能如下:
1、指令代码完全兼容传统8051,速度是传统单片机的8-12倍;
2、单片机内部集成MAX810专用复位电路;
3、2路PWM—可用于控制直流电机的转速;
4、8路高速10位A/D转换—不需要另外增加AD转换芯片,可以直接采集电压传感器的状态;
5、60K字节用户应用程序空间,传统8051才4K;
6、有EEPROM功能,可用于掉电是保存数据;
7、两个串口
8、共4个16位定时器
二、STC12C5A60S2单片机最小系统
STC12C5A60S2单片机最小系统组成非常简单,包括一个电源电路、一个复位电路、一个晶振电路。电源电路由一个10uF的电容和一个100nF的电容组成,这两个电容的作用主要是滤波,使得电源更加稳定。大电容滤低频,小电容滤高频。复位电路由一个10uF的电容和一个10K的电阻组成,上电需要给10uF的电容充电,电路中的10K电阻把单片机复位引脚拉低为低电平,单片机产生复位。晶振电路由两个30pF的电容和一个11.MHz的晶振组成,晶振是给单片机提供脉冲时钟源的,可以理解为单片机内所有的执行都按照晶振提供的时钟节拍在运行,两个30pF的电容是为了让晶振更加容易起振。实际中为了方便下载程序和体现程序是否正常运行,还需要增加程序下载电路和LED灯电路。
STC12C5A60S2单片机最小系统
二、物料清单
序号名称数量1洞洞板9*15cm12单片机STC12C5A60S213单片机IC座1440P排针1511.0592MHz晶振16自锁开关17铜柱484P下载口排针19470Ω电阻11010K电阻11110uF电容212104电容11330pF电容214LED灯1三、 走线设计与焊接
在焊接之前需要在PCB布线软件Altium Designer中换出PCB走线,这样可以保证焊出来的电路板布线整齐、美观。
1、按照准备焊接的洞洞板大小画在PCB文档编辑界面画一个洞洞板模型。
万用板模型
2、从已经画好的原理图中把元器件导过来、元件布局、布线
布好线的PCB图
3、按照画好的线开始焊接,焊接的时候先把51单片机最小系统部分线焊好,焊好后需要测试是否能够下载程序,是否能够点亮LED灯。
焊好的电路板
