上海羊羽卓进出口贸易有限公司单片机语音播报怎么做？语音模块原理及程序编写思路
我最欢就是做带语音播报的产品，写程序的过程太枯燥了。
有些产品一开发就是几个月，整个过程都跟冷冰冰的LED、蜂鸣器、按键、LCD屏打交道难免有些寂寞。
加上语音就不同了，录制好一个好听的妹子声音，不但可以提升整个产品的逼格，自己也满满的成就感。
今天就来聊聊带语音的产品怎么做。
实际产品中，用单片机播放语音方案有很多种，唯一没有开发板那种，因为成本各方面都不满足产品需求。
另外就是加一个语音芯片，如果利润高的产品会优先使用这种，一个几块钱还能接受。
还有就做软解码的，就是把语音文件解码成喇叭能够识别的PWM和DAC数据，这种技术难度最大，对工程师编程水平是一个考验。
虽然难度大，但是成本低，不需要额外增加语音芯片，老板的最爱，反正工程师掉点头发对公司又没影响。
软解码大概在6,7年前做电子狗的时候玩过一次，大概原理就是把语音文件合并成bin文件，烧录到外置的flash里面，做好每条语音的地址映射。
用单片机读取Flash的数据并解码，然后转换成PWM或者DAC经过功放输出到喇叭。
这种一般要有个写上位机的配合，以前市面上没有在把语音文件合并成bin文件的工具，现在好像有了。
时间相隔太久，很多细节记不清楚了，后续如果还能找到资料再跟大家分享。
今天无际单片机编程给大家讲后面我做过的一种方法：用语音芯片 。
这是语音芯片的一些介绍：
我们需要关注的就是，这个芯片对语音长度的支持分别有55s、25s、85s，如果产品语音少还是挺合适的。
这种芯片如果语音少的直接用芯片内部的Flash，如果语音多了就需要外挂一个Flash来存储语音数据。
一般每个产品的语音都是不一样的，那怎么把我们想要的语音通过这个语音芯片播放出来呢？
想实现这个功能要经过以下几个步骤：
通过软件把语音文案转成mp3格式语音文件，类似的软件有很多，比如说科大讯飞。把语音文件提供给芯片方，让他们帮你定制。拿到样品后就是焊接到自己板子上，然后根据芯片规格书写控制时序程序，每条语音都对应了一个地址，只要把地址数据写入芯片，芯片就会自动播放指定语音。整个过程是不是非常简单？
除了播放语音功能以外，还有一些附加功能，比如说静音，音量调节、循环播放等等。
下面来看下芯片的引脚定义
一般使用3根线来跟单片机通讯。
PA0/SDA： 数据线
PA1/SCL： 时钟线
PA2： 忙碌线，当有语音播报的时候，该引脚为低电平。
芯片的控制时序如下：
不难发现，数据开始之前SCL需要先产生5ms的低电平同步头，然后数据在SCL线的上升沿被读取，一共读取8位，也就是1个字节。
如果你不会写这个时序也没关系，芯片原厂都有提供例程。
初学单片机，听见说话不见人，设计电路存语音
语音芯片大家都不陌生，最早的像门铃，生日快乐歌等等，虽然它的设计原理我们不清楚，但是我们能够自己设计自己的语音内容。
昨天我们介绍了如何把一段语音文件转换成单片机编程用的头文件，今天我们就用它来设计一个简单的语言播放小板，也就是“单片机说人话”。我们可以用它来做很多事情，而且成本非常低廉。
谁在说话？——正文配图
前面我们制作“电子琴”的时候做了一个小板，今天我们把它稍微改一下，用来播放语音。
改动三个地方：
把原来的三极管基极断开；
对地加一只0.1uF的电容，接到原来连接三极管的电阻上；
在电容两端接上插座，或者直接引线出来，接耳机，或者小功放输入端。
如下图所示：
“电子琴”电路改装图
电路改好后，需要编写程序。
前面我们说过，wav文件记录的两个重要内容，一是采样率，我们选的8000Hz；二是电平值，我们已经制作成表格文件；
那么下来，我们主要是按照一定的时间还原这些电平。
最方便的方式无疑是PWM方式输出波形。由于时间有限，关于PWM的原理今天我们不去讨论，况且相关资料也是非常多。今天我们直接给大家介绍程序的编写。
前面我们制作的板子采用的是STC15W408AS芯片，因为想利用焊接好的端口（P2.6），不想过多改动，那么先看器件手册关于端口的设置：
器件手册局部截图
运气还好，刚好可以设置为P2.6端口输出，需要用到CPP1_3。
增加0.1uF电容是为了把PWM输出的高频脉冲滤波，平滑波形。为什么不用无源蜂鸣器呢？因为蜂鸣器声音频域太窄，影响音质，我们既然播放语音，就要音质好一些，所以建议用耳机或小功放还原声音。（注：蜂鸣器也可以清楚的辨析语音内容。）
c51源代码：
由于编译好的代码较大（语音表格原因），头条平台不方便下载，所以需要自己建立工程，新建c文件和昨天介绍的头文件。
注意事项：
下载时选择内部时钟为12.288MHz；
h文件也要添加到工程；
制作的音频文件不要大与芯片容量；
制作中单片机的分频设置不正常（当然没有影响到正常使用），如果您采用别的系列试验，欢迎反馈设置情况。
下面是c51程序（如果需要，可以自己添加按键控制）：
《单片机说话》c51源程序截图

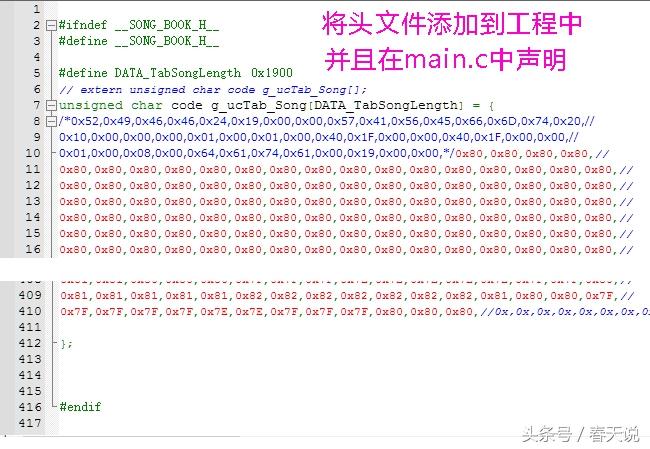

下面是头文件（制作方法请参考前面文章）：
《单片机说话》c51头文件源程序截图
制作完成后，用耳机听音质满意，用功放播放低音较重，下面是小功放播放录音：
补充说明：
如果只是简单试试，可以不断开三极管，用蜂鸣器，但对地电容一定要加；
采样率也可以用6000Hz甚至更低，文件会更小，但高音会降低；
录音是放了两遍，实际只有三个字：“春天说”；
以上就是单片机内置语音的一种实际操作方法。
今天我们介绍了自制单片机语音电路的编程实例，如果您感兴趣，可以添加头条号/春天说，查看前面的系列文章，同时欢迎参与评论留言，交流不同的想法和思路，如果喜欢，也欢迎分享给更多朋友。。。
