51单片机烧写程序的方法

STC89C51是应用广泛的51单片机，很多人都是通过该单片机入门学习的，单片机的学习需要勤动手。单片机需要烧写程序，要用到相关的软件和硬件。下面介绍一下51单片机烧写程序的方法。

　　1 所用到的硬件工具

　　51单片机烧写程序需要用到单片机的UART串口，所用到的工具为USB/TTL，具有四个引脚分别为5V、GND、TXD、RXD，需要和单片机的UART口连接，在连接的时候需要注意的是，串口要交叉连接，即USB/TTL的TXD和单片机的RXD连接；USB/TTL的RXD和单片机的TXD连接。

　　2 所用到的软件以及设置

　　STC的51单片机需要用到STC-ISP软件，该软件可以在STC的官网上下载到

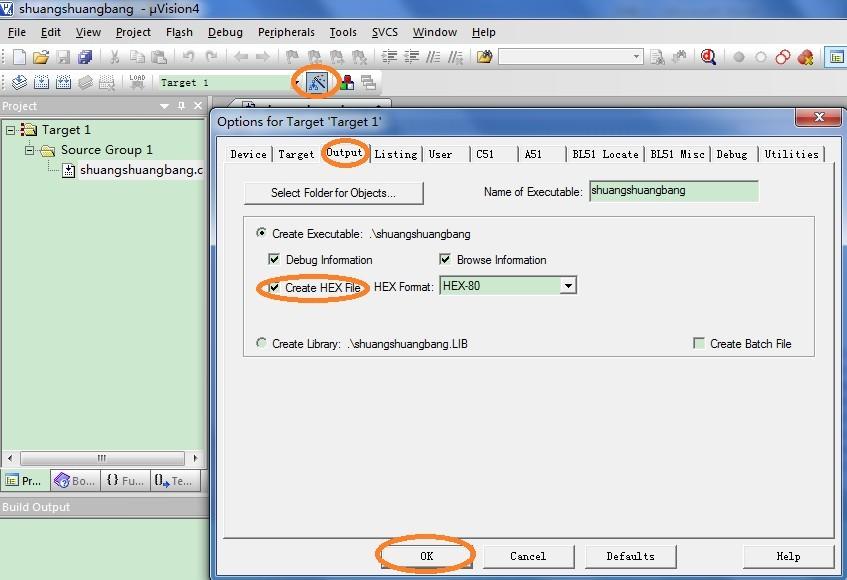

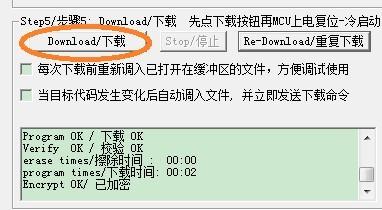

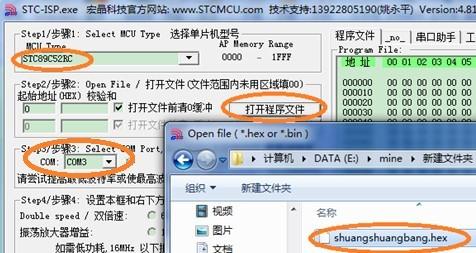

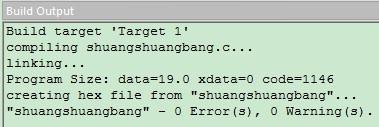

　　烧写过程为：1）选择具体的单片机型号，本文用的是STC89C51；2）选择串口号，该串口号就是USB/TTL的串口号，可以在我的电脑→设备属性中可以看到；3）选择所要下载的hex文件，点击“打开程序文件”选择需要烧写的hex文件，该文件由编程软件生成，如keil生成；4）点击下载“下载/编程”，这里需要注意的是，点击完了后，会在右侧出现“正在检测目标单片机”的字样，这时要把单片机的电源开关一下，即先断电再马上上电。之后，就出现下载的进度条。

　　经过以上步骤单片机烧写程序的过程就完成了。

　　3 烧写程序需要注意的地方

　　用USB/TTL连接单片机时，需要将数据线交叉连接；点击了下载按钮后需要给单片机重新断电再上电，进行单片机的冷启动。

单片机入门教程之烧写程序方法

此单片机入门教程主要讲的51单片机，和其他的单片机编程烧写所涉及的软件会有出入，51单片机是最基本的入门，入门好了，学习其他单片机不会是难题，上几篇文章讲了单片机最基本的东西，今天这节就来说说单片机怎么烧写程序

一、需要下载的软件

1、USB转串口驱动：CH340、PL2303、FT232

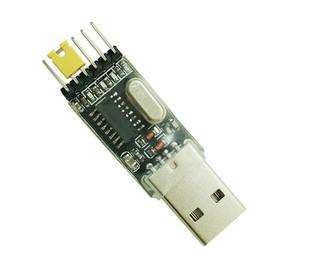

CH340下载模块

2、STC-ISP 程序烧写软件

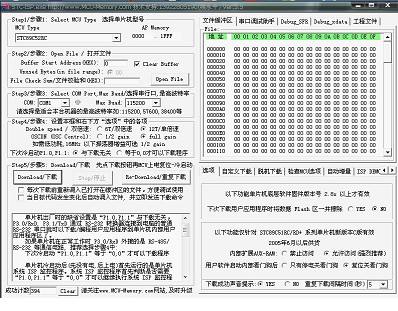

STC-ISP 程序烧写软件界面

二、USB转串口普及

市面上常用的USB转串口芯片有很多，最常见的有FT232、PL2303、CH340三种.

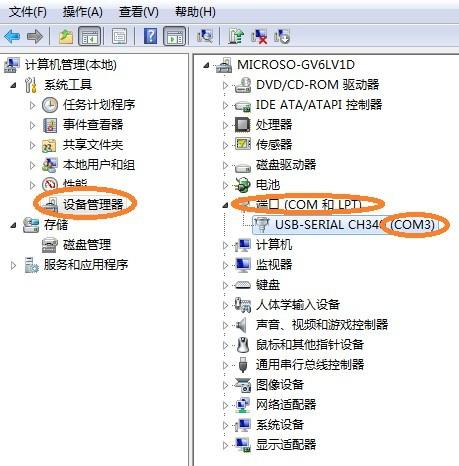

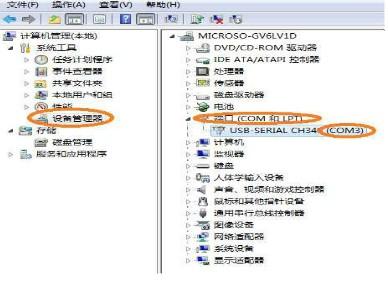

原来USB转串口真正使用的芯片是CH340芯片。这样，在网上很轻松的找到了最新兼容CH340的CH341USB转串口驱动CH341SER。直接下载封装好的驱动程序CH341SER.EXE，方便的安装好了驱动程序，在操作系统的“设备管理器”中的“端口”显示了“USB-SERIAL CH340”，这个虚拟出来的串口终于能够连接机器人，向机器人传输数据了。

CH340是一个USB总线的转接芯片，实现USB 转串口、USB转IrDA红外或者USB转打印口。

在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。有关USB转打印口的说明请参考手（二）CH340DS2。

在红外方式下，CH340外加红外收发器即可构成USB红外线适配器，实现SIR红外线通讯。
