PT100测温电路

在工业中，测温我们通常使用的还是PT100或者PT1000，之所以被称为PT100时因为在0摄氏度的时候他的电阻值刚好是100欧姆。PT100是一种正温度系数的热敏电阻。即随着温度的升高阻值会随之增大。当在100摄氏度时，其电阻值大约为138.5欧姆，最重要的原因是其线性度特别好，也就是说温度没上升一度，其电阻值上升的是一个固定值。

通过上述讲解我们可以很轻易的算出温度每上升一度其电阻值增加=（138.5-100）/100大约0.39欧姆。也就是说温度每上升一度，阻值增加0.39欧姆。这也说明了PT100存在的缺点：就是温度每上升一度，阻值变化太小了，只有0.39欧姆。这样就需要硬件上提供高精度低噪声的转换。转换完毕后送入单片机处理。

PT100测温电路

上图是一个简单的PT100测温电路，电源电压通过TL431组成的恒压源将电压稳定在4.096V，PT100通过桥式电压采样电路采样后送入运放将电压信号放大。

在桥式电压采样电路中我们将V2作为基准电压，过V1的变化去得到一个相对的电压数值，这样就能得到PT100的电阻数值，从而得到当前温度数值。 其中相对数值是通过R7去调节，可以是任意，其R7的主要作用还是在校准温度使用。

对于电压放大电路；

根据“虚断”原则，流过R3和R8电流相等 (V1 - Vx)/R3 = Vx/R8

根据“虚断”原则，流过R6和R1电流相等（V2-Vout）/（R6 +R1）= (V2-Vy)/R

3 根据“虚短”原则，Vy = Vx 4 根据这3个公式得出：11V1-10V2 =Vout

如果有误差我们在软件中做适当修正就可以了.修正时我们可以搜索PT100分度表作为参考。

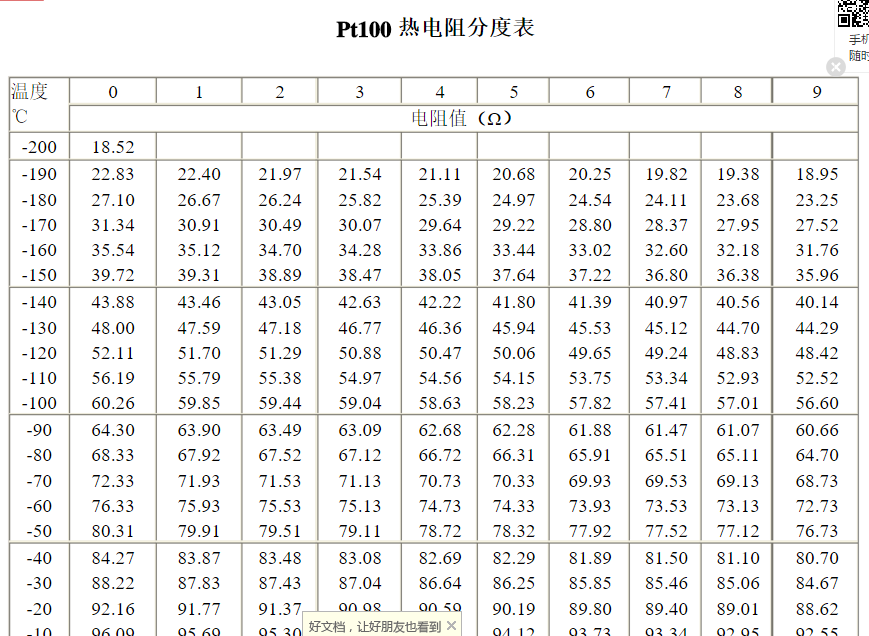

PT100分度表

这样一个简单的PT100测温系统就出来了。 喜欢的关注我。

pt100温度传感器与单片机接线方式

pt100温度传感器与单片机接线方式如下

PT100（蓝色线） -> 5V（红色线） -> 电阻（黄色线） -> 地线（黑色线） -> 单片机A0口

其中，PT100与单片机之间需要接一个精密电阻，精密电阻的阻值可以根据实际需要进行选择，例如可以选择2kΩ的精密电阻。通过调整精密电阻的阻值，可以调整PT100输出电压的范围，从而实现对温度信号的放大和调理。同时，为了防止PT100受到干扰，需要将其外壳接地。

另外，需要注意的是，PT100温度传感器的信号输出为电压信号，因此需要将信号通过A/D转换器转换为数字信号后才能被单片机读取和处理。在单片机中，可以通过模拟输入口A0口来读取PT100温度传感器输出的电压信号。
