51单片机之LED灯

实验要求

众所众知，软件编程的第一个小程序就是打印“hello world”，同样硬件的编程也有他的第一个小程序，那就是LED灯的点亮，如果不做一个这样的小实验，学再多理论也是纸上谈兵。下面我们来实现LED灯闪烁的实验。

物料清单

电容

12M晶振

点阵开关

电阻

LED灯

AT89C52单片机（和51效果一样）

原理图

为了更形象的讲解LED灯闪烁的实验，笔者特意画了LED闪烁的原理图，他们的作用如下：

18脚和19脚接的是12M晶振系统，它是系统时序的由来；

9脚所接的是复位系统，当我们按下按键之后，系统会从程序最开始的代码开始运行；

P0.0接了一个电阻和一个LED灯，为什么接这个电阻呢？如果不加电阻，电流过大可能会烧坏LED灯，所以LED灯使用的时候一般都加限流电阻。

复位电路和晶振电路是单片机的固定外围电路，数据手册上已经给出，不需要我们花心思研究。

程序

我们要做的是让单片机控制LED灯以一秒的频率闪烁，这就避免不了写程序，看看现在的硬件产品吧，哪一个硬件产品里面没有集成电路，又有哪一个没有代码的“参与”。所以不要说硬件工程师就只做硬件，写单片机代码也是硬件工程师分内的事。下面把完整代码分享给大家。

#include <reg51.h>

void delay(void)

void main()

{

while(1)

{

P0=0x01;

delay();

P0=0x01;

}

void delay(void)

{

unsigned char a,b,c;

for(c=167;c>0;c--)

for(b=171;b>0;b--)

for(a=16;a>0;a--);

_nop_;

}

}

delay（）函数是由单片机小精灵生成的，如果我们自己计算的话太麻烦了。

实验现象

视频加载中...

最后

我们实验的当中只用到了一个LED灯，所以直接用单片机驱动也可以，但是单片机的总的驱动电流就很小，如果LED灯多了的话，51单片机是驱动不了的，这时候就需要外加电源和开关管来驱动LED。

51单片机实例讲解，彩灯键盘显示程序

彩灯键盘显示控制要求：用10个数字键控制选择彩灯的10种变化，并用数码管显示器显示按键号。

10种变化彩灯如下：

●花样一：一盏灯从右至左点亮，即从LED1开始向LED8方向流水移动点亮。

●花样二：一盏灯从左至右点亮，即从LED8开始向LED1方向流水移动点亮。

●花样三：要求一盏灯从左至右逐个点亮不灭，即从LED8开始向LED1方向逐个点亮不熄灭，直到全部点亮。

●花样四：让全亮的灯从右至左逐个熄灭，即从LED1开始向LED8方向，彩灯逐个熄灭。

●花样五：两盏灯从右至左点亮，即LED1+LED2→LED3+LED4→LED5+LED6→LED7+LED8。

●花样六：两盏灯从左至右点亮，即LED8+LED7→LED6+LED5→LED4+LED3→LED2+LED1。

●花样七：一盏灯从左至右先按单数流水点亮，后按双数流水点亮，即LED1→LED3→LED5→LED7→LED2→LED4→LED6→LED8。

●花样八：一盏灯从右至左先按双数流水点亮，后按单数流水点亮，即LED8→LED6→LED4→LED2→LED7→LED5→LED3→LED1。

●花样九：8只发光从左至右依次点亮一只，即LED1亮→LED1+LED2亮→LED1+ LED2+LED3亮→LED1+LED2+LED3+LED4亮→LED1+LED2+LED3+LED4+LED5亮→LED1+LED2+LED3+LED4+LED5+LED6亮→LED1+LED2+LED3+LED4+LED5+ LED6+LED7亮→LED1+LED2+LED3+LED4+LED5+LED6+LED7+LED8亮。

●花样十：8只发光二极管从右至左依次点亮一只，即LED8亮→LED8+LED7亮→LED8+LED7+LED6亮→LED8+LED7+LED6+LED5亮→LED8+LED7+LED6+LED5+ LED4亮→LED8+LED7+LED6+LED5+LED4+LED3亮→LED8+LED7+LED6+LED5+ LED4+LED3+LED2亮→LED8+LED7+LED6+LED5+LED4+LED3+LED2+LED1亮。

(1)彩灯键盘显示硬件电路(见图46)。

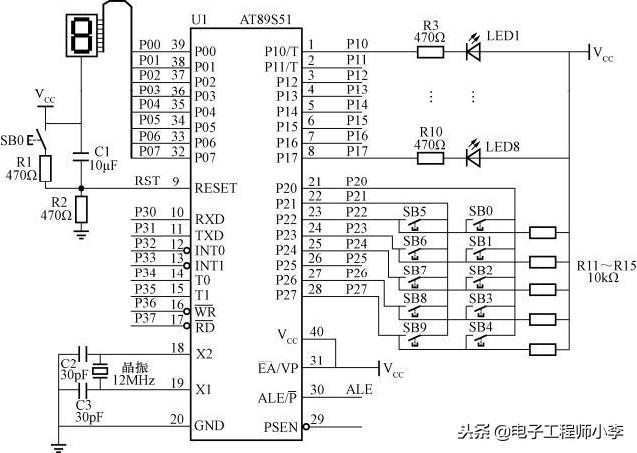

图46 彩灯键盘显示接线原理图

(2)彩灯键盘显示硬件电路元器件(见表19)。

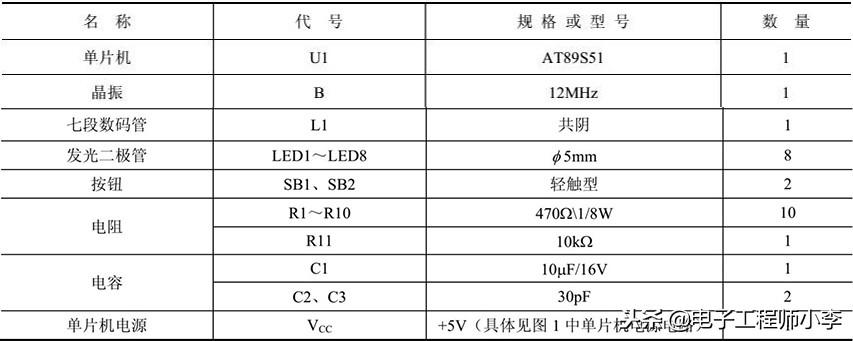

表19 彩灯键盘显示硬件电路元器件表

(3)彩灯键盘显示程序流程图(见图47)。

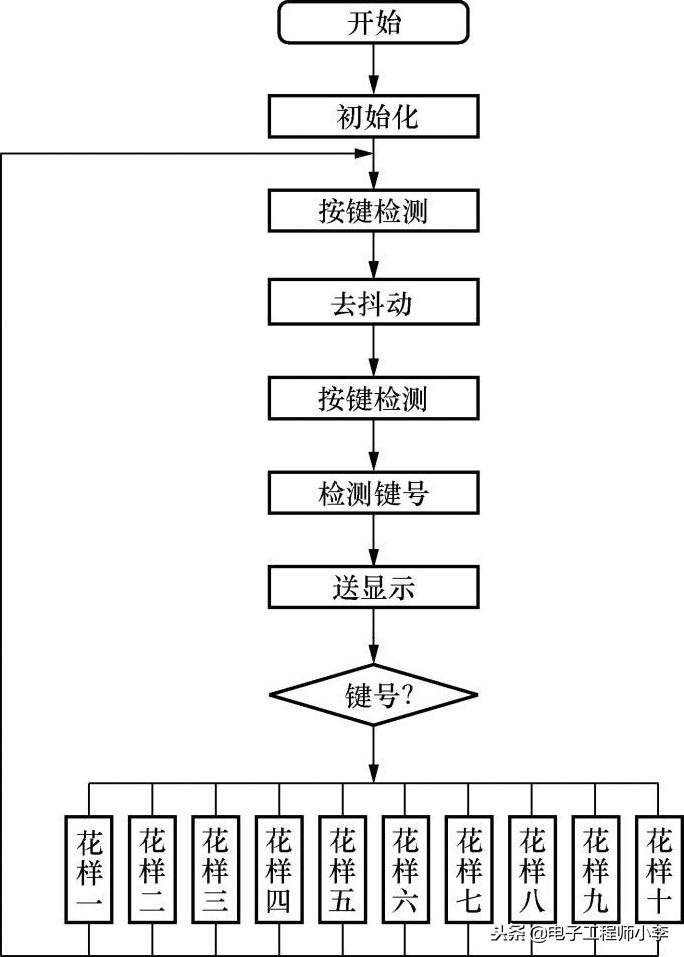

图47 彩灯键盘显示程序流程图

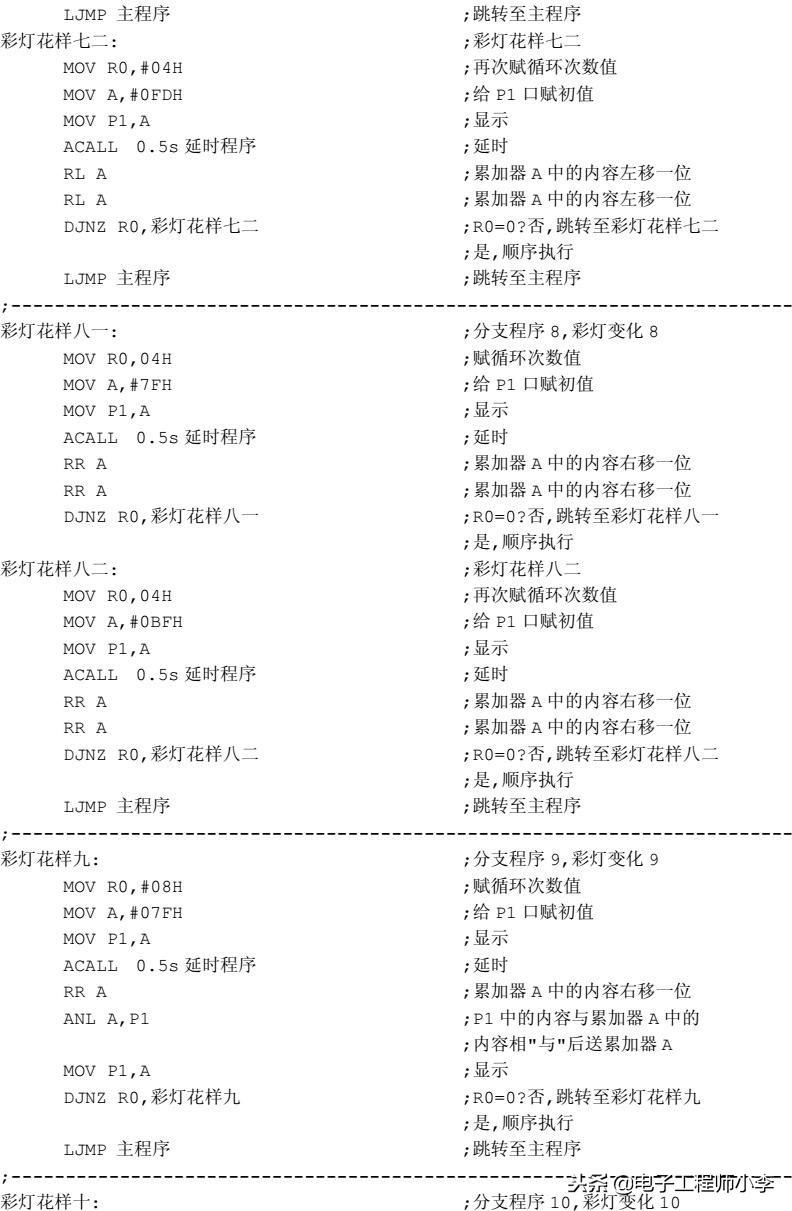

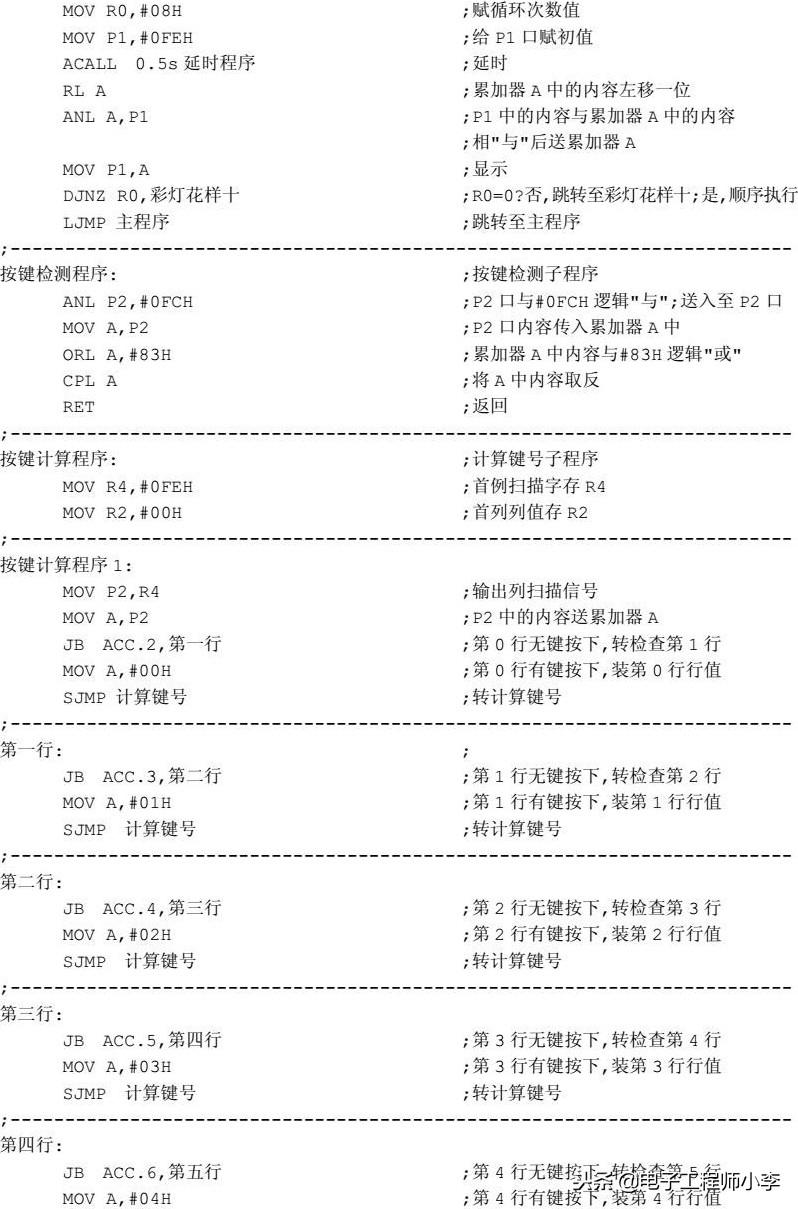

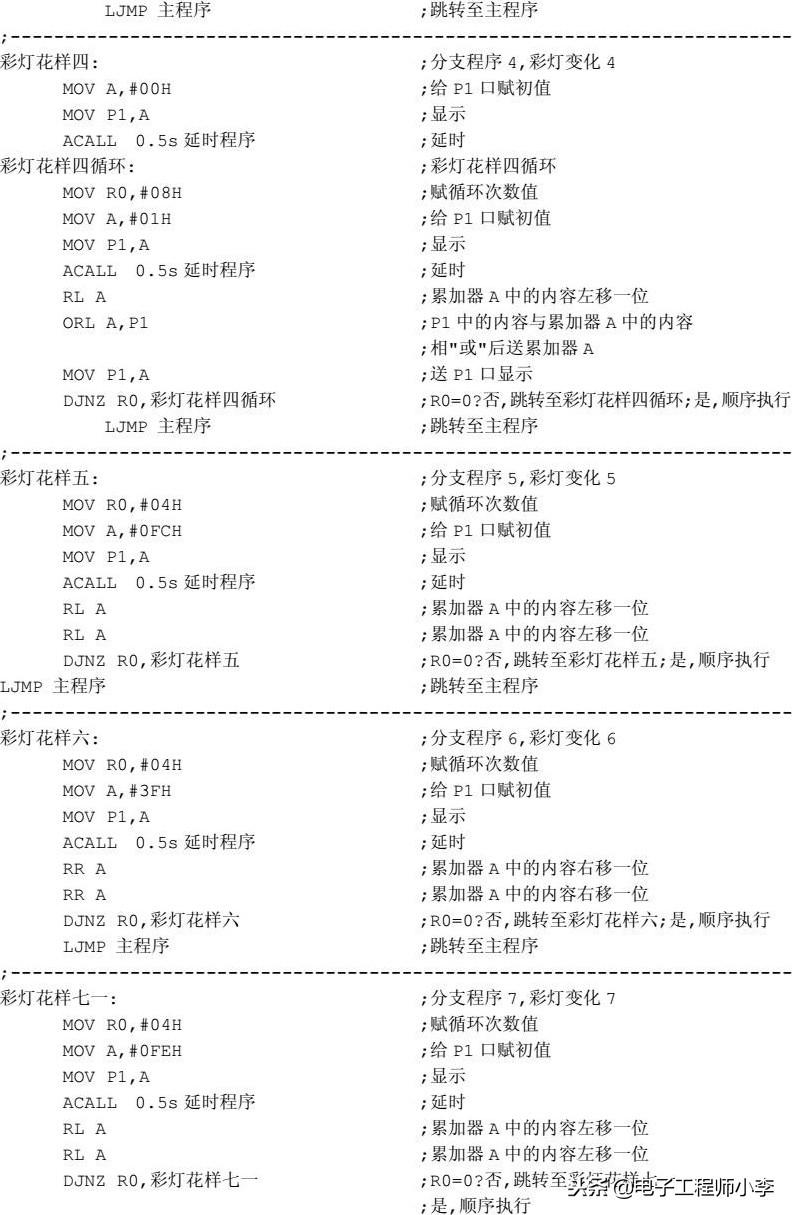

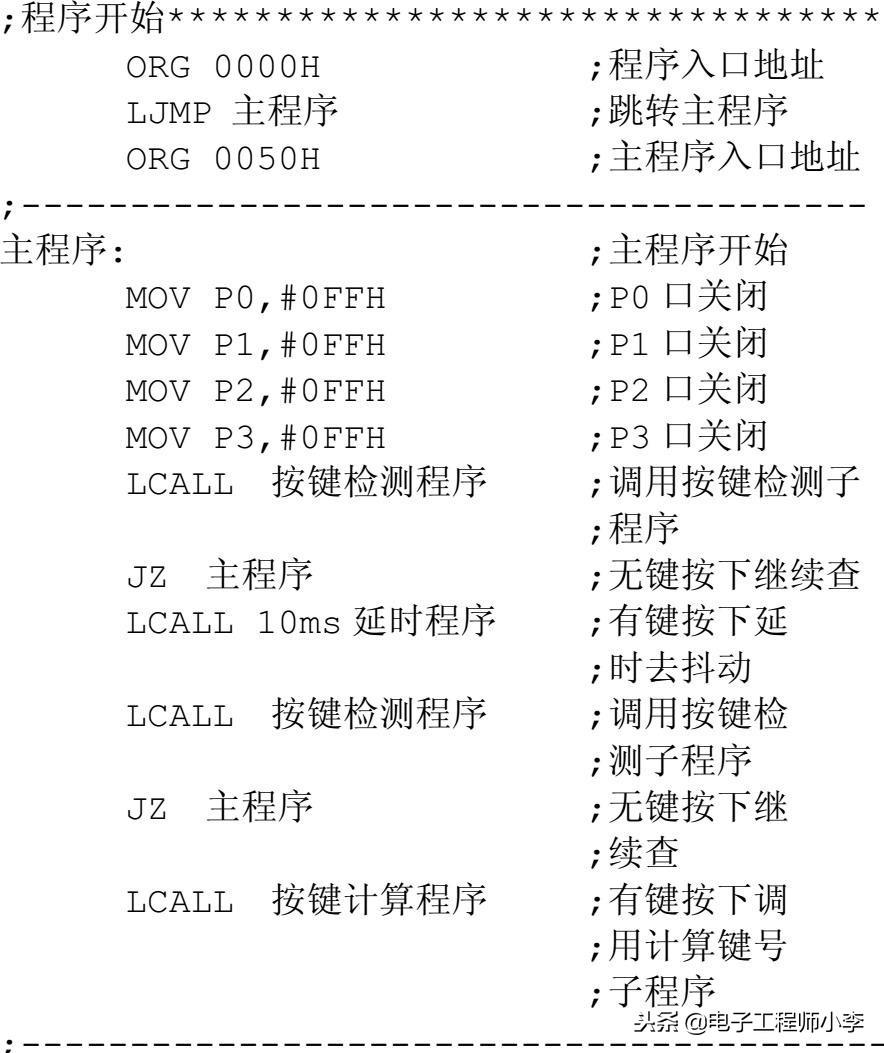

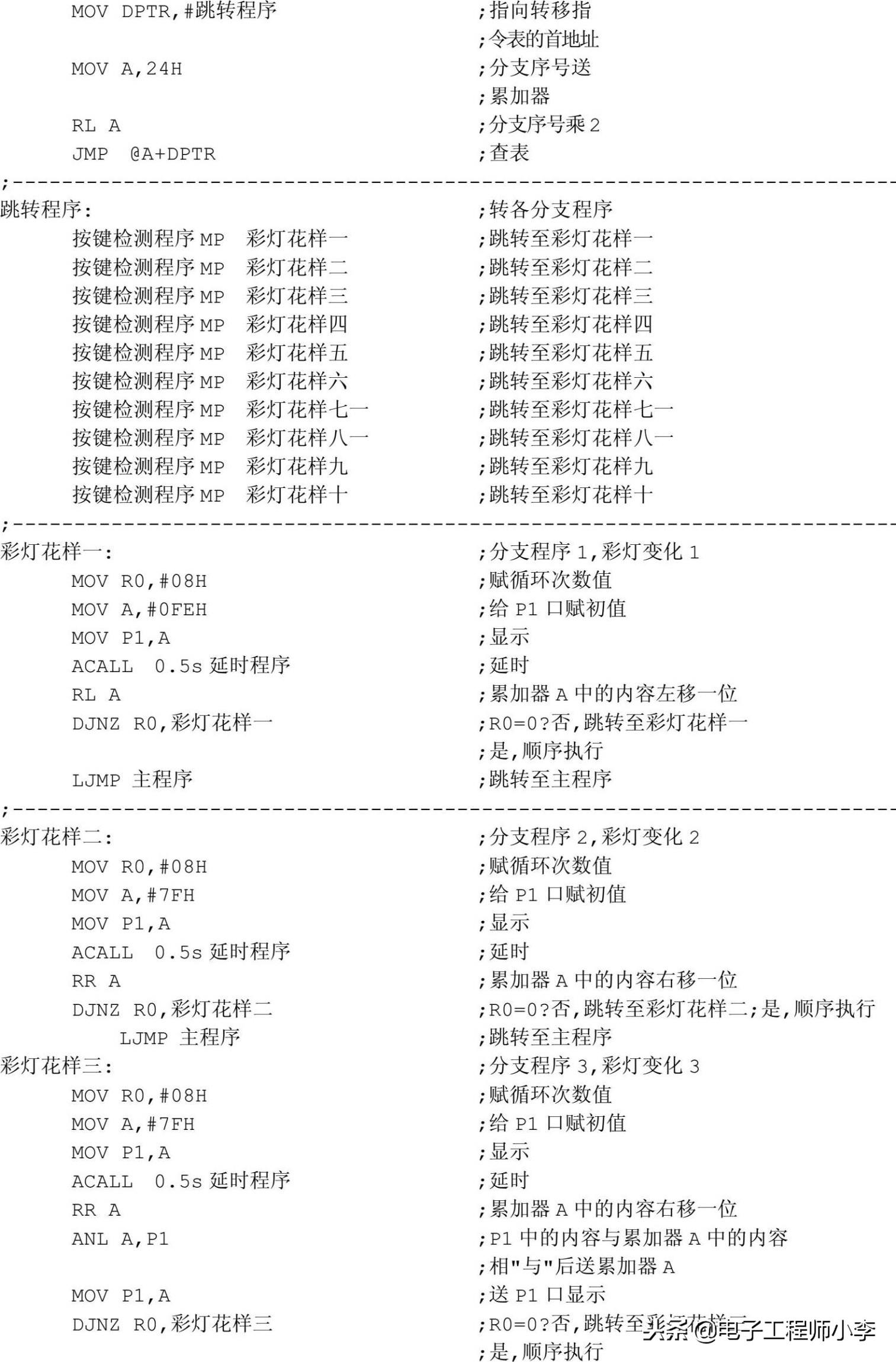

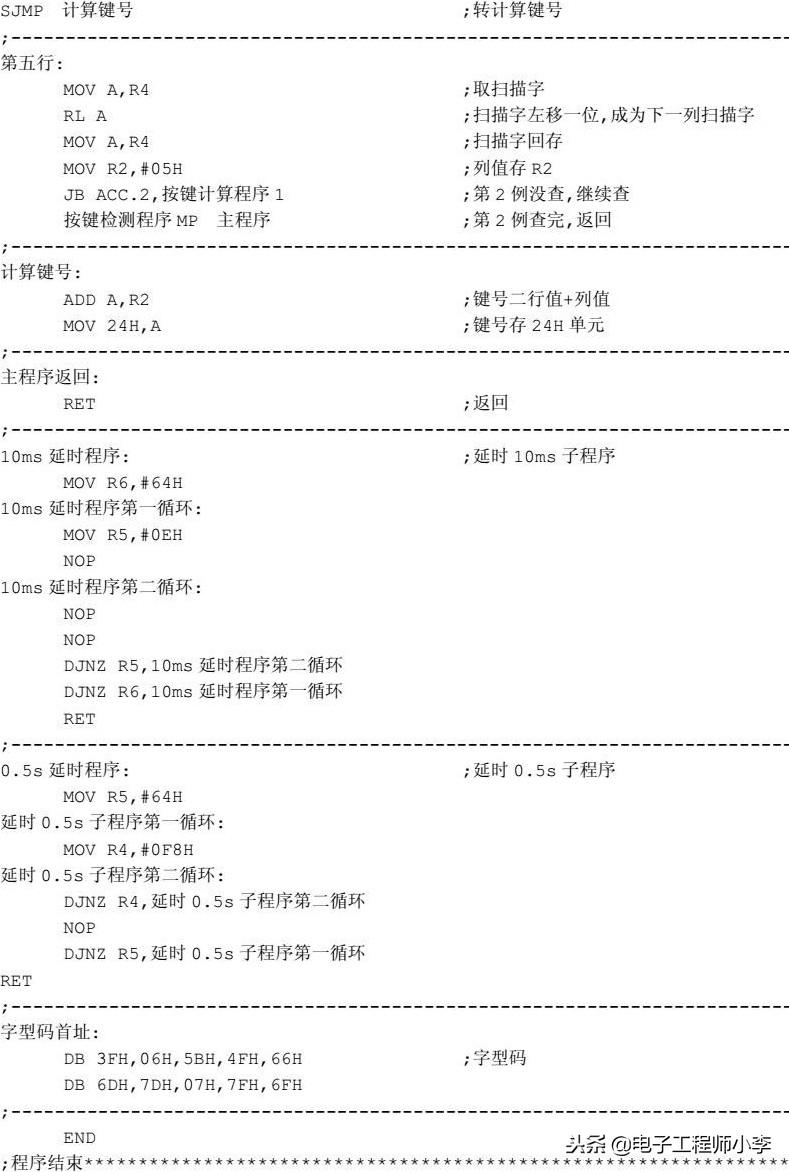

(4)彩灯键盘显示程序。
