单片机还可以这么玩：FM收音机

单片机还可以这么玩：FM收音机

1 总体设计方案

电路包括主控制器、调频模块、喇叭（耳机）接收和频率显示四部分。主控制器采用的是单片机AT89S51，调频模块采用的是TEA5767HN芯片，显示电路采用FPB9742芯片和LCD液晶屏直读显示。程序部分用C语言编写包括设定89.6MHZ电台、TEA5767HN写入和读出、PLL控制字转换为频率送显示和IIC总线操作子程序包。通过设计电路图和电路焊接，编写程序并调试，使系统达到设计要求。

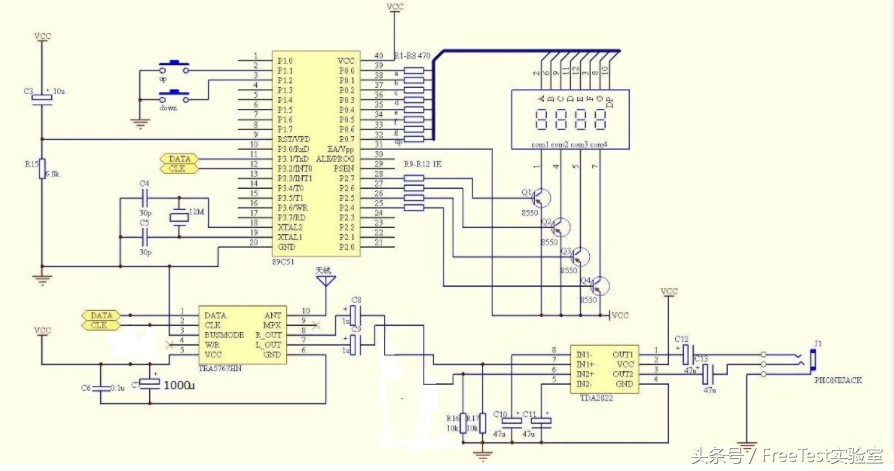

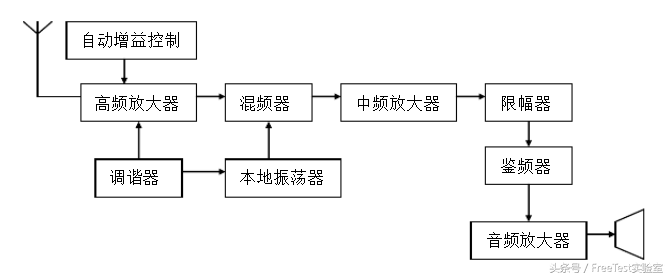

调频广播收音机的电路原理图

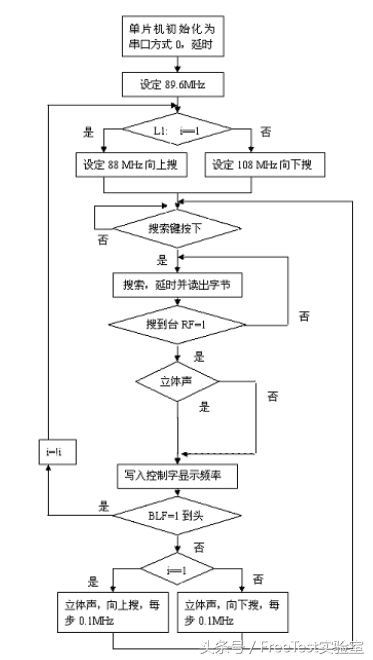

2 流程的设计

3电路设计

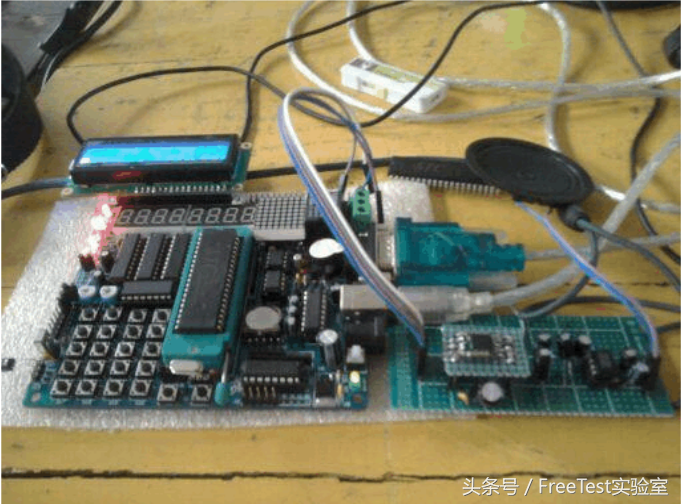

4实物图
