上海羊羽卓进出口贸易有限公司51单片机定时器用法之1秒定时程序设计
动画演示
在我们的DIY电子时钟里，需要用到单片机定时器来做秒的显示，说是显示，其实就是实现数码管上“：”点的闪烁。这里初步定义为每秒亮1次，亮0.5秒，灭0.5秒。实现显示秒的功能。这里也可以用DS1302的秒数据来做，但是实现起来麻烦，达到一样的效果，我们追求的是程序越简单越好，所以在此我们用单片机定时器来实现。
我们DIY时钟板子上的单片机为STC15W408AS，单片机自带IRC可调时钟和搞可靠复位，为了降低功耗（工作频率越低，功耗越小），本时钟采用12M的工作频率（烧写程序是在软件上选择），那当定时器工作在12T模式下时，一个机械周期就是1us。
接下来我们就该看看单片机的数据手册了。以下是今天我们需要关注的寄存器：

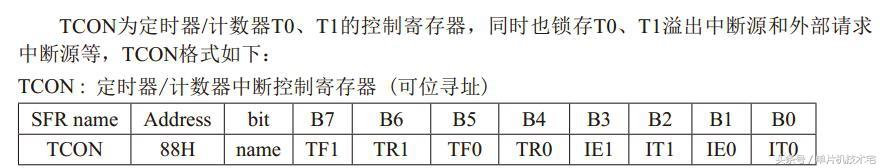

TCON位定义

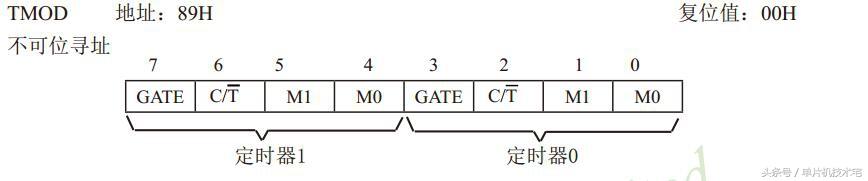

TMOD寄存器位定义

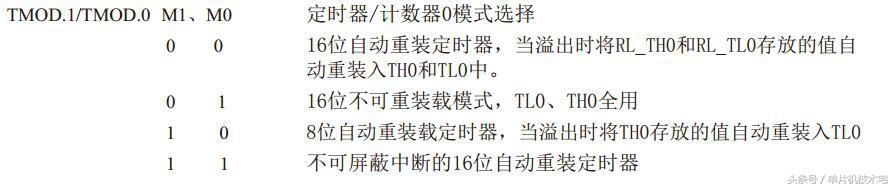

T0工作方式设置
TCON为定时器T0和T1的控制寄存器，可以位寻址（直接操作位）；TMOD是T0、T1工作方式控制寄存器，不可以位寻址（只能操作寄存器），高四位控制T1，低四位控制T0；定时器的工作方式由TOMD寄存器中的M1和M0选择，具体如上图。
本例中我们要用T0实现1秒的定时时间，这里我们用T0工作在方式0，也就是16位的自动重载方式（传统的51单片机只有8位的自动重载，需要做高精度的定时时最好用自动重载方式）。我们不需要外部中断来开启定时器，所以GATE位=0，T0工作在定时模式，CT=0，所以我们TMOD寄存器的值为0x00；在TCON寄存器里和T0相关的位有TF0和TR0；TF0=0：T0中断标志位，当定时器中断产生是，TF0自动置位，CPU相应中断后硬件自动清零；TR0=1：开启定时器，相当于定时器的开关。
除了这些寄存器外，定时器溢出后，也会产生中断，所以还需要去设置中断部分：
EA=1:，开启总中断，相当于中断总开关；ET0=1；开启定时器T0中断，相当于中断的子开关，只有中断的总开关和相应的子开关都开启后，CPU才能相应中断信号，具体请看中断部分数据手册。我们用的STC15W系列单片机属于增强型单片机，为了和传统51单片机兼容，还专门设有一个寄存器AUXR，此寄存器可设置T 0工作在1T还是12T模式，此处我们让T0工作在12T模式下，AUXR=0x00。最后就是定时器的初值寄存器了，我们需要定时的时间是500ms，16位的定时器再12M频率下最大定时时间为65535us，而我们需要的是500ms,明显达不到，那我们就需要做组合定时的方式，这里我们设定定时器的中断频率为10ms，那我们中断1次后在中断函数里将某个变量加1，当变量加到50的时候就是500ms,当变量加到100的时候就是1s了。这就是我们实现1s定时的思路。
具体实现程序如下：（因头条原因，代码图片无法加入，需要请移步关注微信公众号）
如上图中程序所示，定时器初始化时设置T0位16位自动重载模式，工作在12T模式，初值10ms，开启定时器，开启中断。这样定时器就工作了；在定时器中断函数里，每次进入中断后我们就给变量T_a自加1，当变量小于50的时候（小于500ms），让D=1（D即为我们电路中控制秒显示的那两个点，高电平有效），大于50小于100的时候D=0，关闭秒显示。这样一来就实现了秒显示在1秒内亮500ms,灭50ms了。上图中中断函数名后面的interrupt 1这是中断函数的入口地址，C语言中叫中断号（为小白说明，老司机略过），具体的个中断对应的入口地址对照表如下图(部分)：

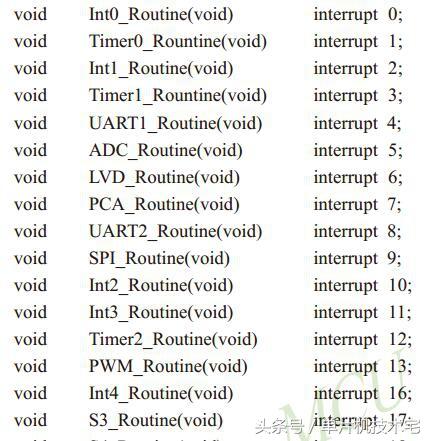

中断号对照表
基于51单片机的电子时钟！内附开题报告模板、论文模板
基于单片机的数字式电子时钟设计
设计要求
1）设计AT89S51的最小系统；
2）LED显示电路及与AT89S51接口，LED数码块显示时、分、秒；
3）时钟调整电路及与AT89S51接口；
4）电子时钟程序设计；
5）基于Proteus的电子时钟原理及仿真实现；
6）电子时钟实物制作；
2 总体方案设计
2.1 实现时钟计时的基本方法
利用MCS-51系列单片机的可编程定时/计数器、中断系统来实现时钟计数。
(1) 计数初值计算:
把定时器设为工作方式1，定时时间为50ms，则计数溢出20次即得时钟计时最小单位秒，而100次计数可用软件方法实现。
假设使用T/C0，方式1，50ms定时，fosc=12MHz。
则初值X满足（216-X）×1/12MHz×12μs =50000μs
X=15536→0011110010110000→3CB0H
(2) 采用中断方式进行溢出次数累计,计满20次为秒计时（1秒）；
(3) 从秒到分和从分到时的计时是通过累加和数值比较实现。
2.2 电子钟的时间显示
电子钟的时钟时间在六位数码管上进行显示，因此，在内部RAM中设置显示缓冲区共8个单元。
LED8 LED7 LED6 LED5 LED4 LED3 LED2 LED1
37H 36H 35H 34H 33H 32H 31H 30H
时十位 时个位 分隔 分十位 分个位 分隔 秒十位 秒个位
2.3 电子钟的时间调整
电子钟设置3个按键通过程序控制来完成电子钟的时间调整。
reset键复位
hour键调整时；
min键调整分；
2.4 总体方案介绍
2.4.1 计时方案
利用AT89S51单片机内部的定时/计数器进行中断时，配合软件延时实现时、分、秒的计时。
2.4.2 控制方案
AT89S51的P0口和P2口外接由八个LED数码管(LED8～LED1)构成的显示器，用P0口作LED的段码输出口，P2口作八个LED数码管的位控输出线，P1口外接四个按键reset、hour、min构成键盘电路。
3 系统硬件电路设计
根据以上的电子时钟的设计要求可以分为以下的几个硬件电路模块：单片机模块、数码显示模块与按键模块
3.1单片机模块设计
3．1．1 芯片分析
AT89C51单片机引脚图如下：
MCS-51单片机是标准的40引脚双列直插式集成电路芯片，其各引脚功能如下：
VCC：+5V电源。
VSS：接地。
RST：复位信号。当输入的复位信号延续两个机器周期以上的高电平时即为有效，用完成单片机的复位初始化操作。
XTAL1和XTAL2：外接晶体引线端。当使用芯片内部时钟时，此二引线端用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。
P0口：P0口为一个8位漏极开路双向I/O口，当作输出口使用时，必须接上拉电阻才能有高电平输出；当作输入口使用时，必须先向电路中的锁存器写入“1”，使FET截止，以避免锁存器为“0”状态时对引脚读入的干扰。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，它不再需要多路转接电路MUX；因此它作为输出口使用时，无需再外接上拉电阻，当作为输入口使用时，同样也需先向其锁存器写“1”，使输出驱动电路的FET截止。
P2口：P2口电路比P1口电路多了一个多路转接电路MUX，这又正好与P0口一样。P2口可以作为通用的I/O口使用，这时多路转接电路开关倒向锁丰存器Q端。
P3口：P3口特点在于，为适应引脚信号第二功能的需要，增加了第二功能控制逻辑。当作为I/O口使用时，第二功能信号引线应保持高电平，与非门开通，以维持从锁存器到输出端数据输出通路的畅通。当输出第二功能信号时，该位应应置“1”，使与非门对第二功能信号的输出是畅通的，从而实现第二功能信号的输出，具体第二功能如表1所示。
3.1.2 晶振电路
右图所示为时钟电路原理图，在AT89S51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，输出端为引脚XTAL2。而在芯片内部，XTAL1和XTAL2之间跨接晶体振荡器和微调电容，从而构成一个稳定的自激振荡器。时钟电路产生的振荡脉冲经过触发器进行二分频之后，才成为单片机的时钟脉冲信号。
3.1.3 复位电路
单片机复位的条件是：必须使RST/VPD 或RST引（9）加上持续两个机器周期（即24个振荡周期）的高电平。例如，若时钟频率为12 MHz，每机器周期为1μs，则只需2μs以上时间的高电平，在RST引脚出现高电平后的第二个机器周期执行复位。单片机常见的复位如图所示。电路为上电复位电路，它是利用电容充电来实现的。在接电瞬间，RESET端的电位与VCC相同，随着充电电流的减少，RESET的电位逐渐下降。只要保证RESET为高电平的时间大于两个机器周期，便能正常复位。该电路除具有上电复位功能外，若要复位，只需按图中的RESET键，此时电源VCC经电阻R1、R2分压，在RESET端产生一个复位高电平。
3.2 数码显示模块设计
系统采用动态显示方式，用P0口来控制LED数码管的段控线，而用P2口来控制其位控线。动态显示通常都是采用动态扫描的方法进行显示，即循环点亮每一个数码管，这样虽然在任何时刻都只有一位数码管被点亮，但由于人眼存在视觉残留效应，只要每位数码管间隔时间足够短，就可以给人以同时显示的感觉。
3.3 按键模块
下图为按键模块电路原理图，reset为复位键，hour为时钟调控键，min为分钟调控键。
4、系统软件设计
4.1 软件设计分析
在编程上，首先进行了初始化，定义程序的的入口地址以及中断的入口地址，在主程序开始定义了一组固定单元用来储存计数的时.分.秒，在显示初值之后，进入主循环。在主程序中，对不同的按键进行扫描，实现秒表，时间调整，复位清零等功能，系统总流程图如下图7：
图 7 系统总体流程图
4.2 源程序清单
ORG 0000H
MOV 30H,#1 设置时钟的起始时间12.00.00，分配显示数据内存
MOV 31H,#2
MOV 32H,#0
MOV 33H,#0
MOV 34H,#0
MOV 35H,#0
MOV TMOD,#01 启动计数器
XS0: SETB TR0 使 TRO位置1
MOV TH0,#00H 计数器置零
MOV TL0,#00H
XS:
MOV 40H,#0FEH 扫描控制字初值
MOV DPTR,#TAB 取段码表地址
MOV P2,40H 从P2口输出
MOV A,30H 取显示数据到A
MOVC A,@A+DPTR 查显示数据对应段码
MOV P0,A 段码放入P0中
LCALL YS1MS 显示1MS
MOV P0,#0FFH PO端口清零
MOV A,40H 取扫描控制字放入A中
RL A A中数据循环左移
MOV 40H,A 放回40H地址段内
MOV P2,40H
MOV A,31H
ADD A,#10 进位显示
MOVC A,@A+DPTR
MOV P0,A
LCALL YS1MS
MOV P0,#0FFH
MOV A,40H
RL A
MOV 40H,A
MOV P2,40H
MOV A,32H
MOVC A,@A+DPTR
MOV P0,A
LCALL YS1MS
MOV P0,#0FFH
MOV A,40H
RL A
MOV 40H,A
MOV P2,40H
MOV A,33H
ADD A,#10
MOVC A,@A+DPTR
MOV P0,A
LCALL YS1MS
MOV P0,#0FFH
MOV A,40H
RL A
MOV 40H,A
MOV P2,40H
MOV A,34H
MOVC A,@A+DPTR
MOV P0,A
LCALL YS1MS
MOV P0,#0FFH
MOV A,40H
RL A
MOV 40H,A
MOV P2,40H
MOV A,35H
MOVC A,@A+DPTR
MOV P0,A
LCALL YS1MS
MOV P0,#0FFH
MOV A,40H
RL A
MOV 40H,A
JB TF0,JIA 如果TF0为1时，则执行JIA，否则顺序执行
JNB P1.0,P100 为0则 转移到P100
JNB P1.1,P1000 为0则 转移到P1000
JNB P1.2,P10000 为0则 转移到P10000
AJMP XS 跳转到 XS
P100: MOV 30H,#0 清零程序
MOV 31H,#0
MOV 32H,#0
MOV 33H,#0
MOV 34H,#0
MOV 35H,#0
JIA: CLR TF0 TF0清零
MOV A,35H 秒单位数据到A
CJNE A,#9,JIA1 与 9进行比较，大于9就转移到JIA1
MOV 35H,0 秒个位清零
MOV A,34H 秒十位数据到A
CJNE A,#5,JIA10 与5进行比较，大于5就转移到JIA10
MOV 34H,#0 秒十位清零
P10000: JNB P1.2,P10000 为0则 转移到P10000
MOV A,33H 取分的个位到A
CJNE A,#9,JIA100 与 9进行比较，大于9就转移到JIA100
MOV 33H,#0 分的个位清零
MOV A,32H 分十位数据到A
CJNE A,#5,JIA1000 与5进行比较，大于5就转移到JIA1000
MOV 32H,#0 分的十位清零
P1000: JNB P1.1,P1000 为0则 转移到P1000
MOV A,31H 时个位数据到A
CJNE A,#9,JIA10000 与 9进行比较，大于9就转移到JIA10000
MOV 31H,#0 时的个位清零
MOV A,30H 时十位数据到A
CJNE A,#2,JIA100000 与2进行比较，大于5就转移到JIA100000
MOV 30H,#0 时的十位清零
AJMP XS0 转移到 XSO
JIA100000:
INC 30H 加1
AJMP XS0 跳转到 XS0
JIA10000:
CJNE A,#3,JIAJIA 与3进行比较，大于则转移到JIAJIA
MOV A,30H 将时的十位放到 A
CJNE A,#02,JIAJIA 与2进行比较，大于则转移到JIAJIA
MOV 30H,#0 时段清零
MOV 31H,#0
AJMP XS0 跳转到XSO
JIAJIA:
INC 31H 加一
AJMP XS0
JIA1000:INC 32H
AJMP XS0
JIA100: INC 33H
AJMP XS0
JIA10: INC 34H
AJMP XS0
JIA1: INC 35H
AJMP XS0
RET 返回
YS1MS: MOV R6,#9H 延时程序
YL1: MOV R7,#19H
DJNZ R7,$
DJNZ R6,YL1
RET
TAB:
DB 0C0H,0F9H,0A4H,0B0H,099H,092H,082H,0F8H,080H,090H 共阳段码表
DB 040H,079H,024H,030H,019H,012H,002H,078H,000H,010H
END
5 系统仿真与实验测试
5.1 系统仿真
运用proteus软件进行仿真现在proteus软件中建立一个新的文件，再根据自己的要求选择所需的器件，把器件进行适当的排位后进行连接，连接后运行软件进行仿真。
5.2 实验测试
电子时钟主要的设计要求是能够实现时钟的一般功能，以及包括时间的调整功能，这个基于单片机的电子时钟基本上实现了上述功能，能够通过时间调整电路对时间进行调整以及复位。
6 心得体会
单片机作为我们主要的专业课程之一，我觉得单片机课程设计很有必要，而且很有意义。但当拿到题目时，确实不知道怎么着手，有些迷茫，上网查资料，问老师，在老师的帮助下，历时两个星期，解决一个又一个的困难，终于完成任务。
在这次课程设计中，运用到了很多以前的专业知识，虽然过去从未独立应用过它们，但在学习的过程中带着问题去学我发现效率很高，这是我做这次课程设计的一大收获。另外，要做好一个课程设计，就必须做到：在设计程序之前，对所用单片机的内部结构有一个系统的了解，知道该单片机内有哪些资源；要有一个清晰的思路和一个完整的的软件流程图；在设计程序时，不能妄想一次就将整个程序设计好，反复修改、不断改进是程序设计的必经之路；要养成注释程序的好习惯，一个程序的完美与否不仅仅是实现功能，而应该让人一看就能明白你的思路，这样也为资料的保存和交流提供了方便；在设计课程过程中遇到问题是很正常德，但我们应该将每次遇到的问题记录下来，并分析清楚，以免下次再碰到同样的问题的课程设计结束了，但是从中学到的知识会让我受益终身。发现、提出、分析、解决问题和实践能力的提高都会受益于我在以后的学习、工作和生活中。设计过程，好比是我们人类成长的历程，常有一些不如意，但毕竟这是第一次做，难免会遇到各种各样的问题。在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，不能灵活运用。
通过这次设计，我懂得了学习的重要性，了解到理论知识与实践相结合的重要意义，学会了坚持、耐心和努力，这将为自己今后的学习和工作做出了最好的榜样。另外，要非常感谢我的指导老师，是她指引我克服一个由一个的困难，让我学会对困难无所畏惧，以及对问题的一些很重要的思考方法。
我学会对困难无所畏惧，以及对问题的一些很重要的思考方法。
附录
附录1 硬件电路总图
