注意振荡电阻，PT2262PT2272的遥控器电路不小心就不发射了

随着现代人们生活节奏的加快，高科技的介入越来越多。无线控制就成为一项非常热门的技术。我们现在大多数电器都是需要遥控的。比如车库门。汽车的遥控解锁。遥控灯。这些都是需要通过无线电技术来遥控的。

无线电遥控技术是什么

遥控器是一种无线发射装置，通过现代的数字编码技术，将按键信息进行编码，通过红外线二极管发射光波，光波经接收机的红外线接收器将收到的红外信号转变成电信号，进处理器进行解码，解调出相应的指令来达到控制机顶盒等设备完成所需的操作要求。遥控器种类很多，常见的有电视遥控器，汽车遥控器，卷帘门遥控器，空调遥控器，航模遥控器等等，按载波分类可以分为红外线遥控器，无线电遥控器，超声波遥控器等，红外线遥控的特点适用于室内，短距离的情况，功耗小，成本低，无线电遥控适用于远距离，室外情况下，成本高一些。其实我们每天都在和遥控器打交道，大部分人只知道使用这些遥控器，除非专业人员很少有人知道它的工作原理。

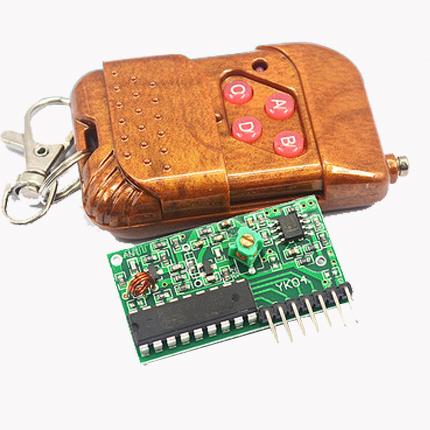

按键遥控器

PT2262/PT2272简介

PT2262/PT2272 是一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/PT2272 最多可有12 位（A0-A11）三态地址端管脚（悬空，接高电平，接低电平），任意组合可提供531441地址码，PT2262 最多可有6 位（D0-D5）数据端管脚，设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全受控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100%的调幅

红外编解码原理

PT2262/PT2272功能 型号介绍

PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。

振荡电阻配对表

PT2262 : PT2272 ; 1.2M : 200K ; 1.5M : 270K ; 2.2M : 390K ; 3.3M : 680K ; 4.7M : 820K ; 只是要注意：对一些质量不太好的元件，有可能这样的配对仍然是无法产生响应。遇到无响应的情况，在判断元件是完好的情况下，可以改变电阻值。一般情况，我们是改动PT2262一端，把电阻的阻值变小。比如，4.7M的改变为3.9M的，甚至于改变为3.3M的即可。

无线发射编码方法

与单片机连接图

PT2262/2272组成的编解码电路是无线电中运用比较广泛的电路。其中尤为应该注意的是，振荡电阻的设置。如振荡电阻设置不当就会引起电路不起振。无法向外发送无线信号，因此振荡电阻对于整个电路的运行是非常重要的。

微型433MHZ无线接收模块

微型433MHz无线接收模块。

这款大功率433Mhz无线发射模块前天测试过，由于手边的接收模块都是315MHz，所以还无法对其传输距离进行测试。现在购买的微型433MHz接收模块到货了，它的结构极其简单，核心是一个SOP8封装的芯片，晶振的频率为6.7458MHz，芯片的信号为SYN480R。

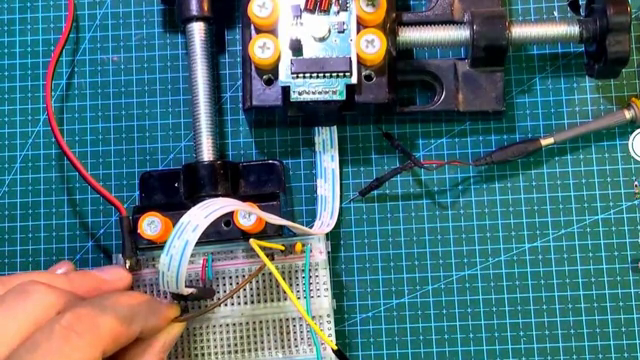

下面对于这款接收模块进行测试，在模块上增加一个软件作为接收天线，其它三个管脚分别是电源、信号输出、地线。通过面包板给接收模块增加3.3V电压，示波器显示接收到了脉冲信号，信号的最窄脉冲宽度为500微秒，对应2k波特率。发送信号编码芯片为SC2262，后面可以通过SC2272或者单片机对接收到的编码进行解码，这样便可以获得发送开关信号了。

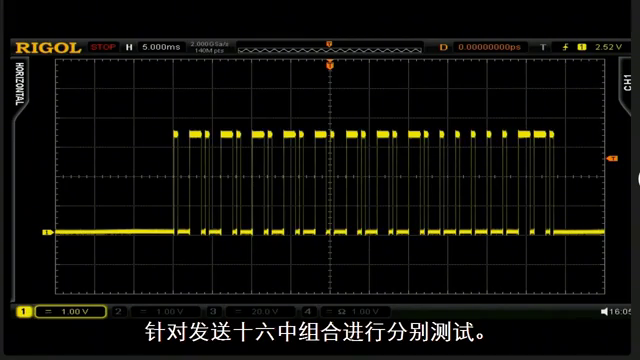

根据接收到的波形，编码是由一群宽窄不同的脉冲组成，每组脉冲之间有一段时间延迟，可以根据这个延迟将不同编码脉冲群分开，分割时间比编码脉冲低电平时间长，大约15毫秒左右。编码信号的展现号时间为0.5毫秒，宽信号为15毫秒，它们分别对应0.1编码。每组编码脉冲包括有25个脉冲，对应25bit。

具体编码方式现在可以不用追究，针对发送模块四个管脚高低电平十六中组合进行分别测试，便可以找到每种状态对应的编码了。

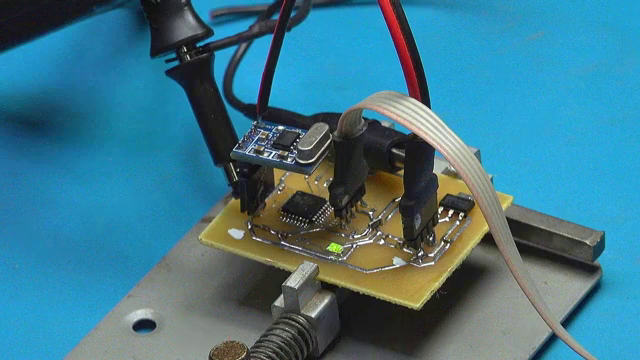

使用STM32F030单片机对接收信号进行解码，昨天还是用这款单片机对于红外遥控信号进行解码，采用40kHz信号对波形进行采样并且进行判断，使用串口对其进行程序更新，使用一颗1117主端稳压芯片提供3.3V的工作电源。接收模块通过PRF输入，信号进入PAO端口，使用四个LED显示接收到的16中编码状态，设计单面电路图，一分钟后得到测试电路板。

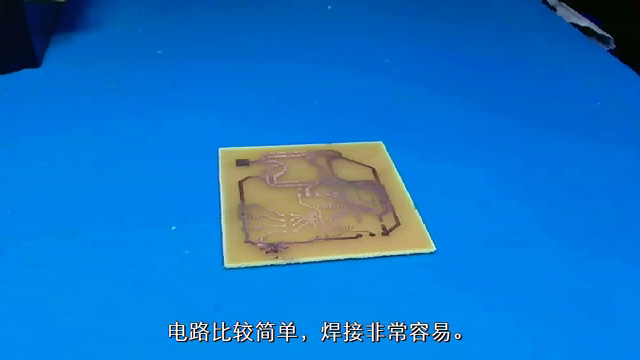

上面有一个跳线，使用0欧姆电阻进行短路，下面进行焊接测试，最终测试这款接收模块可以在多远的距离接收到发送信号，电路比较简单，焊接非常容易。焊接完毕之后，利用洗板水进行清洗，下面便可以进行测试了。现在看其中还有一个飞线还没有焊接，使用0欧姆的电阻进行飞线，最终电路便焊接完毕了。

·通过STM32CobeMX软件配置单片机资源，使用串口辅助程序下载和调试PA8驱动工作状态LED。这四个管脚对应的LED控制PAO输入外部接收信号。

·下面再配置其他资源，设置定时器1，使其处于40kHz中断状态。配置UARTI的参数，选择内部时钟源，频率为48MHz。最后生成可以使用的工程文件。

·在Time1的中断中反转LED管脚，这里测试出20KHz的方波G，验证了Time1的中断频率为40kHz。

·将接收模块安装在电路板的接口上，此时发送模块还没有工作。模块的输出端是一些随机的高低电平变化，将发送模块打开，此时便可以接收到发送的编码了。

·通过对接收到的编码进行观察，可以看到发送模块四个不同的管脚为1，只是影响最高接收字节。后面两个字节都是aa，由此可以推断出后面这些字节为地址和校验信息。

·前面这八位分成四组，分别对应四个设置管脚的高低电平，可以根据这个特征来确定接收到的编码是否为合法的编码信息。

·现在测试发射端控制端口不同的电瓶配置，可以看到接收端根据前面分析，软件实现对应的LED等点亮，验证了前面分析的结果。

·验证了这款微型无线模块接收的特性，并利用单片机对接收到的SC2262编码进行了识别，这位后面验证功率模块发送能力奠定了基础。

本文对于这款基于SYN480R微型无线接受模块进行了初步测试，利用单片机对接收到的信号进行解码，后面将进行远距离接收测试，看一下这个模块接受的灵敏度。
