硬件工程师必会电路：USB接口电路设计，这才是被忽略的黑科技啊

USB接口接插方便，是应用最广泛、最普及的接口，是电脑、手机、U盘、MP3/4等智能设备的标配接口，在使用设备时插到电脑上即可，也不需要安装驱动，真的是即插即用。

USB接口

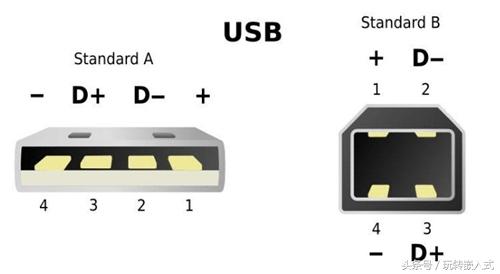

USB接口有一般有4个引脚，分别是：

VCC：电源正；

GND：电源负；

D+ ：数据+；

D- ：数据-；

如下图所示：

USB接口定义

USB在通讯的时候，有主机和从机之分。USB主机，最常见的就是我们的电脑。USB主机端的D+和D-两个引脚上分别接了15K的下拉电阻。

带USB接口的单片机，如STM32F103C8T6的USB口，只能用作从机，从机的USB口，有高速和低速之分。

高速设备：D+通过1.5K的电阻上拉；

低速设备：D-通过1.5K的电阻上拉；

所以，你会看到，STM32F103的USB接口电路，是这个样子的…

USB电路图

USB接口的电路虽然简单，使用时也非常的简单，即插即用。可能是太普及了，以至于大家都忽略了USB开发的难度，其实USB接口也是满满的黑科技啊，这个拼的可是真技术。

USB的协议太复杂啊，在你方便的背后是多少工程师共同努力的结果，USB协议有一本厚厚的书，反正我一直没有勇气去啃USB的协议，所以我就简单的介绍一下USB的硬件。

欢迎关注头条号“

51单片机学习记：usb下载程序电路

51单片机下载电路：

ch340n

这是usb转串口下载的电路。这个使用的是CH340N芯片，不需要使用晶振，内置晶振，使用很方便，其中电阻和二极管是防止给单片机供电，造成单片机无法复位导致下载程序失败。

ch340n需要安装驱动程序。

下载程序使用方法

RXD,TXD分别接在单片机的P3.0、P3.1端口上，然后使用单片机带的下载工具下载就行了。

网上买单片机下载器

单片机下载器可以网上买到，几块钱还包邮，很方便。如果买了开发板这些东西我们就用不到，只有做项目才会用到。毕竟开发板局限性很大，只能使用同种型号的单片机，不可以给其他单片机下载程序。下载器是可以给其他单片机下载程序的。

开发板下载

使用开发板下载比较简单，只需要按两下开关就行了。使用isp下载软件，导入程序，下载即可。
