详解51系列单片机引脚及功能

51系列单片机有各种封装形式，这里以40引脚双列直插DIP形式的封装来进行介绍，如图1.1所示。其中正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。

图1.1　8051双列直插式的引脚配置

有些新型的单片机在引脚数量以及功能上都略有区别，但都是基于51系列单片机内核。这里介绍的内容同样适用于新型的单片机。下面介绍51系列单片机的引脚功能，这些是学习单片机程序设计必须要了解和掌握的基础知识。

❑电源引脚：主要负责单片机的供电，有两根引脚。VCC(Pin40)为正电源端，接5.0V电压;GND(Pin20)为接地端。

❑外接晶振或外部振荡器引脚：主要负责为单片机的运行提供时钟振荡器，主要有两根引脚。其中，XTAL1(Pin19)为时钟XTAL1脚，片内振荡电路的输入端;XTAL2(Pin18)为时钟XTAL2脚，片内振荡电路的输出端。

8051单片机的时钟振荡器有两种工作方式。一种是片内时钟振荡方式，在18和19脚外接石英晶体和振荡电容，振荡电容的值一般取10～30pF。另外一种是外部时钟方式，由外部直接提供时钟源。

❑P0口：即P0.0～P0.7(Pin39～Pin32)，输入输出脚，可用于8位并行I/O口或分时复用为地址和数据总线。

P0定义为I/O口时，为准双向I/O口，需外接上拉电阻，在程序中向该端口写入1后，成为高阻抗输入口。P0口作为输出口时，每个引脚可以负载8个TTL。在外扩存储器时，可定义为低8位地址/数据线。

❑P1口：即P1.0～P1.7(Pin1～Pin8)，输入输出脚，8位准双向并行I/O口。P1口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL;在Flash编程和校验时，定义为低8位地址线。

❑P2口：即P2.0～P2.7(Pin21～Pin28)，输入输出脚，8位准双向并行I/O口。P2口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL;当访问外部存储器时，定义为高8位地址线。

❑P3口：即P3.0～P3.7(Pin10～Pin17)，输入输出脚，8位准双向并行I/O口。P3口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL。

P3口每个引脚都具有第二功能。引脚P3.0(RXD)和引脚P3.1(TXD)分别为串行数据的接收和发送端口，用于串行数据传输;引脚P3.2和引脚P3.3为外部中断请求，分别用于

和

的中断输入;引脚P3.4(T0)和引脚P3.5(T1)，分别为定时器/计数器T0和T1的外部计数输入端;引脚P3.6(

)和引脚P3.7(

)用于读写单片机片外RAM存储器，分别是外部数据写选通信号和读选通信号。

❑RST(Pin9)：单片机内部CPU的复位信号输入端。在单片机的振荡器启动后，该引脚置两个机器周期以上高电平，便可以实现复位。

❑

(Pin30)：地址锁存使能端和编程脉冲输入端。

当访问外部程序存储器时，ALE引脚的负跳变将低8位地址打入锁存;而非访问内部程序存储器时，ALE引脚将有一个1/6振荡频率的正脉冲信号，该信号可以用于外部计数或时钟信号。当访问外部数据存储器(执行MOVX类指令)时，ALE引脚会跳过一个脉冲。另外，对8EH单元的特殊功能寄存器的D0位置1，可禁止ALE输出，只有在执行MOVX或MOVC类指令时，ALE才被激活，仍输出锁存有效。在执行片外程序代码时，该设定禁止ALE位无效。

❑

(Pin29)：访问外部程序存储器的读选通信号。

当单片机访问外部程序存储器，读取指令码时，每个机器周期产生2次有效信号，即此脚输出2个负脉冲选通信号;在执行片内程序存储器以及读写外部数据时，不产生

脉冲信号。

❑

(Pin31)：

为访问内部或外部程序存储器选择信号。

当8051 CPU访问外部程序存储器时，则

必须保持低电平;当

保持高电平时，则8051 CPU先从片内0000H单元开始，执行内部程序存储器程序;如果外部还有扩展程序存储器，则8051 CPU在执行完内部程序存储器程序后，自动转向执行外部程序存储器中的程序。

51单片机晶振与复位常用典型电路

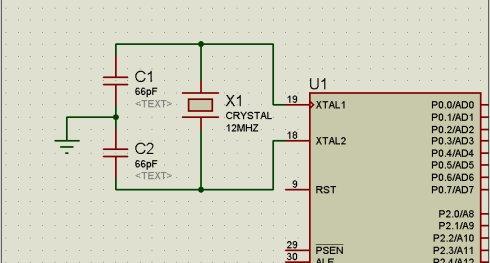

1.内部振荡典型电路。

理论上来说，振荡频率越高表示单片机运行速度越快，但同时对存储器的速度和印刷电路板的要求也就越高。如同木桶原理。同时单片机性能的好坏，不仅与CPU运算速度有关，而且与存储器的速度、外设速度等都有很大关系。因此一般选用6~12MHZ。并联谐振电路对电容的值没有严格要求，但会影响振荡器的稳定、振荡器频率高低、起振快速性等。所以一般C1、C2选值20~100pF，在60~70pF时振荡器有较高的频率稳定性。陶瓷封装电容可以进一步提高温度稳定性。

内部振荡典型电路

2.上电复位与按键复位典型电路。

（摘自百度知道的解答）51单片机是高电平复位，所以先看给单片机加5V电源（上电）启动时的情况：这时电容充电相当于短路（电容特性：通交流，隔直流，上电瞬间相当于交流），你可以认为RST上的电压就是VCC，这是单片机就是复位状态。随着时间推移电容两端电压升高，即造成RST上的电压降低，当低至阈值电压时，即完成复位过程。

如果按下SW（按键复位中的帽子按键），的确就是按钮把C短路了，这时电容放电，两端电压都是VCC，即RST引脚电压为VCC，如果超过规定的复位时间，单片机就复位了。当按钮弹起后，RST引脚的电压为0，单片机处于运行状态。

51单片机复位要求是：RST上加高电平时间大于2个机器周期，你用的12MHz晶振，所以一个机器周期就是1us，要复位就加2us的高电平即可。

图中的RC常数是51K×1uF=51ms（这是百度的配图计算，能够推算R和C的取值，取值仅供参考，以元件常见值为佳），即51毫秒，这个常数足够大了。
