51单片机实例讲解，数码管显示数字“5555”程序
利用单片机及某些数字电路块的结合，可以实现静态字符的显示。本例是利用74LS164八位移位寄存器(串入、并出)与单片机串行口结合，使数码管静态显示数字“5555”。
图20 显示字符“5555”接线原理图
在图20的电路中，74LS164的相关引脚与数码管的a、b、c、d、e、f、g引脚相连接，并且74LS164为串行输入、并行输出，所以L4LS164串行输入的数据与数码管对应字符的关系见表7。
表7 L4LS164串行输入的数据与数码管对应字符的关系表
(2)数码管显示数字“5555”硬件电路元器件(见表8)。
表8 数码管显示数字“5555”硬件电路元器件表
(3)数码管显示数字“5555”程序流程图(见图21)。
图21 显示数字“5555”程序流程图

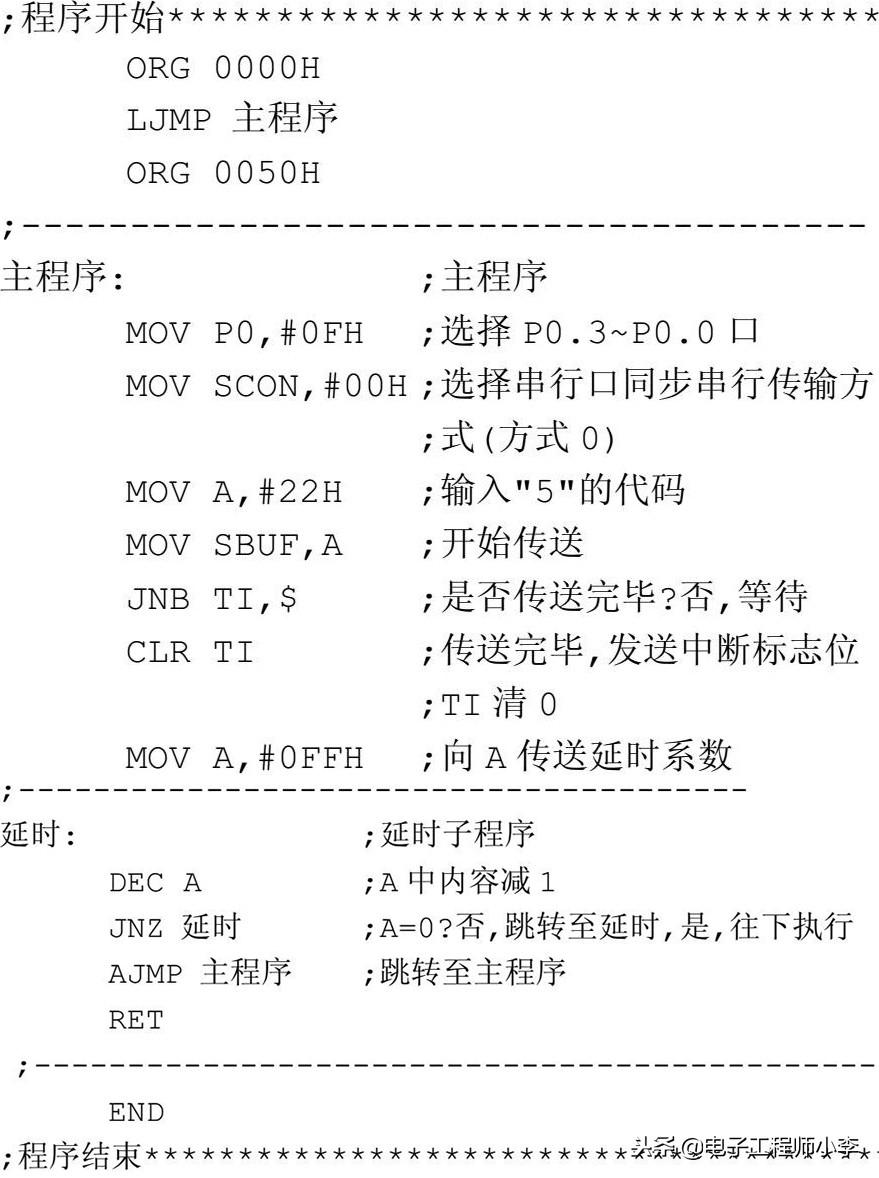

(4)数码管显示数字“5555”程序。
单片机驱动数码管设计详解(用74HC595实现)
简单设计了一个单片机驱动数码管的电路，该设计中只使用了4位数码管，占用了单片机3个IO口，如果驱动芯片全用满可以驱动8位数码管。仅供初学者分享学习。
1. 数码管显示设计
本设计使用了一个4位的数码管，为共阳型，为了节省单片机的IO口，使用了两片74HC595作为数码管的驱动芯片，共占用3个IO口。74HC595部分电路图如下：
与单片机相连接的三个脚分别为：HC_DAT,HC_RCK,HC_CLK。两片595采用级联方式，即U2的第9脚接到U3的第14引脚。
2. 74HC595简介
74HC595是8位的移位寄存器，串入并出，并具有锁存功能，被广泛的用于数码管、点阵的驱动电路中。其管脚介绍如下：
15：数据输出A-接数码管数据A段；
1：数据输出B-接数码管数据B段；
2：数据输出C-接数码管数据C段；
3：数据输出D-接数码管数据D段；
4：数据输出E-接数码管数据E段；
5：数据输出F-接数码管数据F段；
6：数据输出G-接数码管数据G段；
7：数据输出H-接数码管数据H段；
16：电源正脚-接电源正；
8：电源负脚-接电源负；
14：数据输入脚-接单片机管脚；
12：数据锁存时钟-接单片机管脚；
11：数据输入时钟-接单片机管脚；
13：使能输出脚-低电平有效，接低电平；
10：数据清零-不清零，接高电平；
9：数据级联输出-接下一片595的数据输入脚；
74HC595的真值表如下：
知道了74HC595的引脚定义和真值表，那该如何编程呢？下面重点来了，通过时序图来编程。看重点！！！
3. 74HC595时序图
我是重点！我是重点！我是重点！
通过时序可以看出：
SCK是上升沿的时候要把数据写入；
RCK是上升沿的时候数据才能锁存显示；
有数据操作的过程中RESET必须是高电平；
EN必须是低电平，595才能工作；
知道了以上4点就可以写程序了。其中3、4条是硬件连接上的事情(也可以用单片机的IO口来连接，这样的话可以随时控制74HC595的工作与否情况)。写程序主要靠1、2条。下面具体操作。
4. 程序实例
看下面一段程序：
第39行：HC595_CLK(0)的原型如下：
HC595_CLK(0)是让CLK处于低电平，即上升沿还没有来到；
HC595_DAT(1)就是要把写入的数据准备好；
temp<<1是将数据移位，即一个字节分八次写入；
HC595_CLK(1)是让CLK处于高电平，即上升沿来了；
以上几句解释一下就是：
在CLK时钟上升沿来临之前把要写入的数据准备好，等上升沿来了就把准备好的数据写入。 这就是对时序图的解释。
记住，这仅仅是把数据写入到了74HC595中，但是还没有让74HC595锁存，即没有让数据显示出来，如果让数据显示的话，必须要给RCK一个上升沿(即时序图中的第2条)，操作如下：
单片机执行完这个程序后，数据才会在数码管上显示出来。
这一节内容的难度较大，主要是因为时序图这个东西是很模糊的一个内容，大家可以慢慢理解体会。
本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8
