红外测温报警系统。
大家好，今天给大家介绍一款基于单片机的红外测温控制系统。
·这个是电源开关，按下系统上电，上电之后第一行显示的是年月日，这是时分秒，这是温度，这个是统计的人数，这个是报警阈值，报警阈值按钮可以加减。
·这个是红外探头，可以手放在它，现在温度超过设定阈值的时候，它会蜂鸣器报警。
·这个是一个人通过，它会记录一次，这第二次，这第三次，这可以查看记录值，这是第一次记录的值，这个向下翻，这第二，这第三次，这是后面的记录单，没有了，这个是对记录进行清零。
·这个是单片机的复位键，按住了单片机就复位了。
本设计的主要功能就这些，谢谢大家。
自制简易红外激光报警器

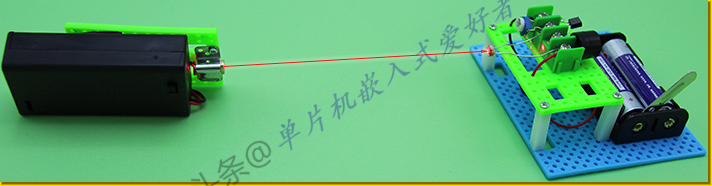

相信大家看过的大片里肯定遇到过，激光防盗报警的情景。那么我们如果做一个简易激光防盗报警器呢。下面就给大家介绍下如何自制一款简易激光报警器。
制作材料：
1.可调电阻
2.光敏电阻
3.有源蜂鸣器
4.PNP三极管SS8850
5.电池
6.激光头
下面对各个材料做下介绍：
1.可调电阻

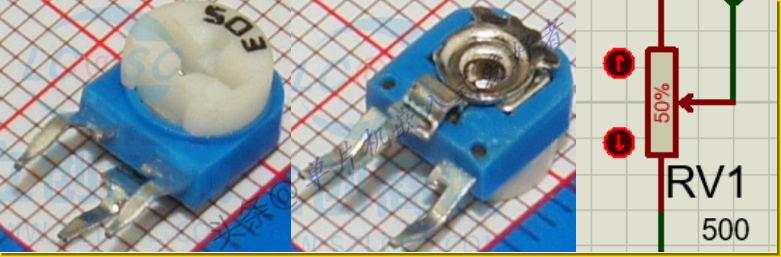

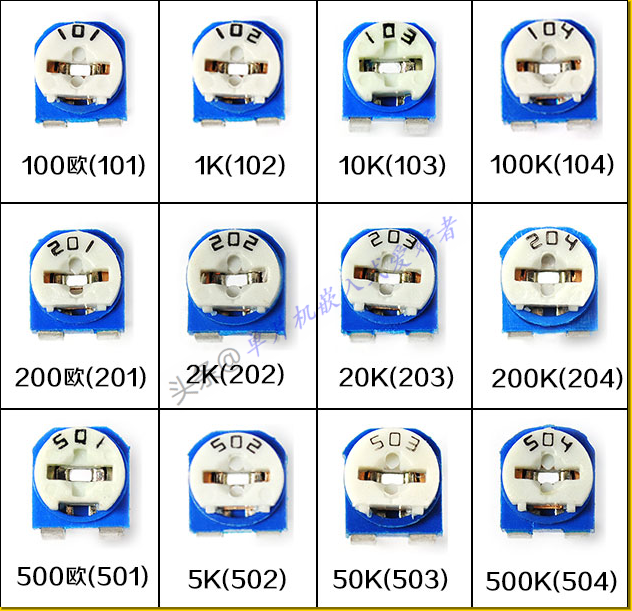

可调电阻有3个脚，使用时一般接中间一个脚和另外一个脚，实物图和电路中的符号图表示如下：
器件上的标号，表示电阻的阻值，采用的是数值标示法。502就是0~5k之间的阻值可调。
2.光敏电阻
光敏电阻是一种对光比较敏感的电阻，一般我们使用的光敏电阻的阻值和光强成反比，当光敏电阻器接收的光变强时，它的阻值会变小。光敏电阻的实物图如下：

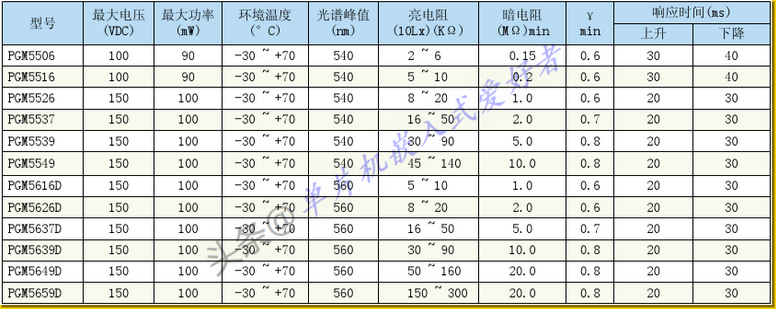

一般光敏电阻在亮的环境下其电阻的阻值一般在几K~几百K之间，在暗的环境下其电阻值一般在几百K~几十M之间，具体看你选的是什么型号的光敏电阻了，下面给出一张光敏电阻不同型号各个参数参考图。
3.有源蜂鸣器

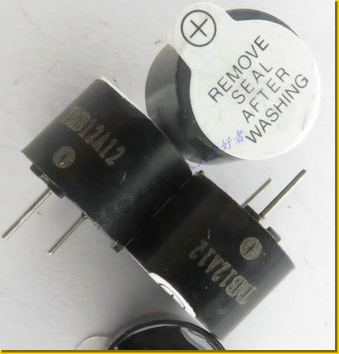

有源蜂鸣器是一种一体化结构的电子发声器，采用直流电压供电。只要供电电源电压接近其标称电压，就能驱动有源蜂鸣器响声。其标称电压有很多种，一般有1.5V、3V、5V、9V、12V这几种。其实物图如下：
4.PNP三极管SS8550

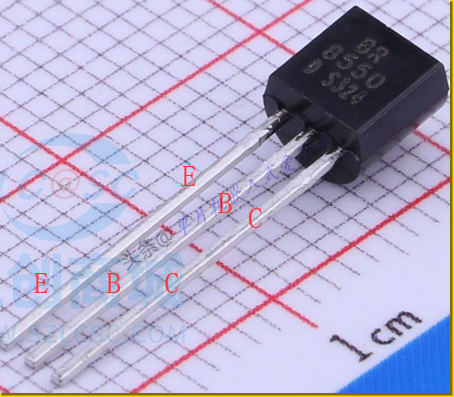

SS8550是PNP型三极管，电路中可当开关使用。SS8550实物图如下：
5.电池
电池可以给电路供电，每节电池一般在1.5V左右，2节串联就可以得到3V左右的电压，电池实物图如下：
6.激光头

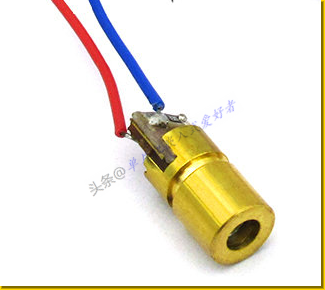

激光头实物图片如下：
上图的激光头由发光管芯、聚光透镜、可调铜套三部分组成，买来的时候一般透镜焦距都是调整好的，并用强力胶水粘好了。我们直接接上对应的电源电压即可使用，发出激光。
介绍完材料后，接下来要说的就是：
简易激光红外报警器的工作原理

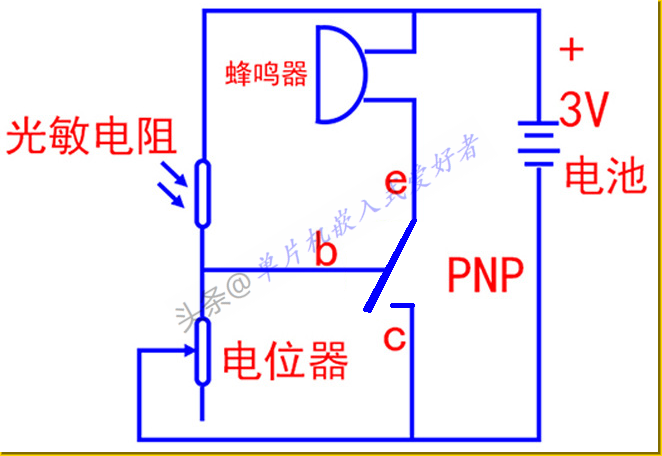

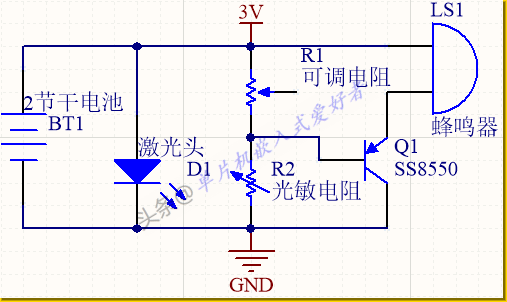

先上一张原理图吧，如下：
当有激光照射到光敏电阻上时，光敏电阻的阻值变小，电位器分压的压降超过0.7V，PNP三极管基极电压大于0.7V三极管不导通，蜂鸣器不响；当有人挡住照射到光敏电阻上的激光时，光敏电阻阻值变大，电位器分压的压降小于0.7V，PNP三极管基极小于0.7V三极管导通，蜂鸣器接通到电池，蜂鸣器响。其实对于上图，可以这样理解，将NPN三级管看成一个开关，通过b点的电压控制开关的通断。

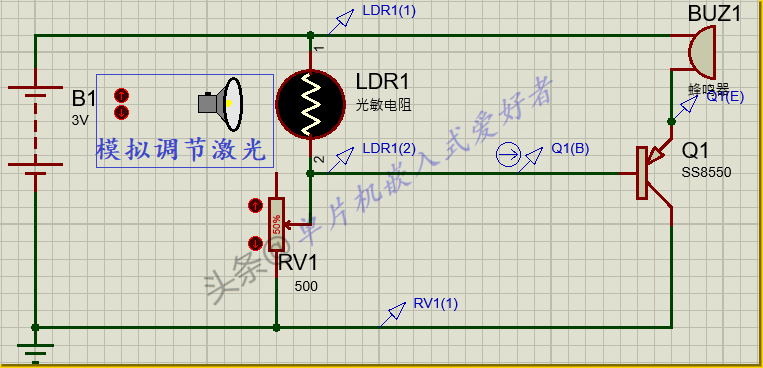

其仿真电路图如下：
仿真电路中通过调整光源的远近，来模拟激光照射在光敏电阻上，从而控制光敏电阻的阻值，以此来调节三极管的通断，控制蜂鸣器响。
需要仿真文件的可以私信我。

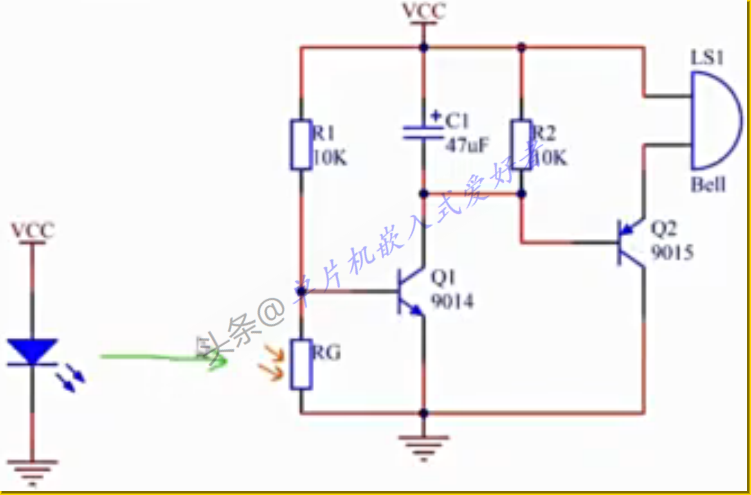

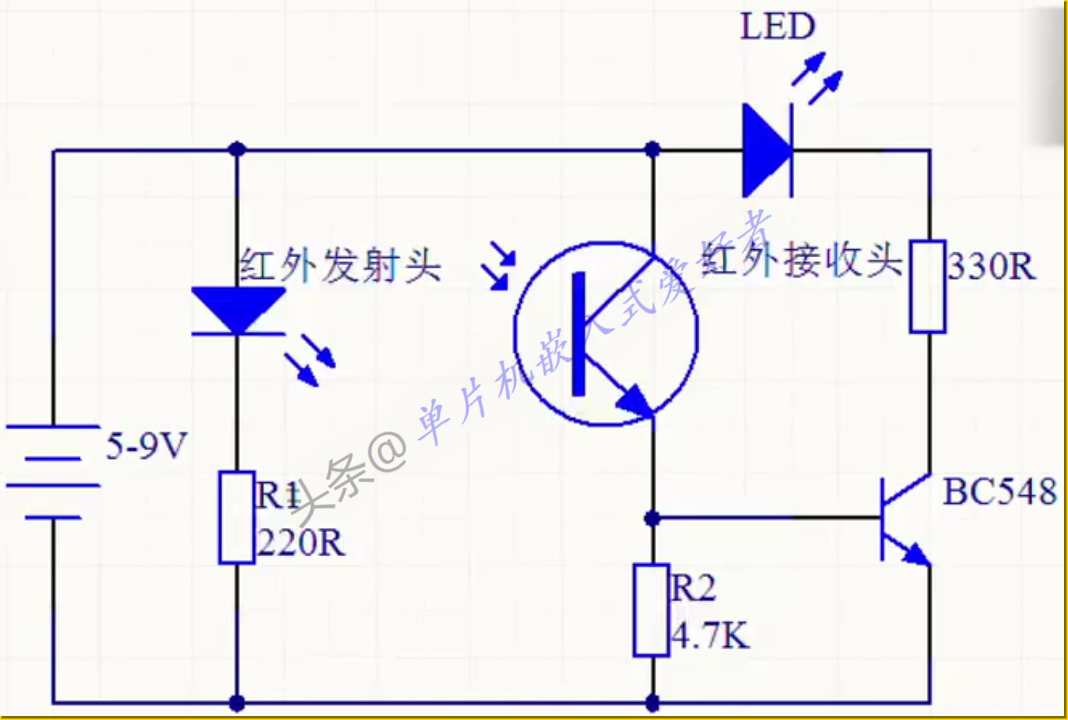

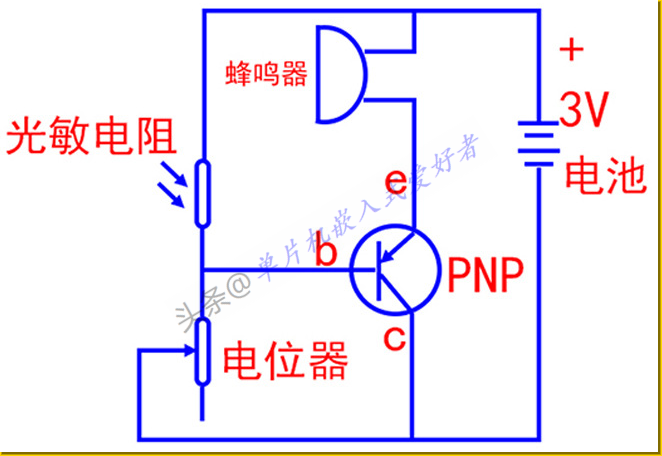

再分享几张网络上收集的简易报警器的电路图
最后再分享下我讲解的视频吧（第一次录视频，有点紧张，说的不好的话大家多理解）
视频加载中...
欢迎大家评论、点赞、转发！有什么不对、不详细的地方也请大家指出补充。
