PISEN品胜近期又推出了20W迷你快充充电器，满足消费者对小体积20W充电器的需求。这款产品有单C口和1A1C双口两种款式，同时又有黑白配色可选，考虑十分周到。下面充电头网就对品胜20W单C口迷你快充充电器进行详细拆解，以此为代表看看产品设计做工如何。
一、品胜20W充电器外观
包装盒主体黑色配色，正面印有PISEN品牌、充电器外观图以及卖点标识。

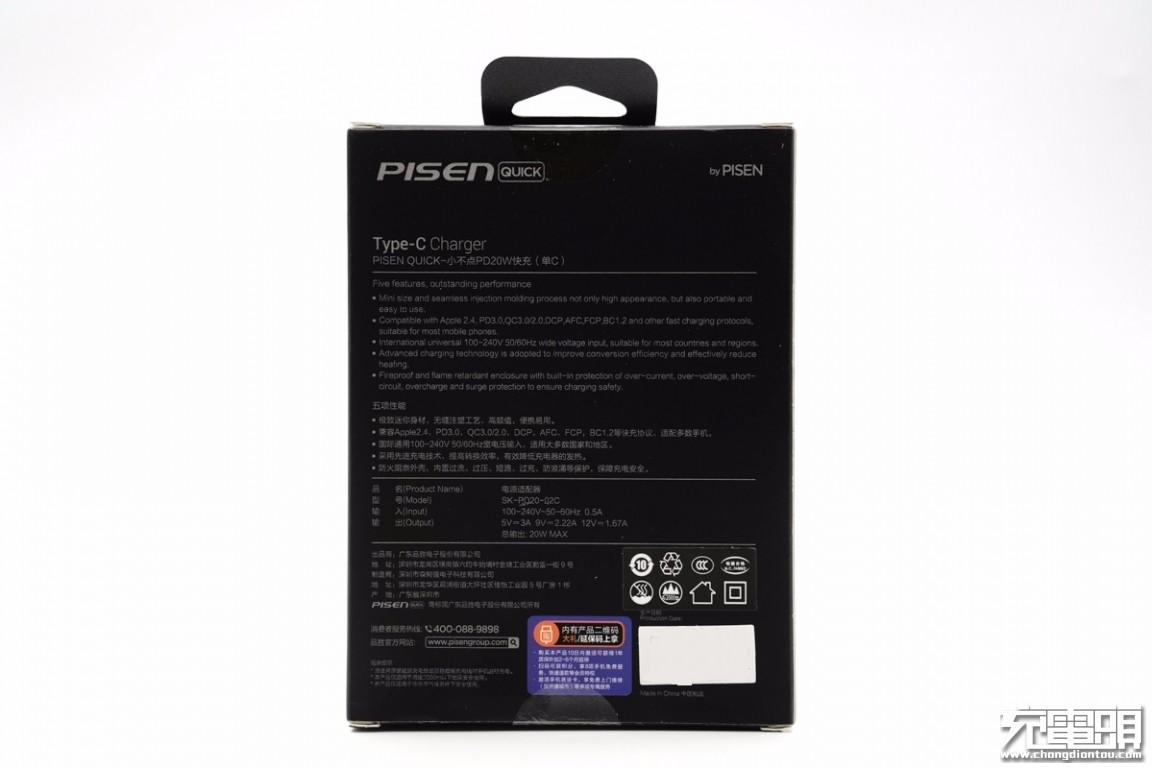

背面印有充电器特性描述和参数。

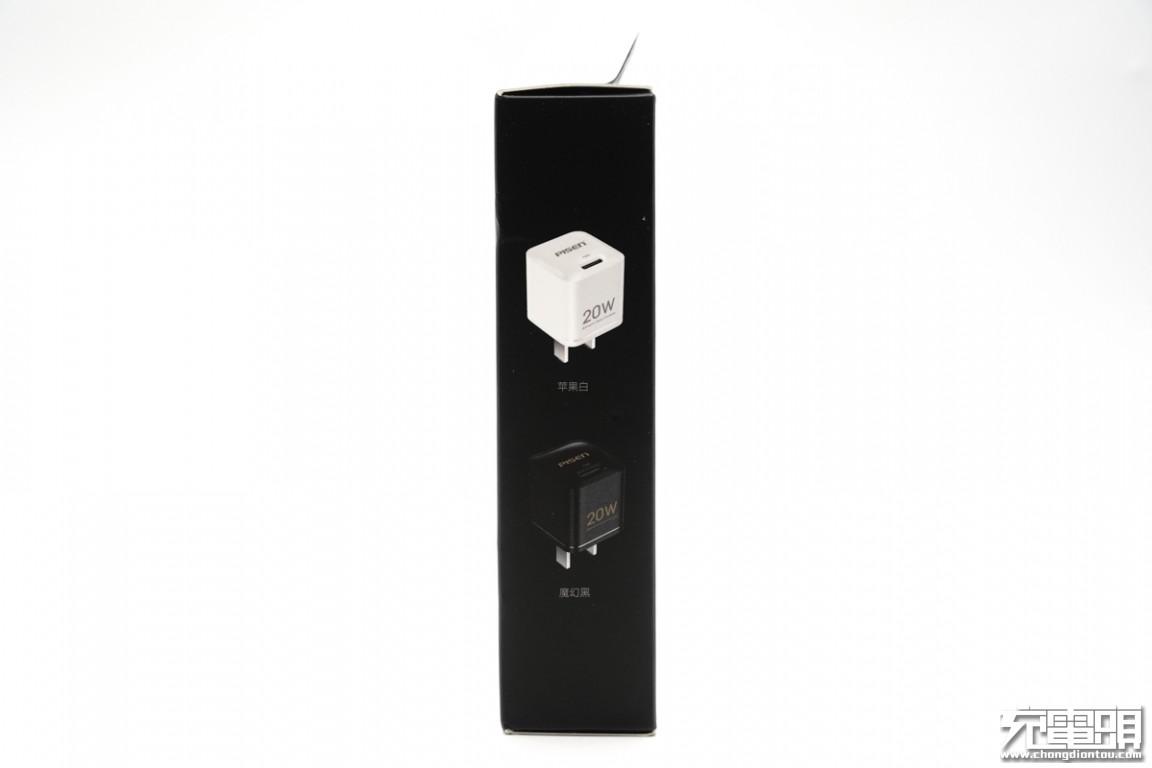

侧面印有充电器外观图，有黑白款式可选。

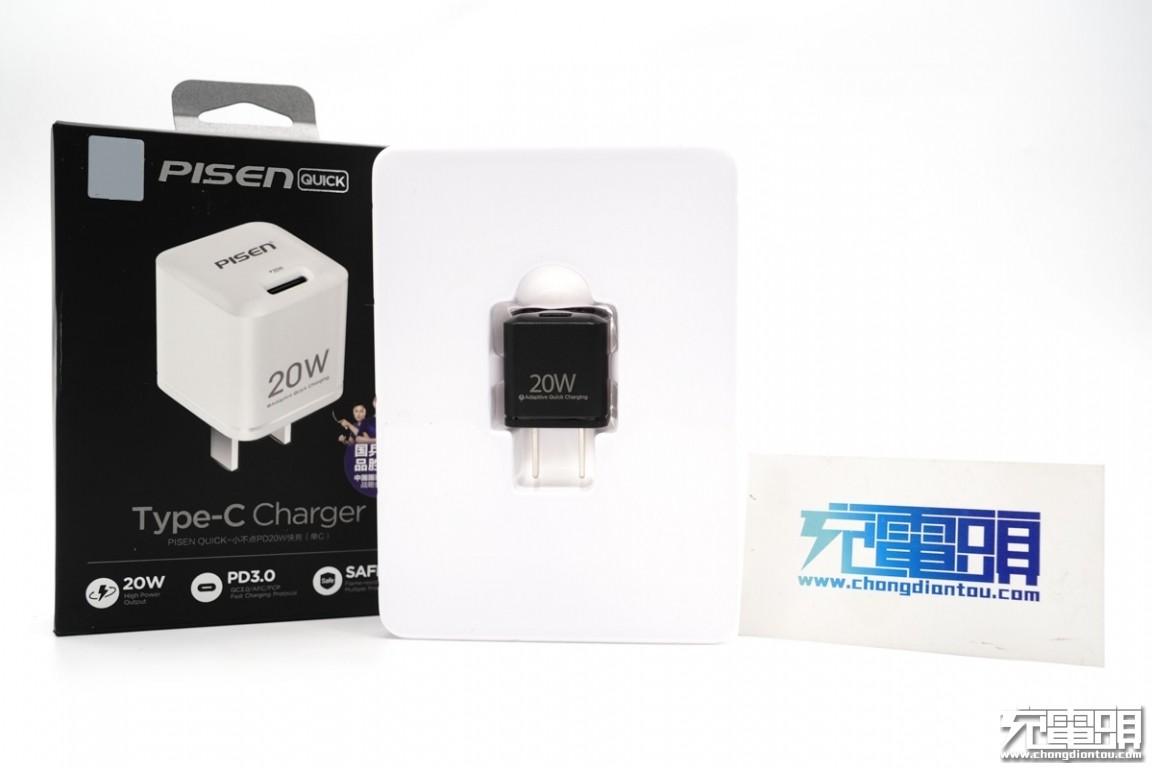

包装内采用塑料托盘固定保护充电器。
品胜20W充电器采用小方块造型设计，腰身哑光处理，输出顶面微凸，并且采用亮面设计，腰身一面上印有20W快充字样。

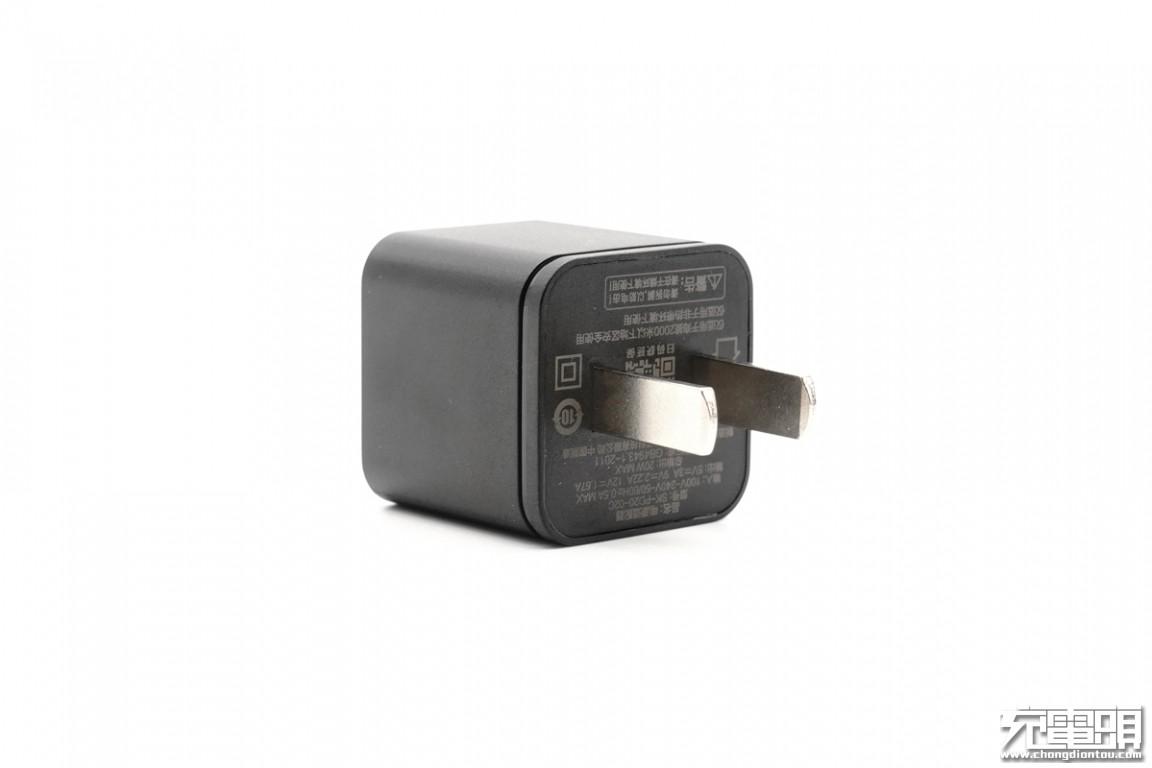

充电器输入端配备固定式国标插脚。

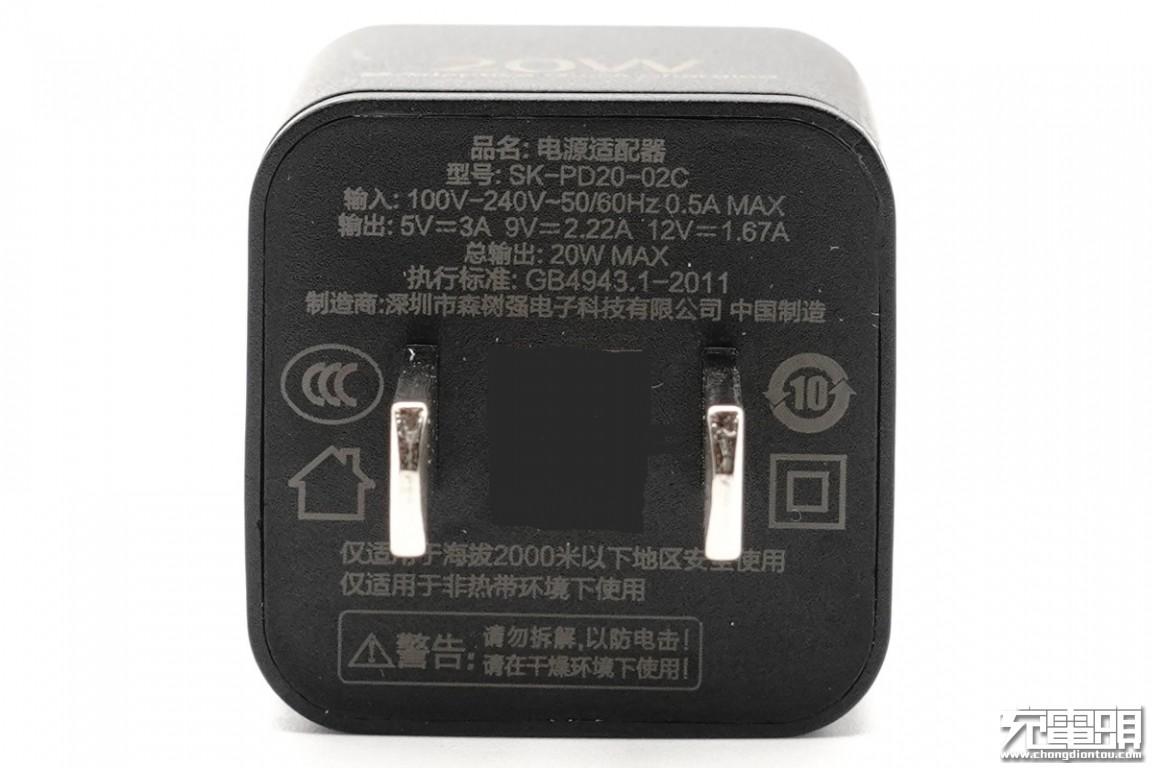

输入端外壳上印有充电器规格参数信息型号：SK-PD20-02C输入：100-240V~ 50/60Hz 0.5A输出：5V3A、9V2.22A、12V1.67A总输出：20W MAX制造商：深圳市森树强电子科技有限公司产品已经通过了3C认证。
机身顶面特写，USB-C口黑色胶芯不露铜，此外还设有PISEN品牌logo和20W标识。

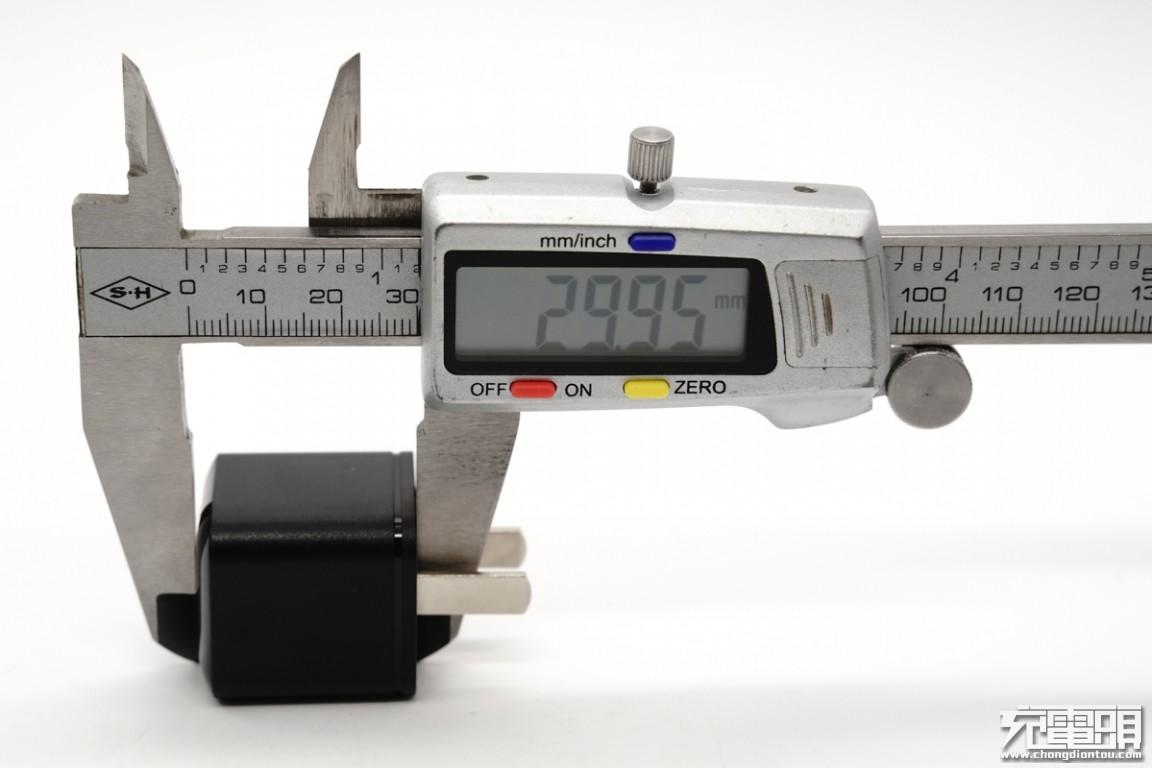

使用游标卡尺实测充电器机身长度为29.95mm。

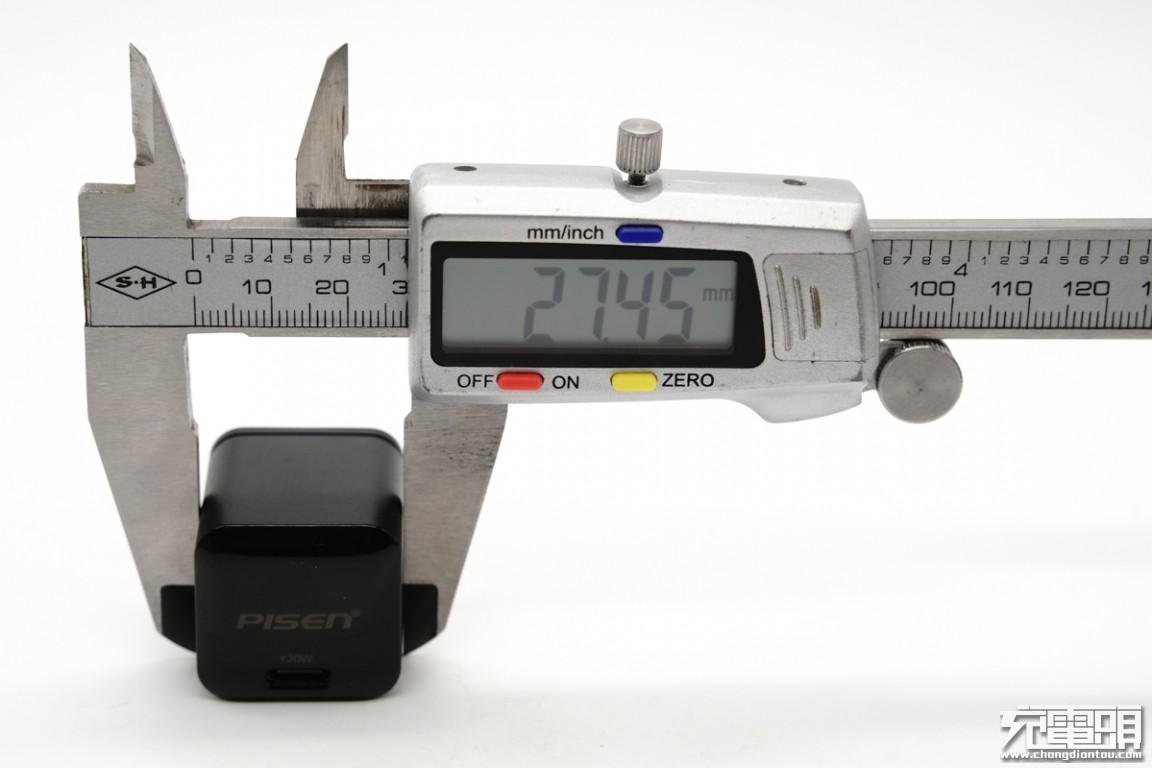

宽度为27.45mm。

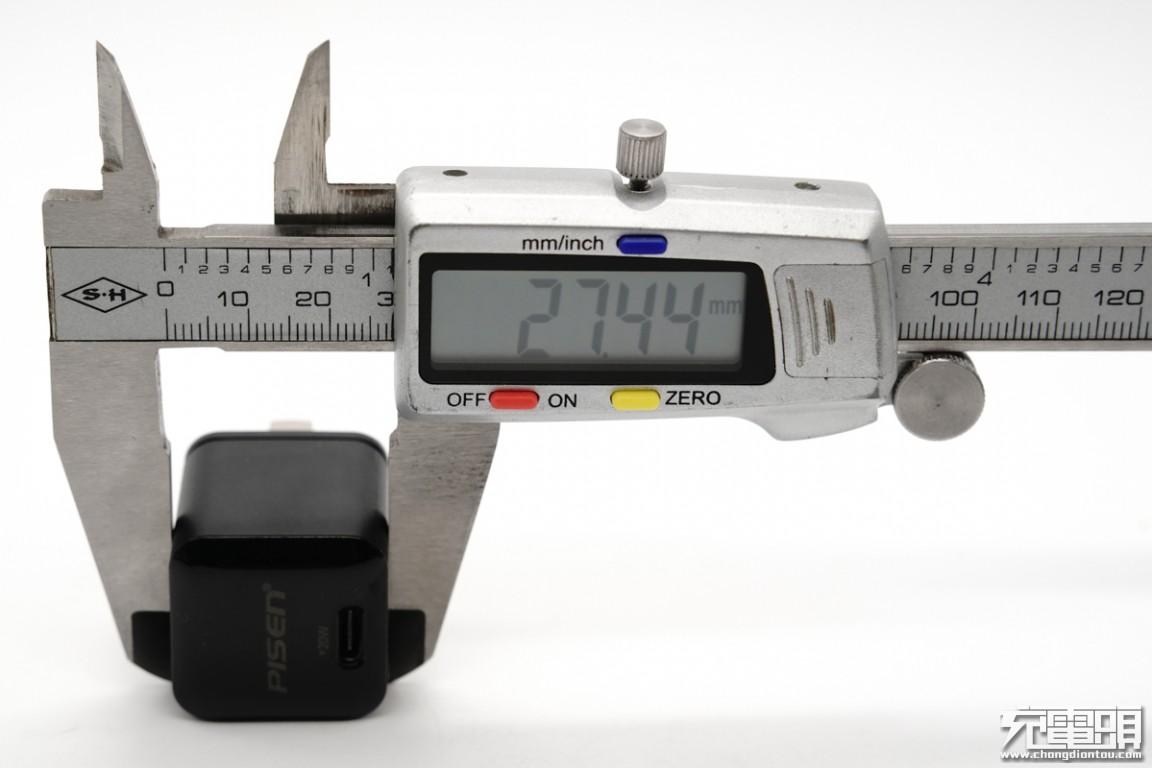

厚度为27.44mm。

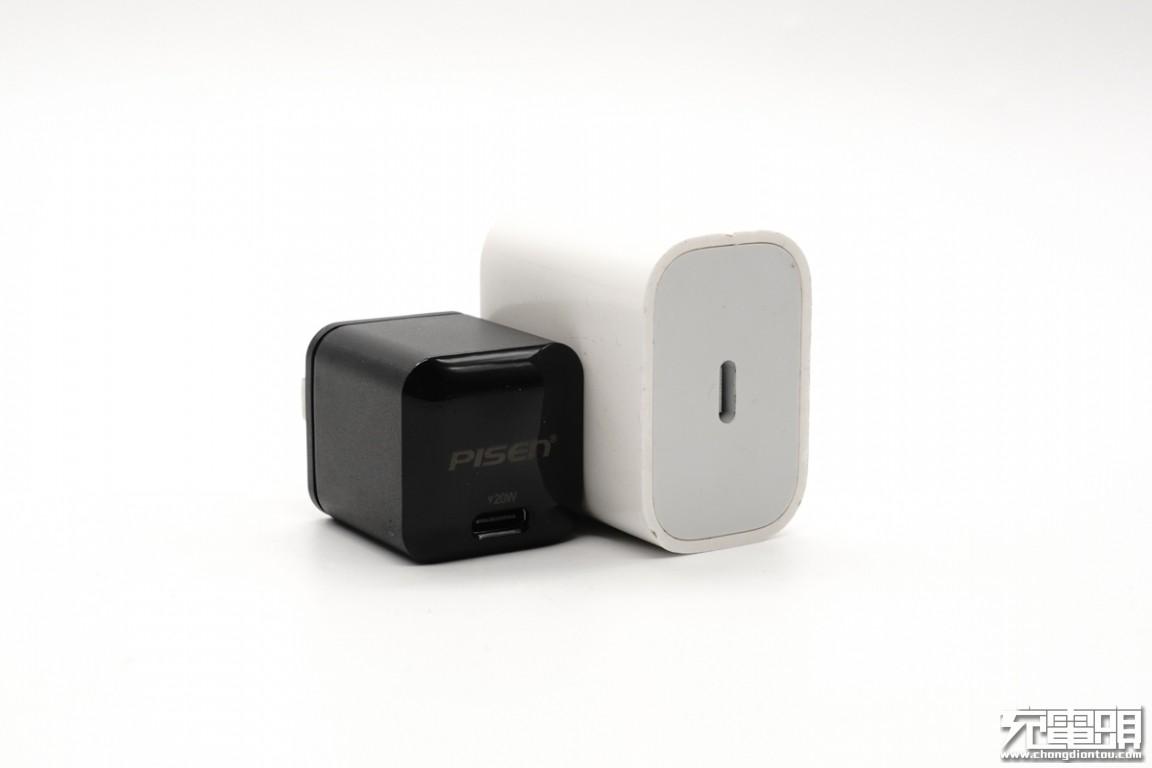

和苹果20W充电器大小直观对比，体积要小得多。

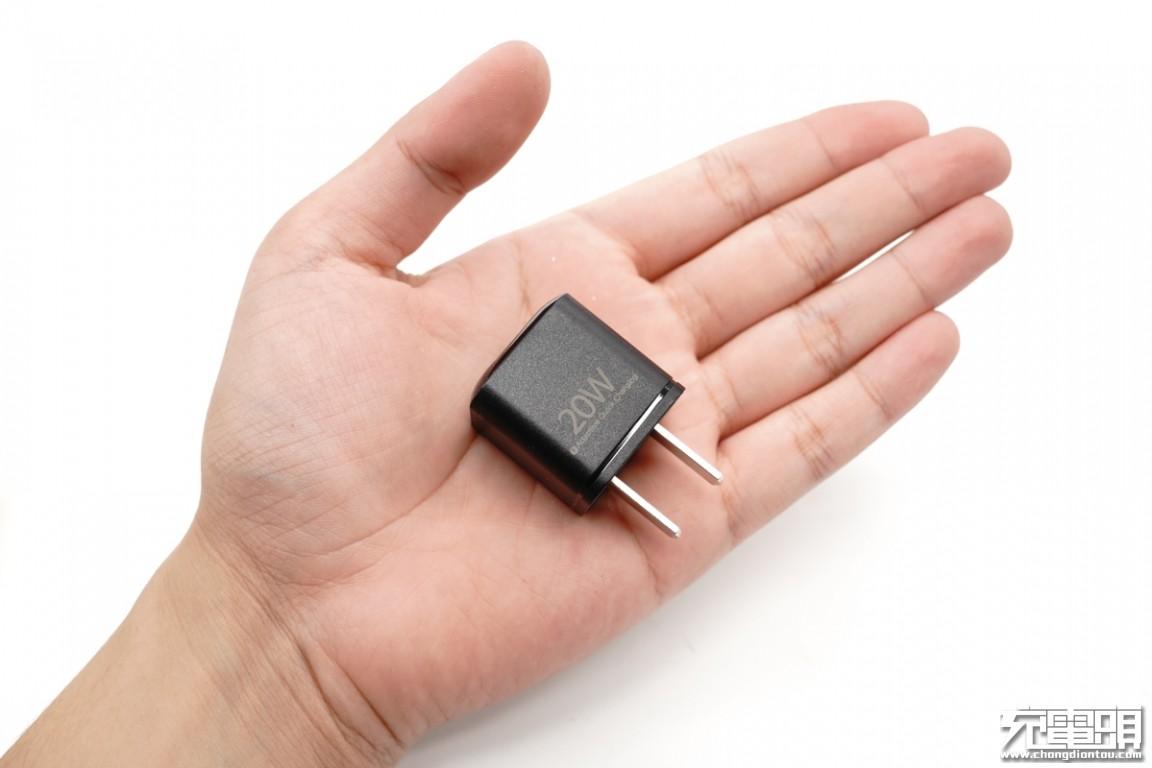

拿在手上的直观感受，十分小巧。

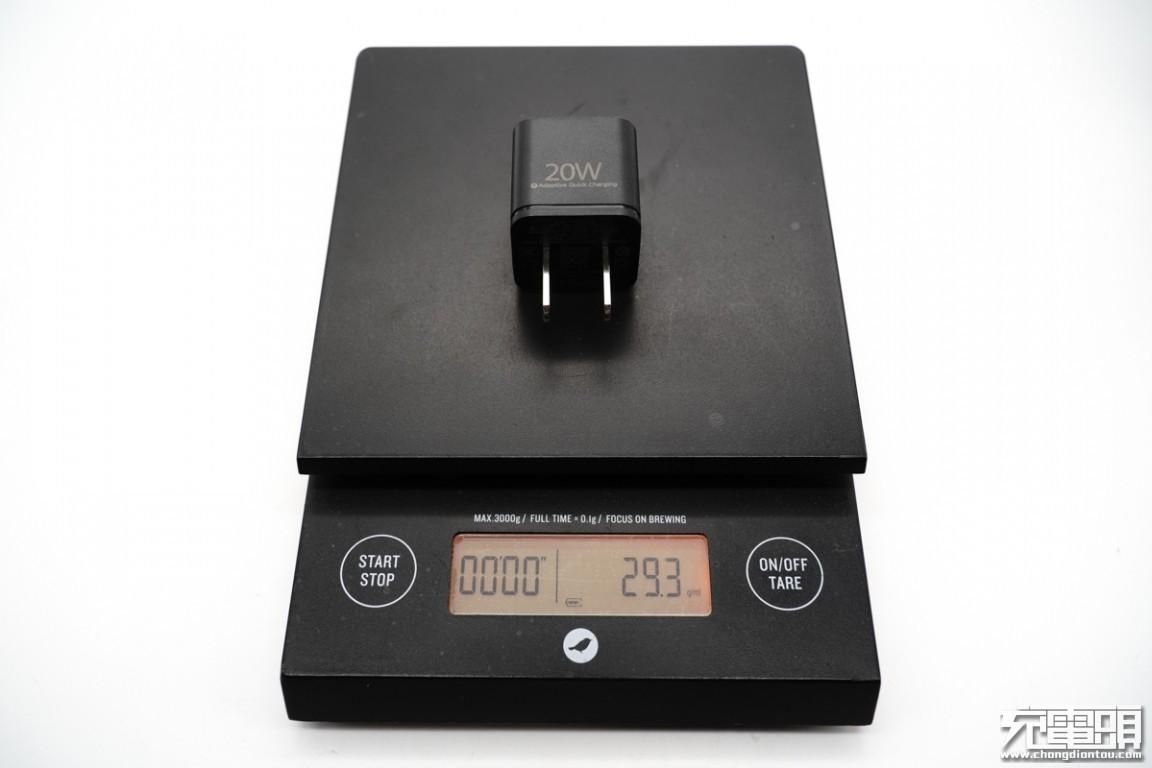

净重约为29g。

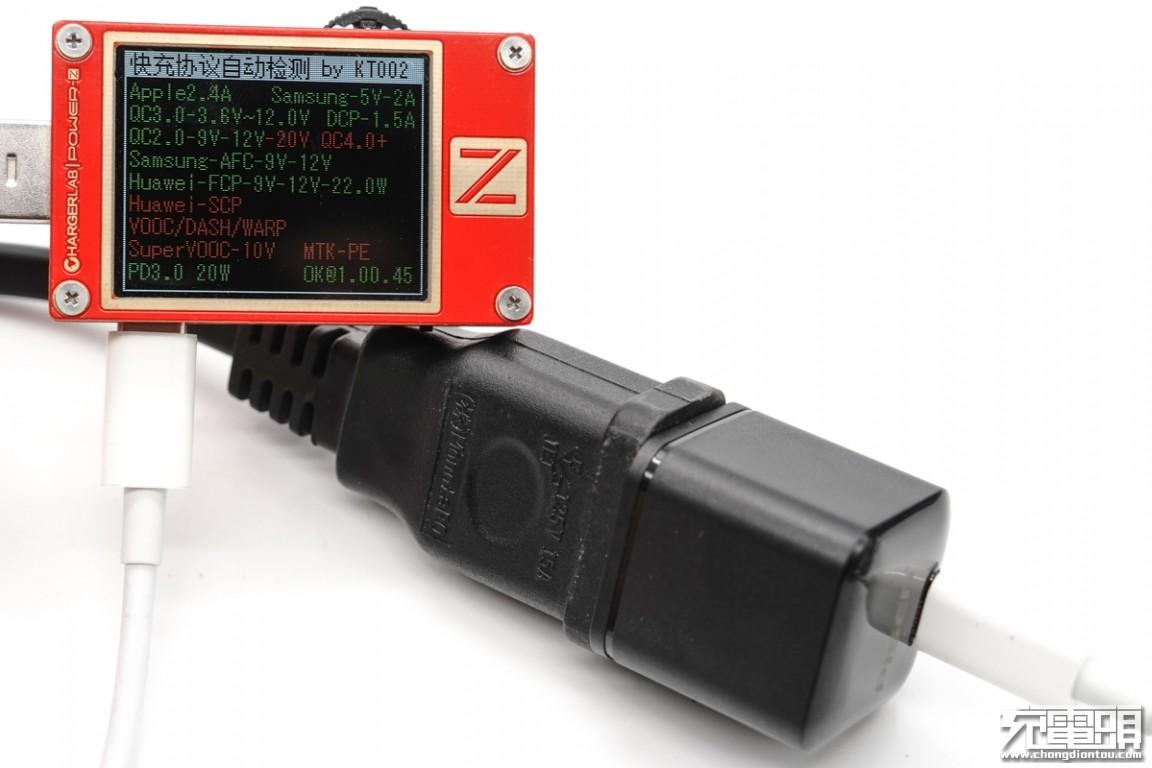

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。
此外PDO报文显示USB-C接口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、品胜20W充电器拆解

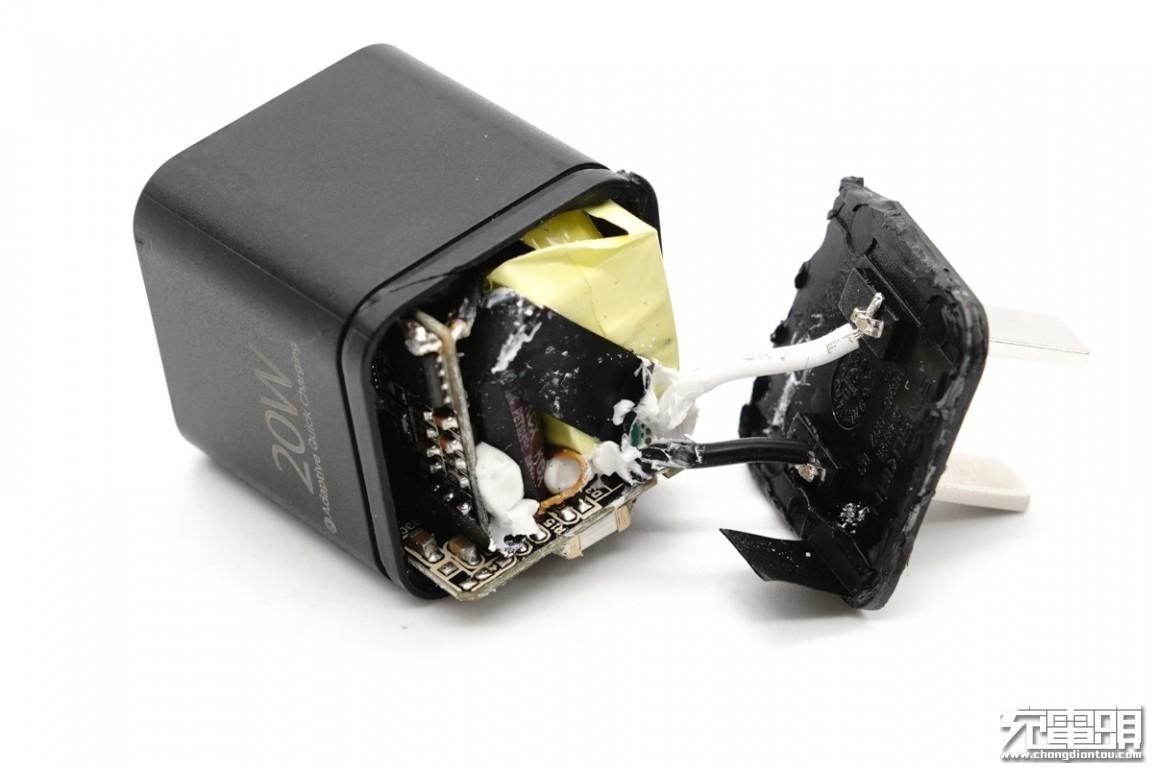

将输入端外壳拆开，边缘采用超声波焊接工艺封装，连接导线打胶处理。

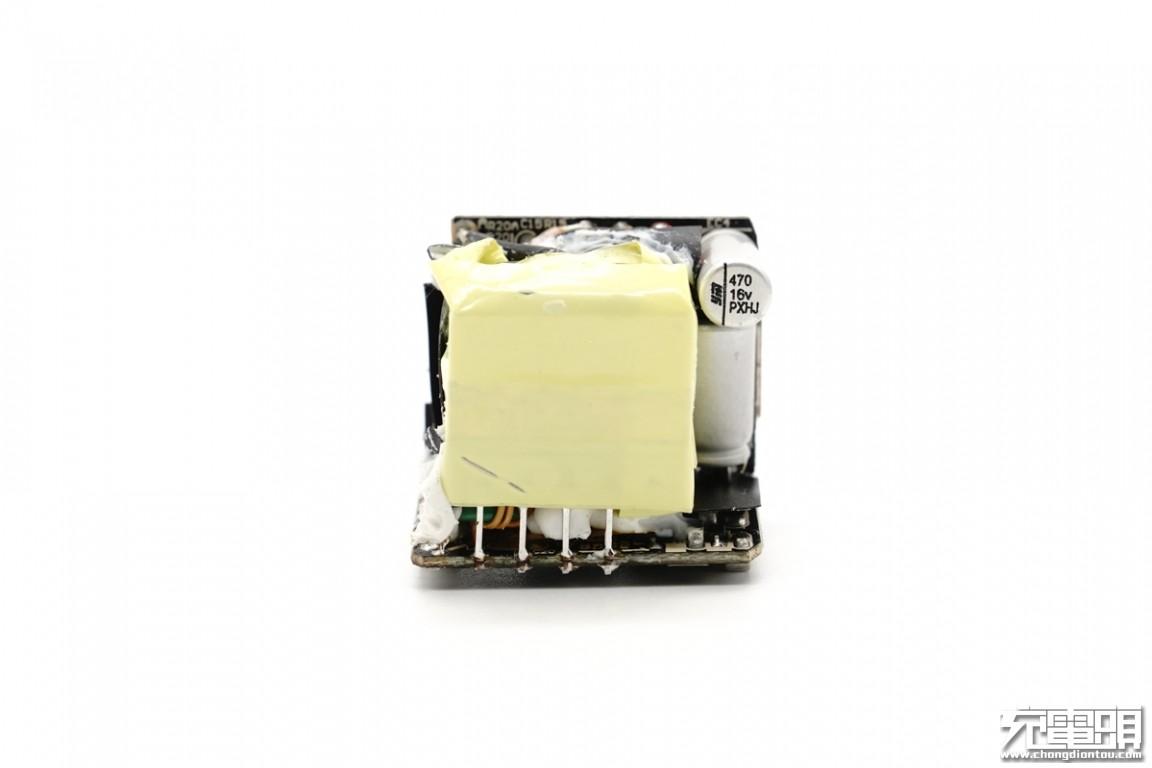

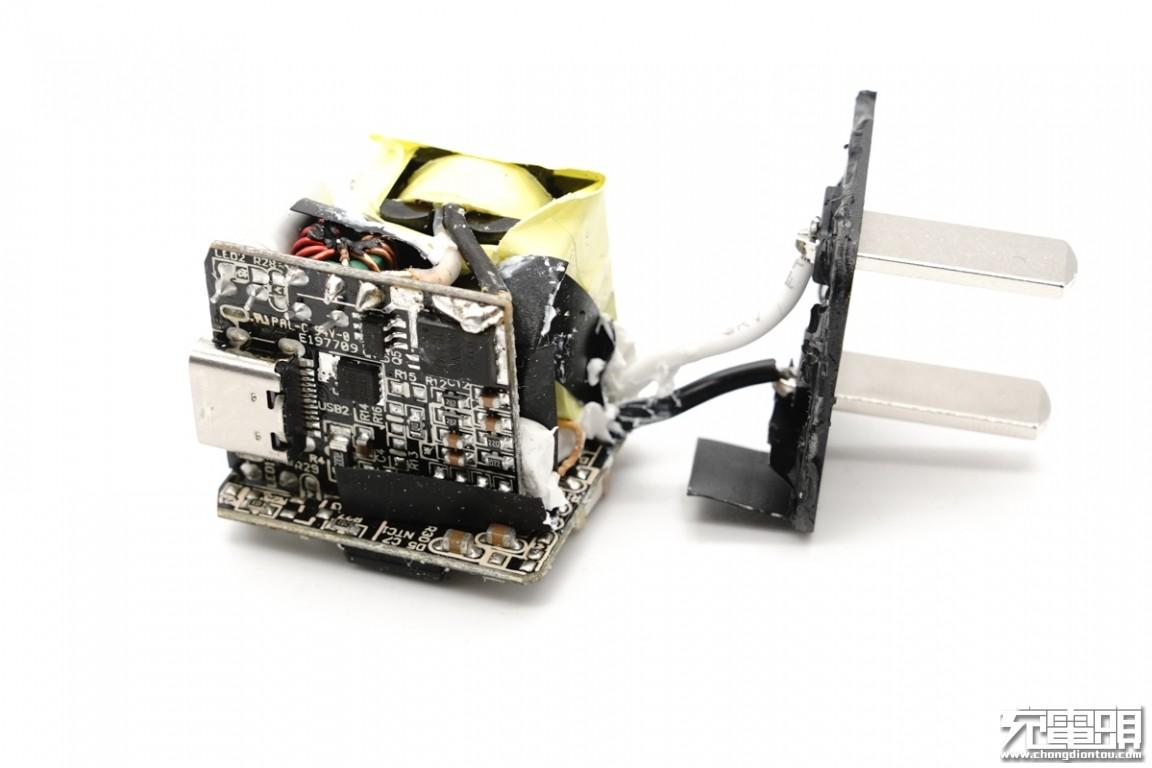

将充电器取出，主板一侧垂直焊接一块输出小板。
经过对充电器观察分析发现，品胜20W PD快充充电器采用了典型的开关电源输出宽范围电压，再由PD协议芯片通过光耦控制输出电压的架构。下面就由输入端开始为大家一一介绍这款产品的用料。
输入端一览，共模电感打胶固定，高压滤波电解电容夹在小板和变压器之间。

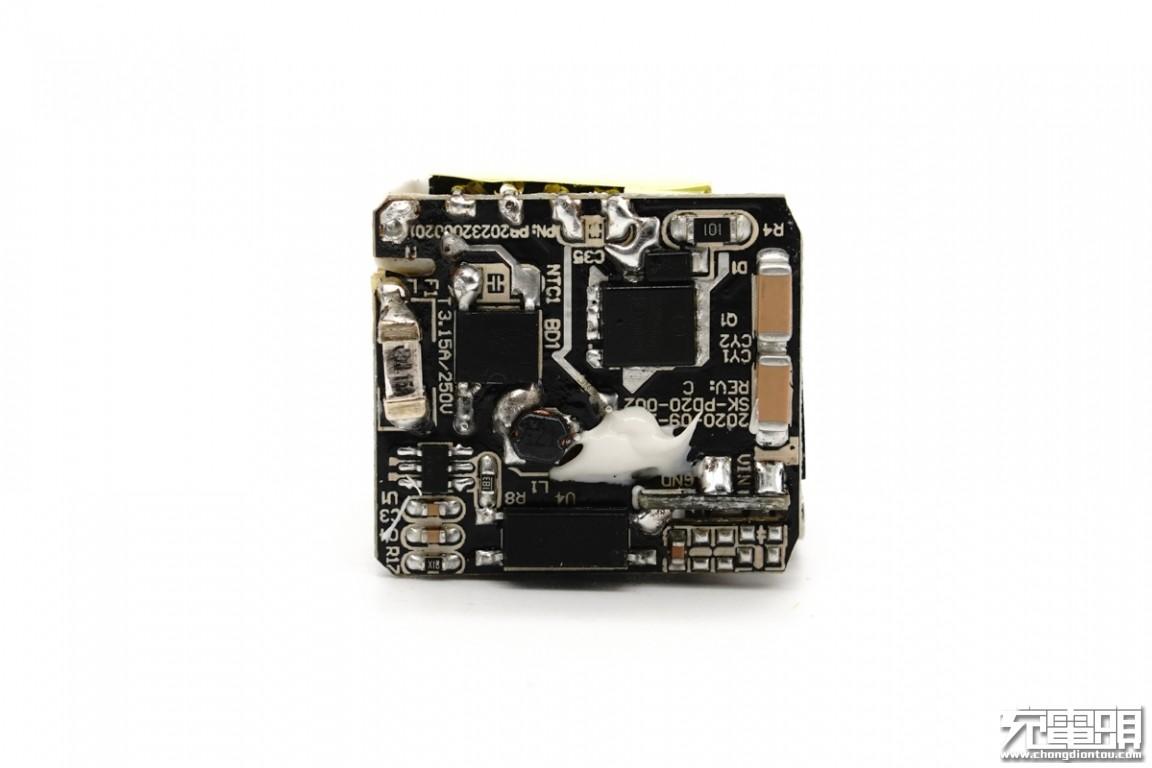

主板背面设有保险丝、整流桥、PWM主控芯片、初级开关MOS以及光耦。

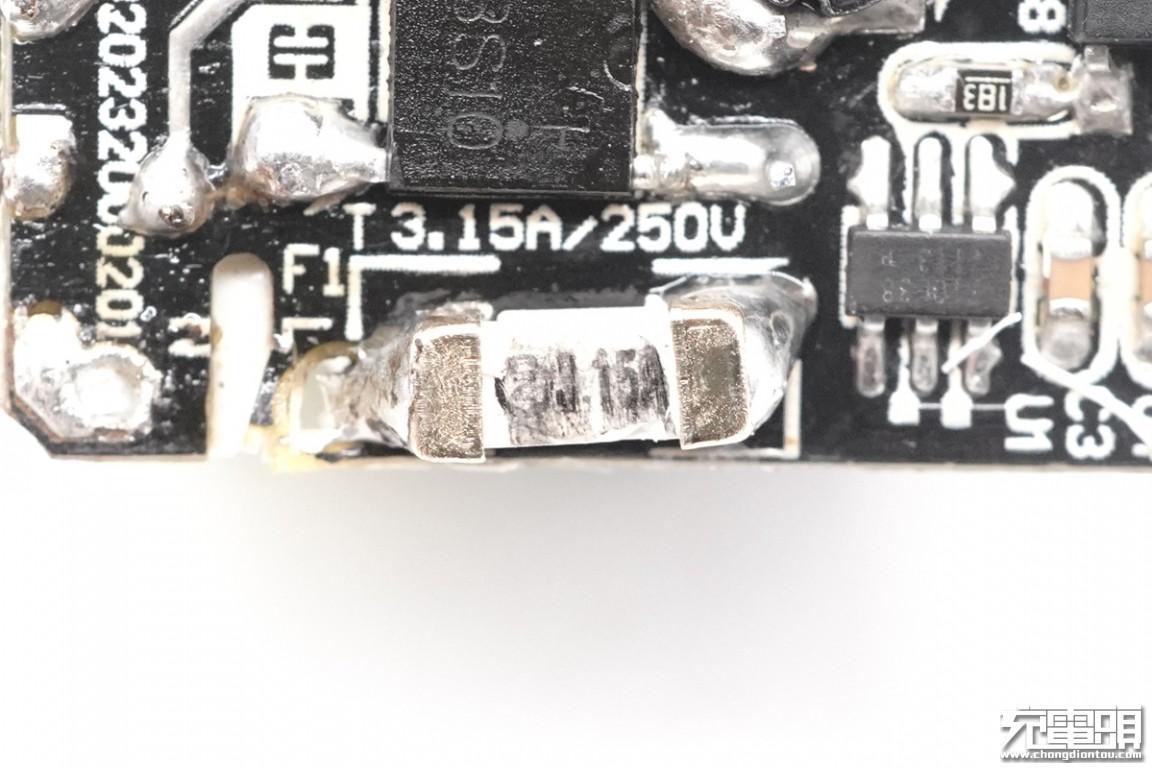

保险丝特写，额定电流3.15A。

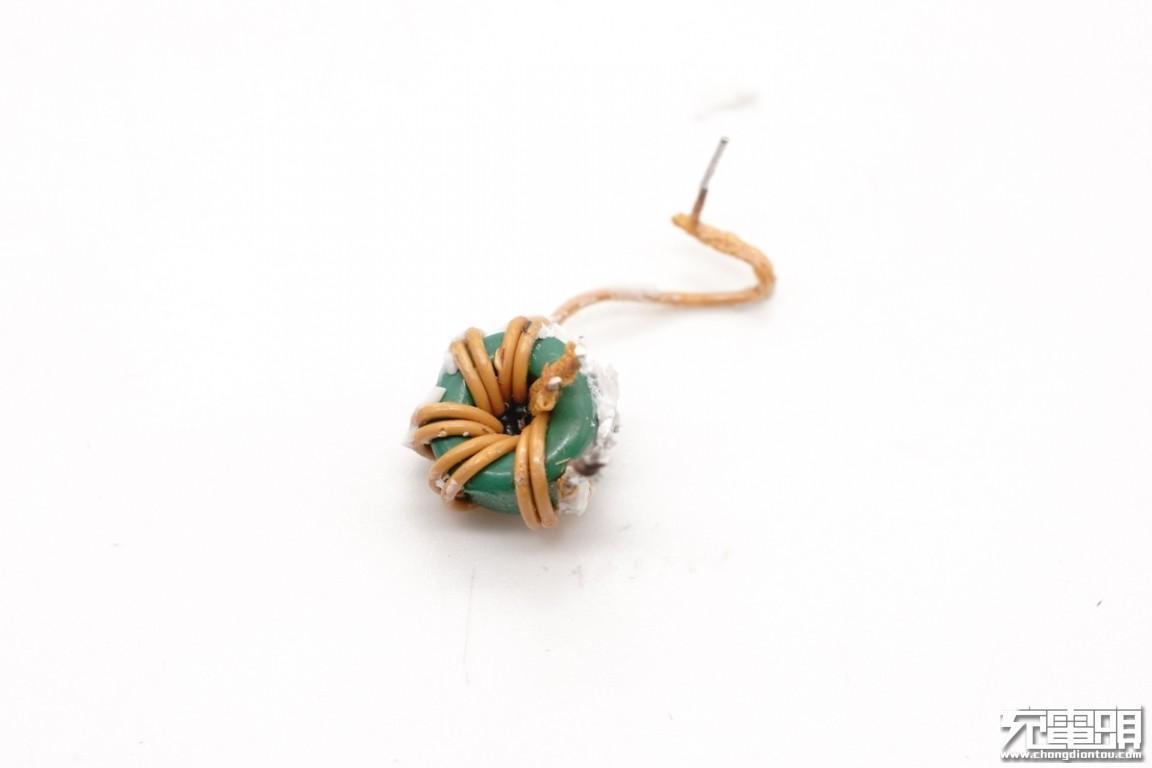

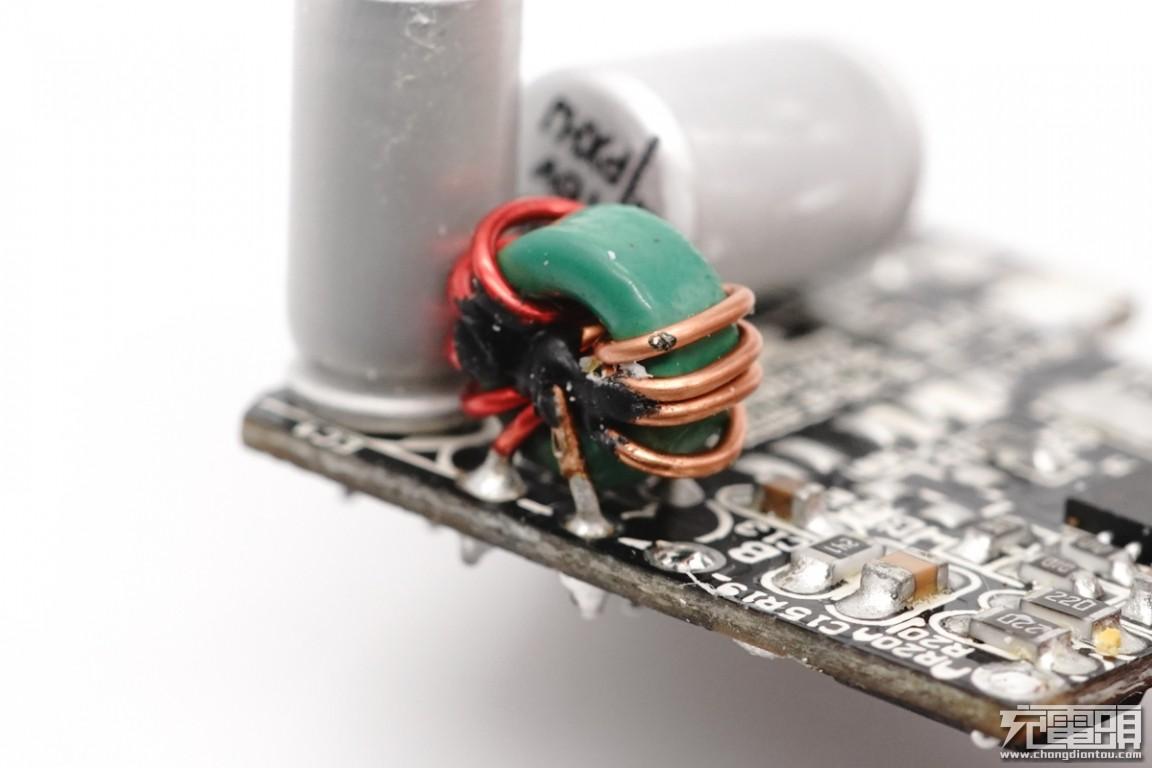

共模电感特写，用于滤除EMI干扰。

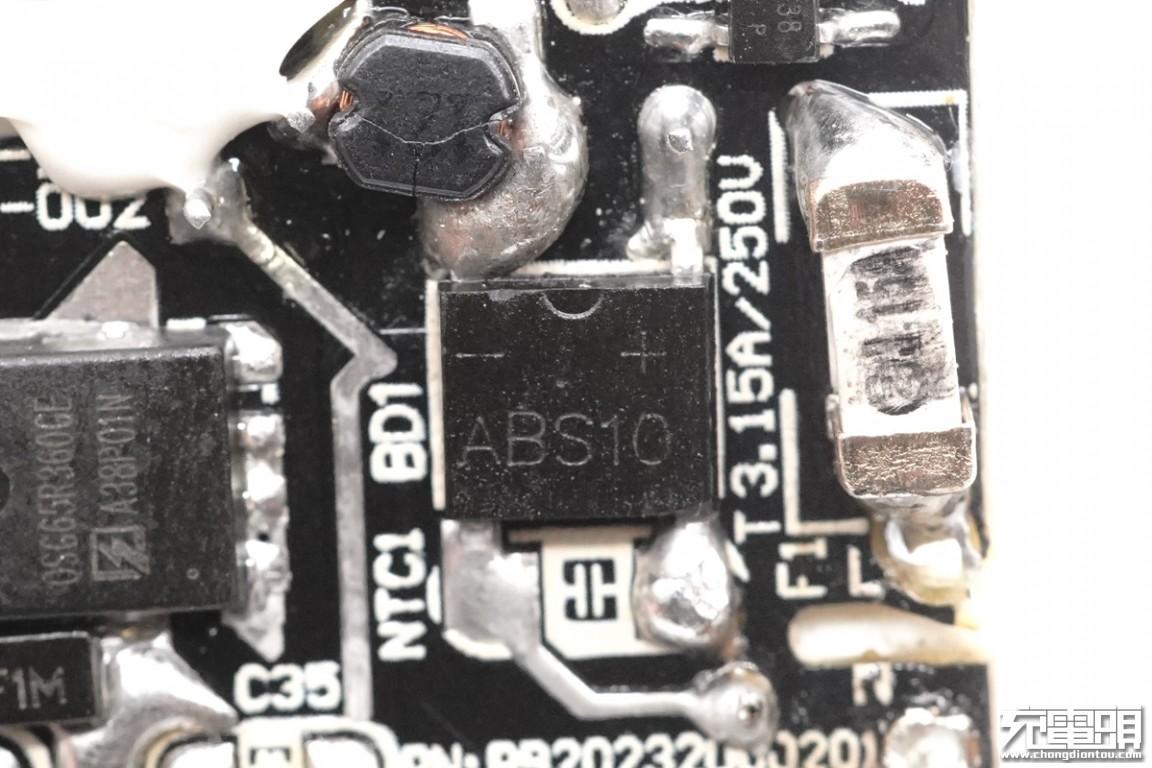

输入端ABS10整流桥。

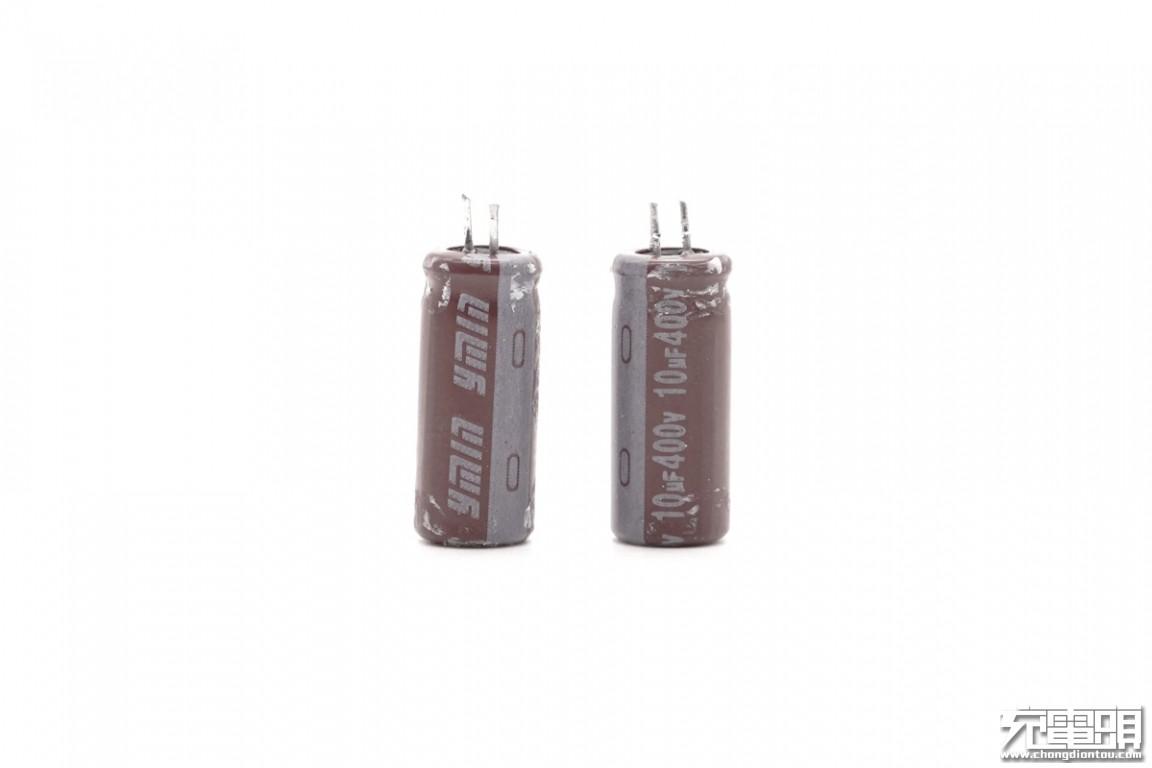

两颗高压电解电容来自永铭，规格均为400V 10μF。

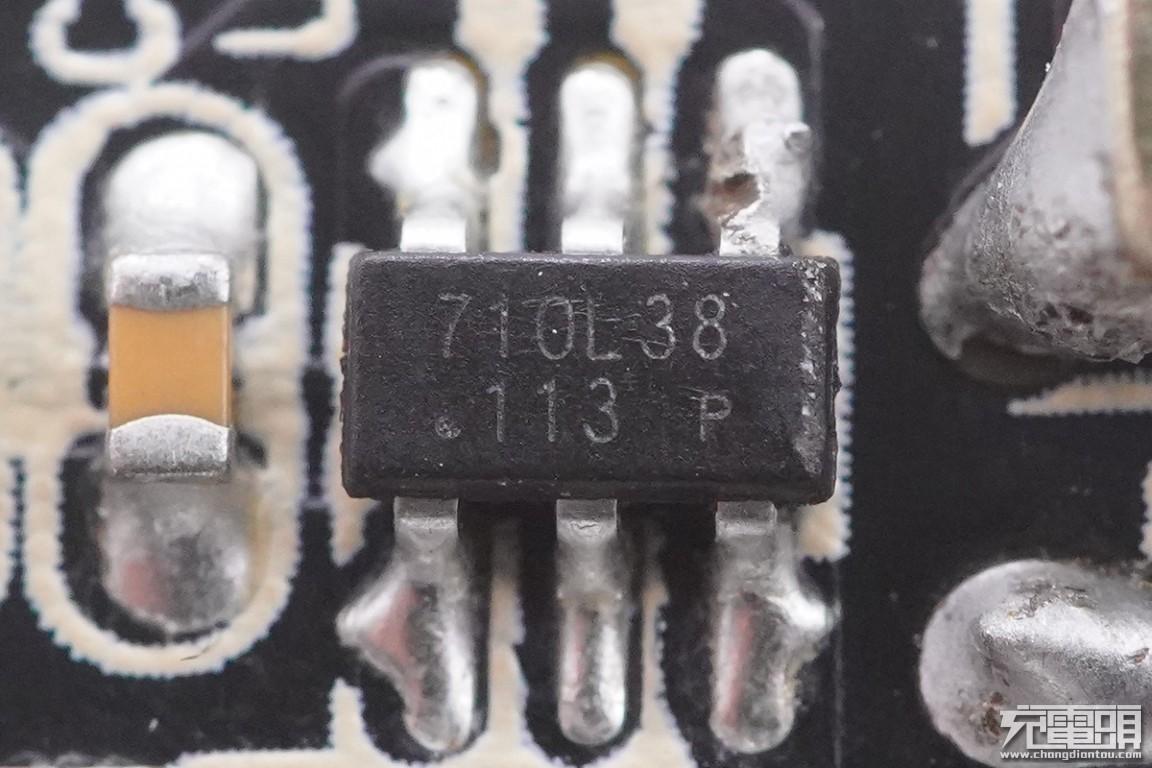

充电器主控芯片丝印710L38。

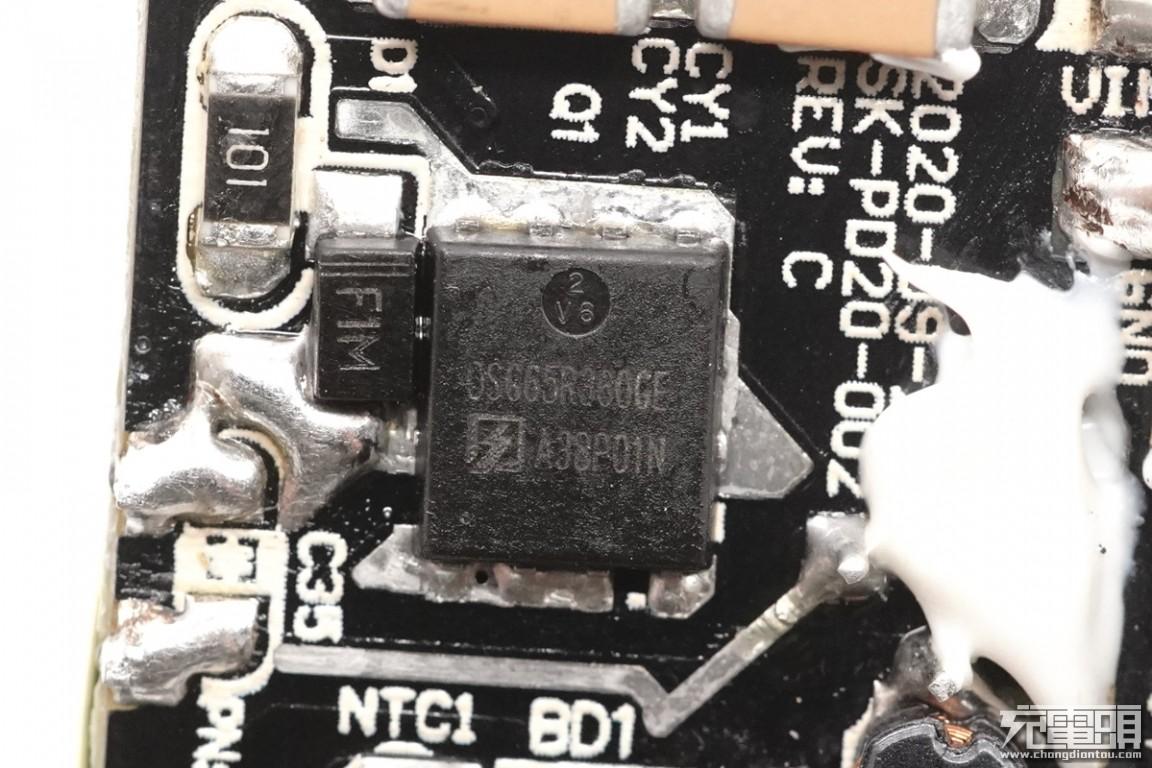

初级开关MOS采用东微高压超级结，OSG65R360GE，耐压700V，导阻360mΩ，PDFN5*6封装。
东微 OSG65R360GE 详细资料。

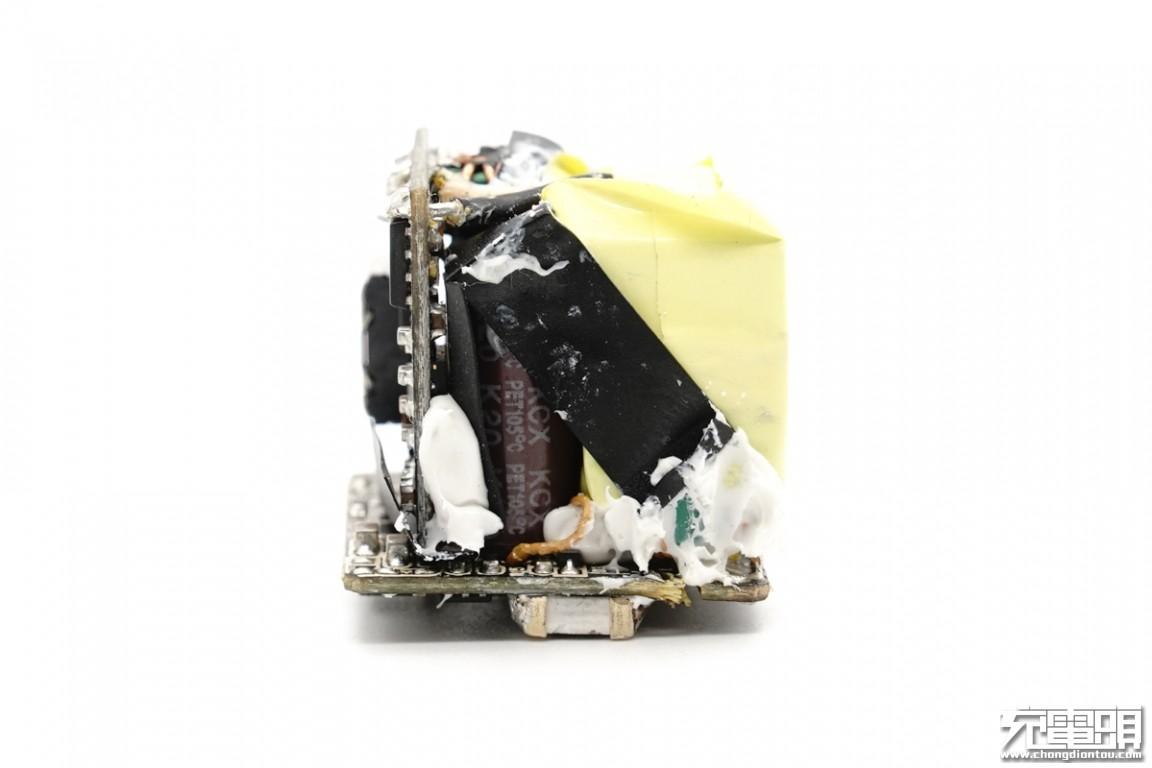

PCB板侧面一览。

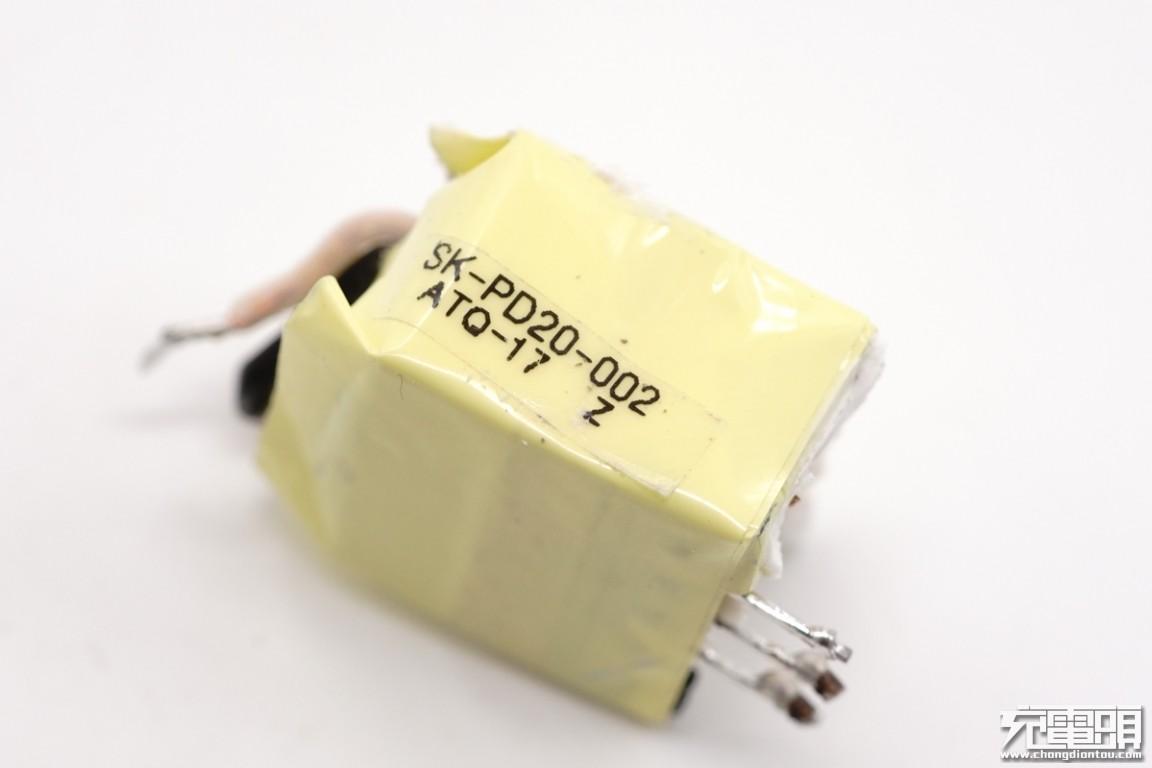

变压器使用绝缘胶带包裹，并贴有信息标签。

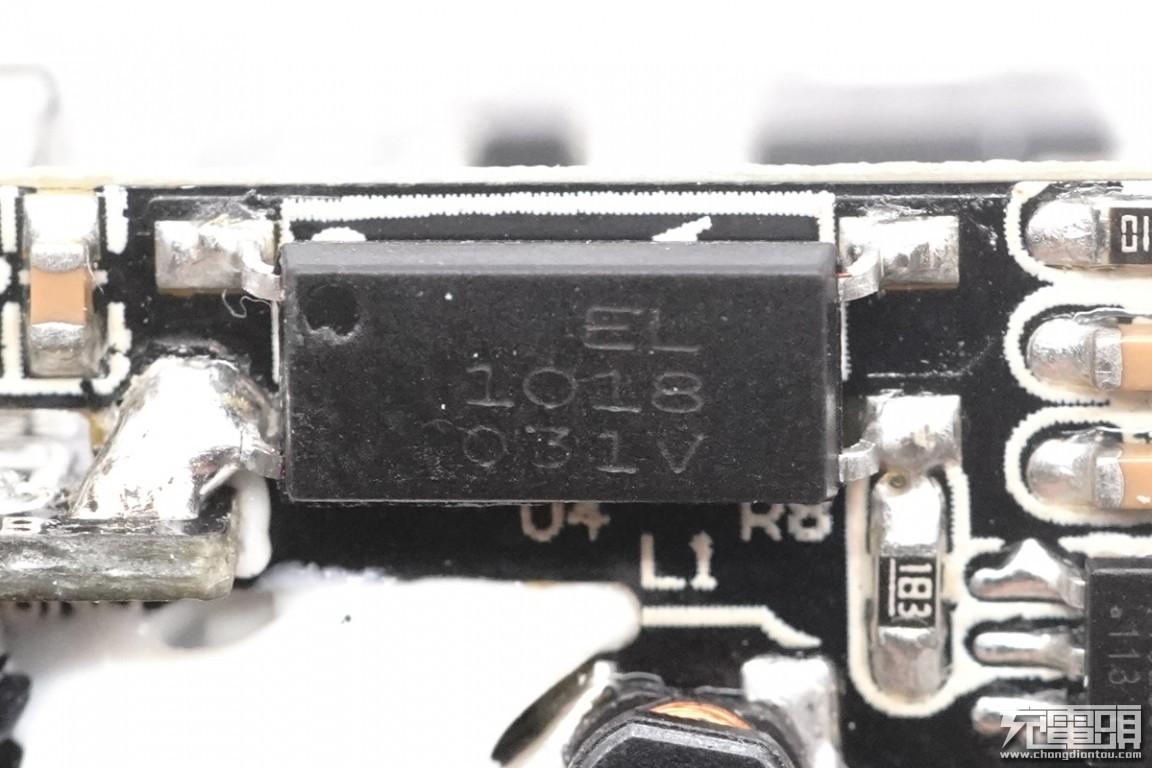

亿光EL 1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

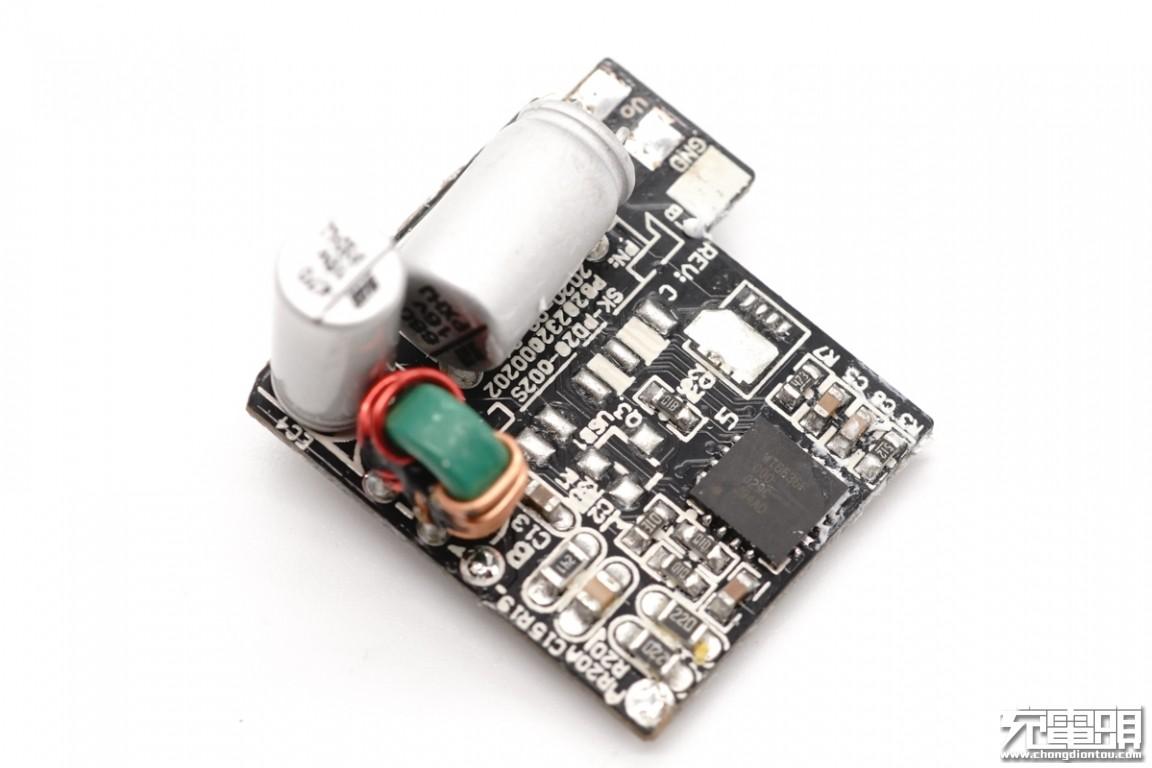

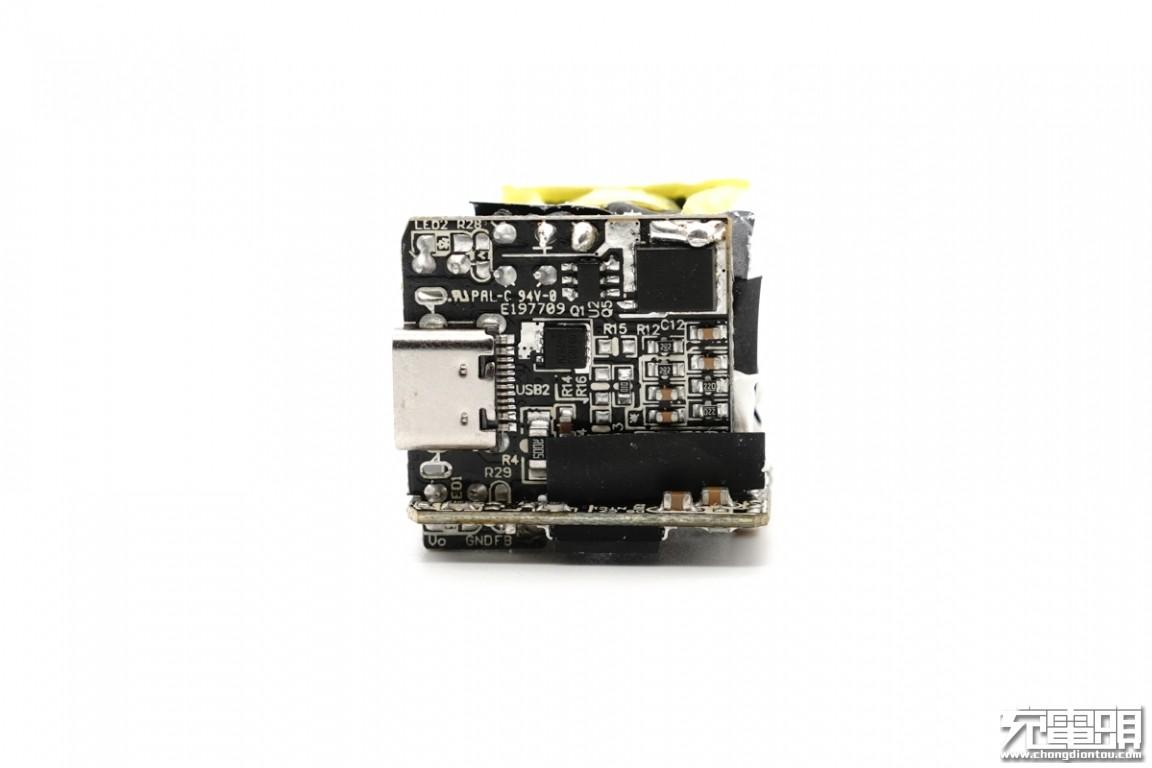

将侧面小板拆下，小板正面设有滤波电感、电容以及协议芯片。
背面设有次级同步整流控制器、同步整流MOS管和输出VBUS开关。

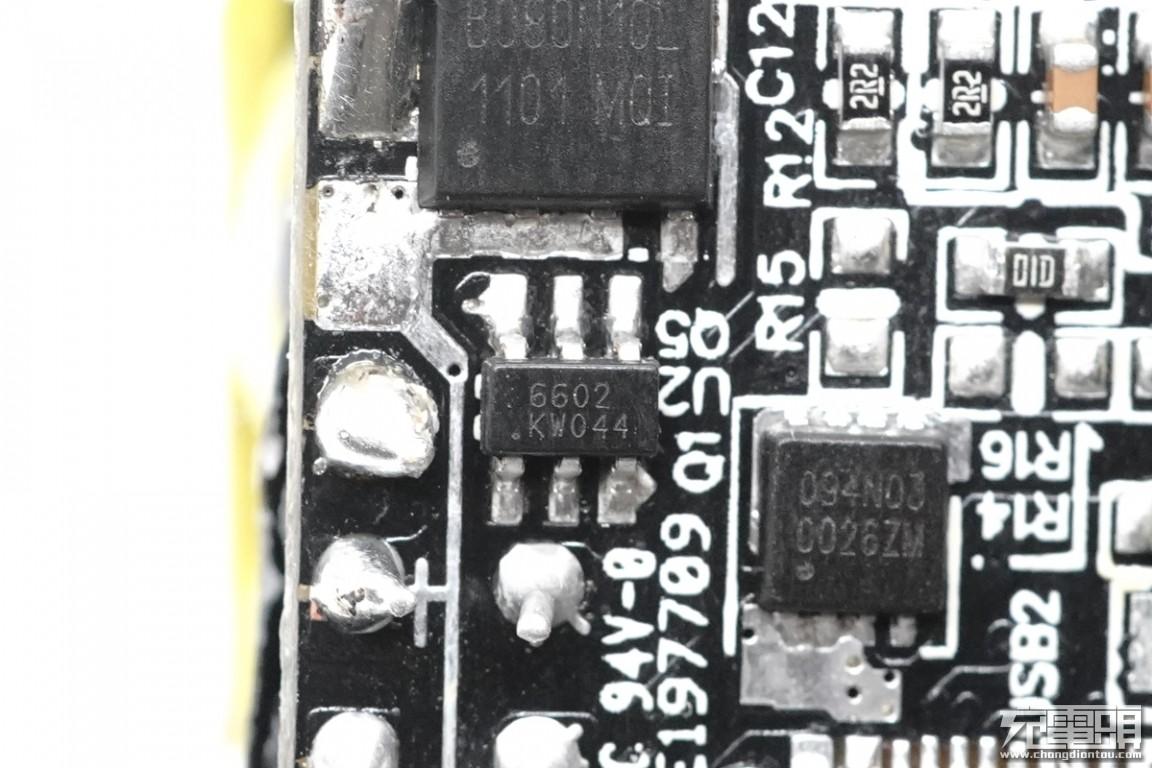

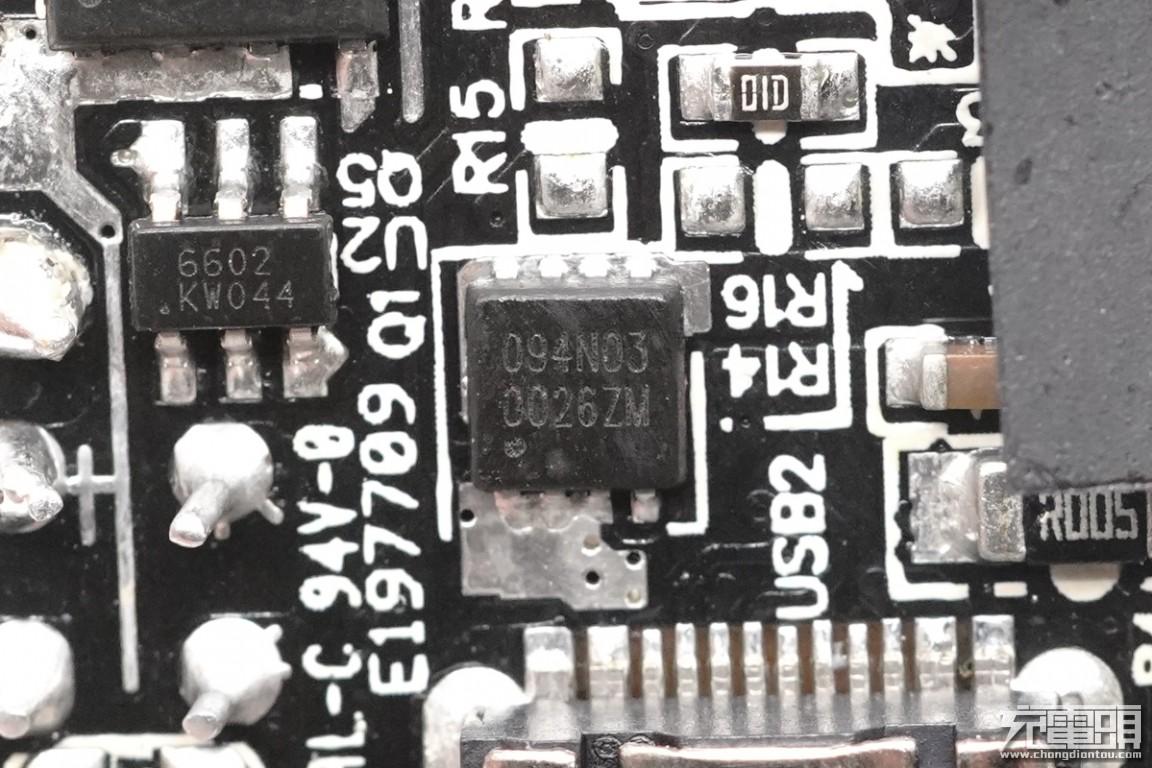

次级同步整流控制器，丝印6602。

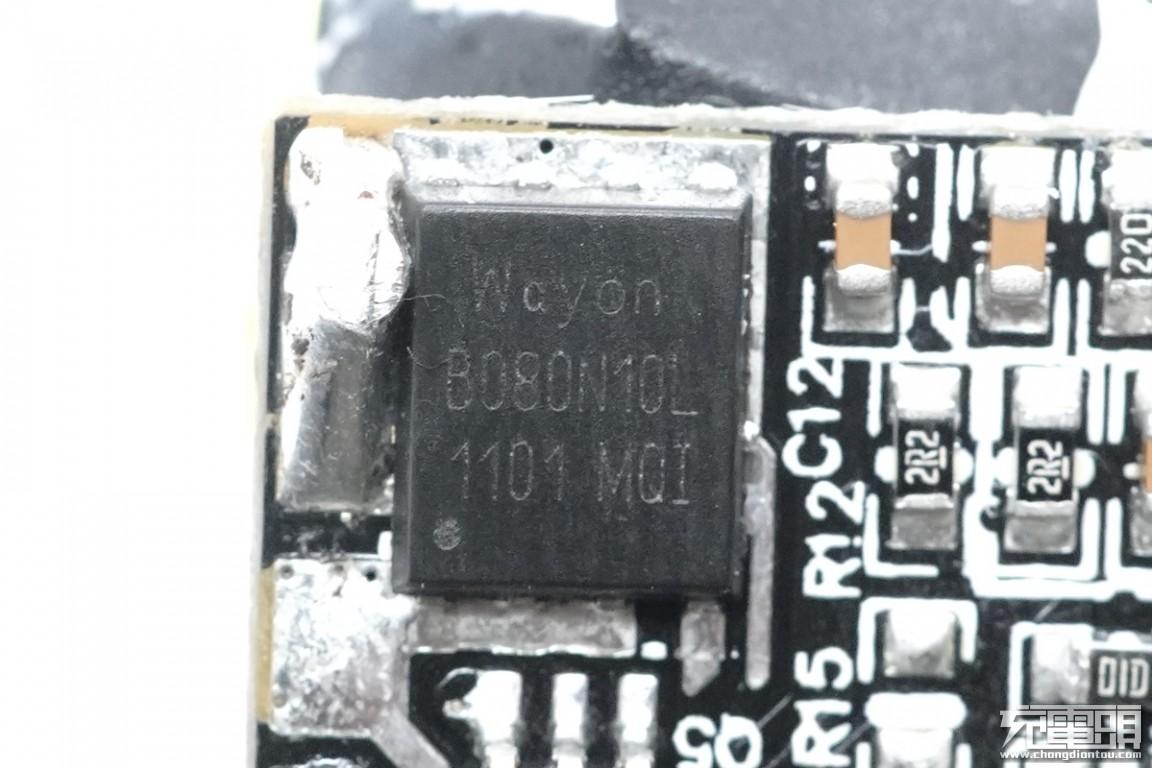

次级同步整流MOS管采用维安WMB080N10LG2，耐压100V，导阻＜10.5mΩ，适用于DC-DC和同步整流应用。

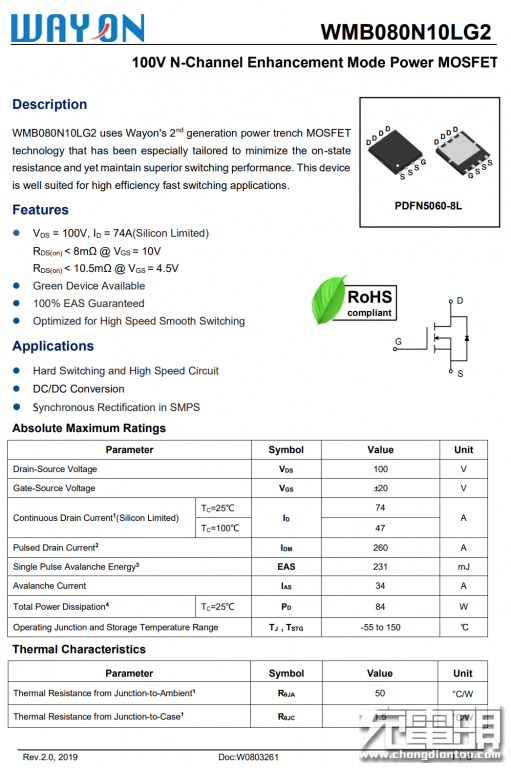

维安 WMB080N10LG2 详细资料。
同步整流输出滤波电感特写。

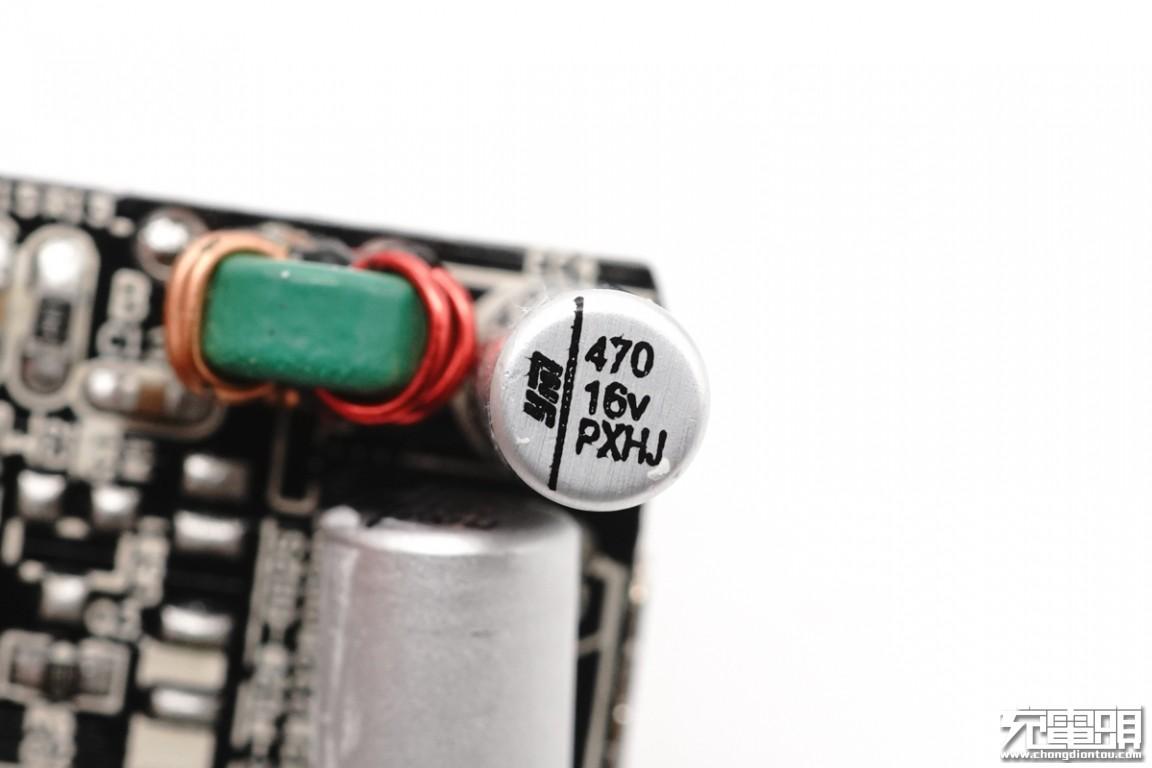

输出滤波固态电容采用永铭NPX系列固态电容，规格为16V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。
充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户一致认可。
另一颗也来自永铭，规格为16V 680μF。
输出VBUS开关采用真茂佳ZM094N03M，NMOS，耐压30V，导阻9.4mΩ。

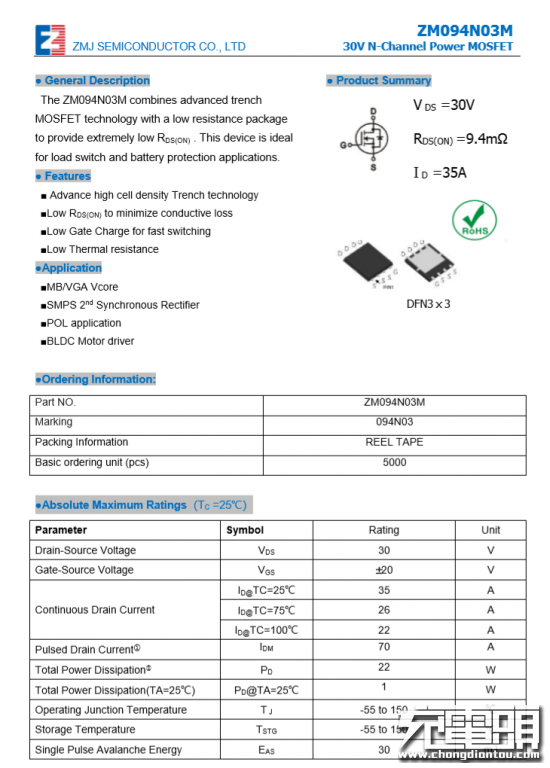

真茂佳 ZM094N03M 详细资料。
USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。通过高通QC4+认证，认证号QC20200316138。
支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

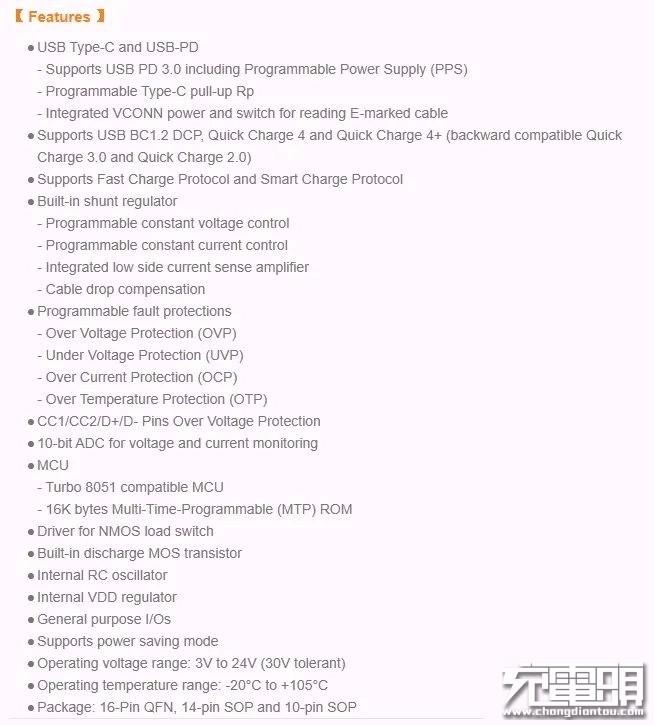

伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

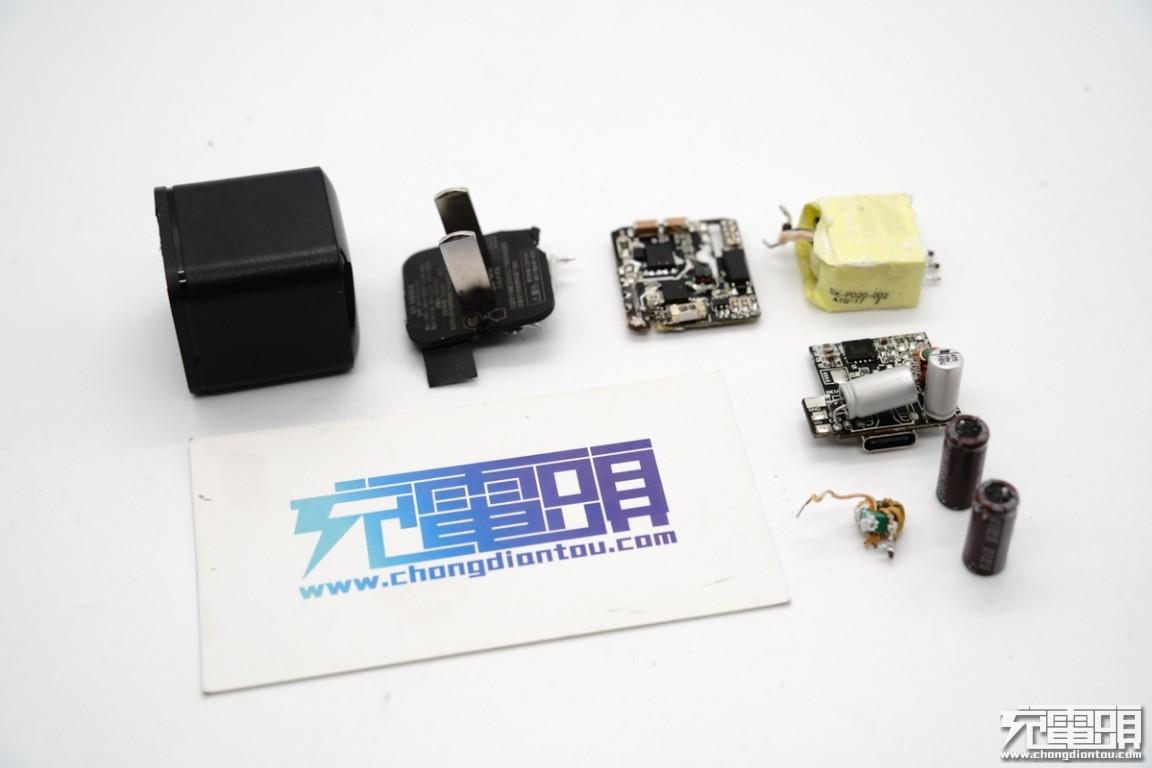

全部拆解完毕，来张全家福。
充电头网拆解总结
品胜20W迷你快充充电器外观设计相当别致，腰身靠近输入端处设有环形亮面凹槽，输出顶面微凸。同时机身三维均小于30mm，相当小巧，官方正式名称叫“小不点”毫不夸张。性能方面，支持QC、AFC、FCP、PD3.0快充协议，具备5V3A、9V2.22A、12V1.67A三组电压档位，满足iPhone 12充电绰绰有余。
充电头网通过拆解了解到，这款充电器输入端采用导线连接通电，内置两块PCB板相互垂直焊接组成，输入输出端采用永铭针对20W快充市场推出的小型电解/固态电容进行滤波。此外充电器采用开关电源加协议芯片架构，初级开关管采用东微高压超级结开关管，同步整流管采用维安低压MOS管。输出端由伟诠WT6636F协议芯片控制输出，该芯片通过了USB PD3.0（PPS）认证，性能有保证。
