单片机IO口不能输出高电平

今天在做单片机项目时遇到了一个这样的问题，所用的单片机是PIC的，但是IO/P3.3口不能输出高电平。（PIC的叫RC3）

这次用的板子是别的公司的，最开始给它烧我们的程序，单片机每一个引脚都可以按照程序执行，因为后来需要用到延时，而最开始的时钟频率不便于计算延时，于是我在原有的程序上加了内部时钟的频率，选择的是4M，因为PIC单片机每4个时钟周期运行一条指令，这样便于计算时间。

IO口不能输出

按照上述方法执行之后，结果尽不如人意，这时候PIC单片机的IO口竟然连高电平都不能输出，怎么办呢？最开始是怀疑单片机的问题，于是用相同的程序给另外一块板子烧进去，结果还是一样的，之后试过很多办法都一样的结果，即使把时钟的配置去掉之后，IO口还是不能输出高电平，怎么办呢？好在我们这现在来了一位外聘专家S，他是属于大师级别一类人，尤其是对于PIC单片机。

AD采集

我把问题复述给S，他第一句话问我关AD采集了吗？我说，没有开AD采集啊。因为之前用的单片机没出现过，这次最开始编程的时候就没有注意这个AD采集，最后我把RC3上的AD采集口关掉之后，单片机又可以完美的输出高电平了。

专家就是专家，看待问题总能命中要害，这一点我的道行还很薄，同时我所需要的是去闭关沉淀。

写这一篇文章主要给给自己共勉，以后少犯类似的错误。

单片机硬件设计：单片机IO口无法输出高低电平原因分析

最近在用LPC11C14单片机，该单片机是32cortex-M0系列的，带有片上CAN资源，既可以使用寄存器编程，也可以使用库函数(CMSIS)来编程应用方便。其下载方式有两种：

SW方式；

ISP方式；

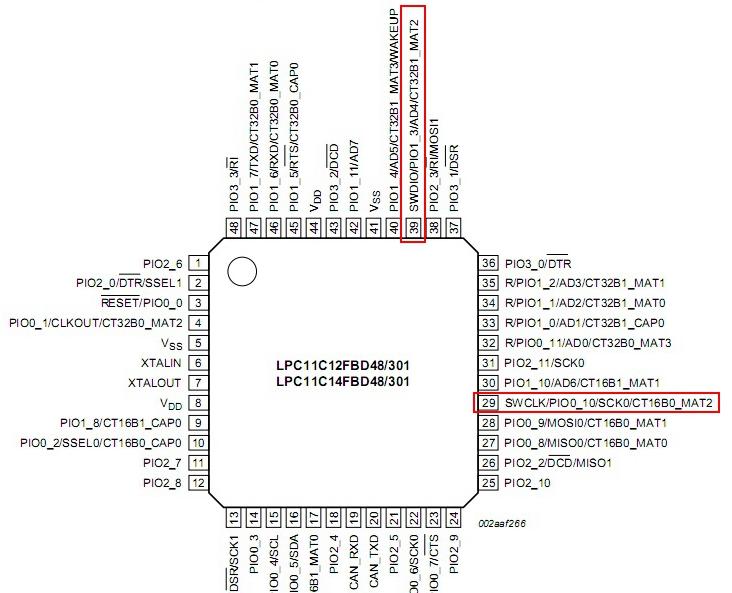

对于LQF48封装而言，调试口分别为：

29脚：SWCLK；

39脚：SWDIO；

这个两个引脚可以复用，在项目设计中到了29脚，将该引脚用作了GPIO输出脚，在用库函数调试的过程中发现时钟无法控制输出高低电平。而用寄存器版本就可以输出高低电平。花了好长时间终于找到了原因。

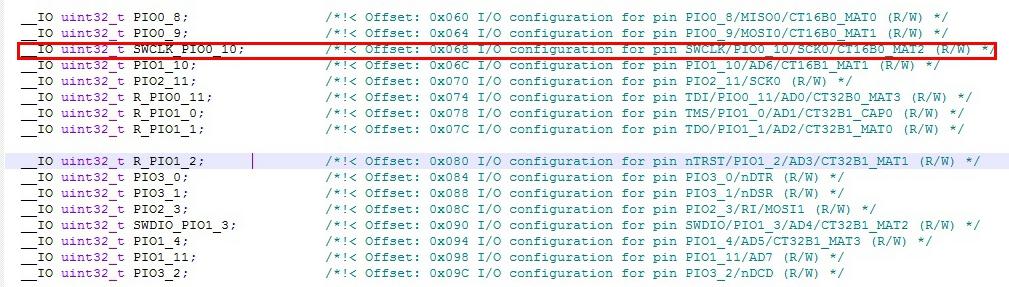

下面先看寄存器版本编程时使用的头文件代码：

再看CMSIS提供的库函数的头文件：

从头文件的对比已经发现了问题，寄存器版本的头文件P0_10的地址是68结尾，而CMSIS中P0_10的地址是70结尾，翻看LPC11C14的数据手册可以发现其地址为：0x40044068，显然CMSIS提供的头文件错了。将CMSIS头文件修改后，P0_10就可以正常使用了。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

公众号：micropoint8。嵌入式学习网_振兴网：www.picmcu.com
