51单片机指令快速记忆方法总结

国INTEL公司生产的一系列单片机 的总称，这一系列单片机包括了好些品种，如8031，8051，8751，8032，8052，8752等，其中8051是最早最典型的产品。

学习单片机，除了搞清单片机内部功能、存储空间分配及I/O接口外，还应掌握其指令系统。MCS-51共有111条指令，现介绍我们总结出的快速记忆MCS-51指令的方法，供大家参考。

大家都知道，汇编语言指令由操作码、操作数两部分组成。MCS-51使用汇编语言指令，它共有44个操作码助记符，33种功能，其操作数有#data、direct、Rn、@Ri等。这里先介绍指令助记符及其相关符号的记忆方法。

一、助记符号的记忆方法

1 表格列举法 把44个指令助记符按功能分为五类，每类列表记忆。此处从略，请读者自己总结。

2 英文还原法 单片机的操作码助记符是该指令功能的英文缩写，将缩写还原成英语原文，再对照汉语有助于理解其助记符含义，从而加强记忆。

例如：

增量 INC-Incremect

减量 DNC-Decrement

短转移 SJMP-Short jump

长转移 LJMP-Long jump

比较转移 CJNE-Compare jump not equality

绝对转移 AJMP-Absolute jump

空操作 NOP-No operati on

交换 XCH-Exchange

加法　ADD-Addition

乘法 MUL-Multiplication

除法 DIV-Division

左环移 RL-Rotate left

进位左环移 RLC-Rotate left carry

右环移 RR-Rotate right

进位右环移RRC-Rotate right carry

3 功能模块记忆法

单片机的44个指令助记符，按所属指令功能可分为五大类，每类又可以按功能相似原 则为2～3组。这样，化整为零，各个击破，实现快速记忆。

1)数据传送组

2)加减运算组：“MOV 内部数据传送ADD 加法MOVC 程序存储器传送ADDC 带进位加法MOVX 外部数据传送SUBB 带进位减法

3)逻辑运算组

4)子程序调用组：

ANL 逻辑与

LCALL 长调用

ORL 逻辑或

ALALL 绝对调用

XRL 逻辑异或

RET 子程序返回

二、指令的记忆方法

1 指令操作数的有关符号

MCS-51的寻址方式共有六种：立即数寻址、直接寻址、寄存器寻址、寄存器间址、变 址寻址、相对寻址。我们必须掌握其表示的方法。

1)立即数与直接地址。ata表示八位立即数，#data16表示是十六位立即数，data或 direct表示直接地址。

2)Rn(n=0-7)、A、B、CY、DPTR寄存器寻址变量。

3)@R0、@R1、@DPTR、SP表示寄存器间址变量。

4)DPTR+A、PC+A表示变址寻址的变量。

5)PC+rel(相对量)表示相对寻址变量。

记住指令的助记符，掌握不同寻址方式的指令操作数的表示方法，为我们记忆汇编指 令打下了基础。MCS-51指令虽多，但按功能可分为五类， 其中数据传送类28条，算术运算类24条，逻辑操作类25条，控制转移类17条，布尔位操作 类17条。在每类指令里，根据其功能，抓住其源、 目的操作数的不同组合，再辅之以下方法，是完全能记住的。 我们约定，可能的目的操作数按(# data/direct/A/Rn/@Ri )顺序表示。

对于MOV指令，其目的操作数按A、Rn、direct、@Ri的顺序书写，则可以记住MOV的15 条指令。

例如以累加器A为目的操作数，可写出如下4条指令。

MOV A，# data/direct/A/Rn/@Ri以此类推，写出其它指令

MOV Rn，#data/direct/A

MOV direct，# data/direct/A/Rn/@Ri

MOV @Ri，#data/direct/A

2 指令图示记忆法

图示记忆法是把操作功能相同或相似、但其操作数不同的指令，用图形和箭头将目 的、源操作数的关系表示出来的一种记忆方法。 例如：由助记符MOV、MOVX、MOVC组成的送数组指令。

由助记符CJNE形成的四条指令，也可以用图示法表示。 CJNE A，#data，rel CJNE A，direct，rel CJNE @Rn，#data，rel　CJNE @Ri，#data，rel

另外，对于由(ANL、ORL、ARL)形成的18条逻辑操作指令，有关A的四条环移指令， 也可以用图示法表示，请读者自行画出记忆。

3 相似功能归类法

在MCS-51指令中，我们发现部分指令其操作码不同，但功能相似，而操作数则完全一 样。相似功能归类法就是把具有这样特点的指令放在一起记忆， 只要记住其中的一条，其余的也就记住了。如加、减法的十二条指令，与、或、非的十八 条指令，现列举如下。

ADD/ADDC/SUBB A，# data/direct/Rn/@Ri

ANL/ORL/XRL A，# data/direct/Rn/@Ri

ANL/ORL/XRL direct，#data/a

上述每一排指令，功能相似，其操作数都相同。其它的如加1(INC)、减1(DEC)指令也 可照此办理。

4 口诀记忆法

对于有些指令，我们可以把相关的功能用精练的语言编成一句话来记忆。如PUSH direct和POP direct这两条指令。 初学者常常分不清堆栈SP的变化情况，为此编成这样一句话：(SP的内容)加1(direct的内 容)再入栈，(SP的内容)弹出(到direct单元)SP才减1。 又如乘法指令中积的存放，除法指令中被除数和除数以及商的存放，都可以编成口诀记忆如下：

MUL AB高位积(存于)B，低位积(存于)A。DIV ABA除以B，商(存于)A余(下)B。

上面介绍了几种快速记忆单片机指令的方法，希望能起到抛砖引玉的作用，相信读者在学习单片机的过程中能找到适合自己的方法来记忆。但是，有了好的方法还不够，还需要实践，即多读书上的例题和别人编写的程序，自己再结合实际编写一些程序。只有这样， 才能更好更快地掌握单片机指令系统。

建 议

学单片机之初，你必须懂一些数字电路 ，若对数字电路中的一般概念都很模糊，最好还是再补习一下再来学单片机。接下来你最好先选一种单片机机种进行学习，因为目前单片机机种较多，其结构和指令均不相同，若这种学两天，那种学两天往往会滩多嚼不烂。

这里建议你最好先学8051单片机，因为8051方面的书籍、资料、器材都较多。PIC和AVR以及其它类型的单片机虽有其长处，但现在的书籍、资料以及器件供应并不理想，不太适合初学者选择。若你对这些并不在意的话那选择后者进行学习也未尚不可。

我们建议你选择8051单片机开始学习的原因还在于8051家族的派生品很多，例如ATMEL公司的AT89C51系列单片机就是完全兼容MSC-51 8051系列的(也就是说，AT89C51的指令、管脚、内部主要结构，以及用法与MSC-51相同)，他不但兼容，而且还有不少创新，比如他的程序存储器可以电擦、写，一片IC就拥有了过去单片机的最小系统，不需要以前所谓的373和EPROM元件 ;所以，实验时的电路连接、电路板自制都比较容易，加上目前其价格较底，你学习的片子也可以做产品，做产品的片子也可以做实验，当然AVR系列也有这些特点;而PIC及其它系列在这一点上则显得不太理想。

购买单片机的书籍最好是书的前面你能看懂，而书的后面你不懂，若前后都看不懂的书最好先别买，因为这本书短时间内不会对你起多大作用。当然若不是把书当资料查也不必买前后你都懂的书，因为它对你来说有点浅。应以原理书籍为主。其次可以购买一些应用方面的书籍以便参考。

电子 技术本身与实验离不开，若光靠看书是很难理解其原理和学会单片机开发的。你应该购置相关单片机的芯片 、编程器、实验板，以及开发他的相关软件。并以边看书边实验的方式进行学习其效果将明显好的多!由于初学，不可能购置很多昂贵的设备，建议学习用的单片机芯片其程序储存器是可以反复可擦写的，如AT89C系列或AVR系列。这样，在学习烧写时是无后顾之忧的。

现在来谈谈单片机开发的步骤。想让单片机按你的意思(想法)完成一项任务，必须先编写供其使用的程序，编写单片机的程序应使用该单片机可以识别的“语言”，否则你将是对“石”弹琴。目前较流行的有汇编和C语言;汇编语言可以精确的控制单片机工作的每一步，而C语言则注重结果，不必关心单片机具体的每一步。

习惯上宜先学汇编语言后学C语言，这样可以对单片机有一个更深的了解，再说，就是用C语言编程，在需要精确控制时还需要嵌入汇编语句。当然，也有一开始就用C语言的，后来再学汇编;若你学过计算机的 Turbo C ，开始就学单片机的C也许会更快一些。

单片机程序是用文本编辑器编写的纯文本文件，象我们平常在windows计事本中用汉语写计划一样，先这件事后那件事的去写，以所使用单片机语言的语法，按我们的想法把单片机要做的事“一件一件”的依次写下来，遇到“有些事”是重复的，就指明在什么什么地方已有说明(跳转)，在正常安排中若有其它突发事件出现，必须写一段突发事件处理计划(中断)... ...。最后保存文件的扩展名应与所使用的语言要求的名字一致;我们汉语的文章一般保存为*.txt扩展名，而汇编语言的文件扩展名一般应为*.asm;有的开发系统则有自己的规定，如用 Keil C51开发系统，编写的汇编程序扩展名为*.a51;当然Keil C51开发系统也有自己的编辑器，不必用Windows中的记事本。

无论我们使用汇编语言，还是C语言编写的程序，只是给我们看的，这个程序还必须经过与该语言对应的软件将我们能看懂的汇编或C“翻译”(编译)成所用单片机可以识别的代码。将单片机可以识别的代码烧写(编程)到单片机程序存储器中，单片机装的实际电路中才能依你的“计划”去工作。

对于8051系列单片机来说，Keil C开发系统具有编辑、编译、模拟单片机C语言程序的功能，也能编辑、编译、模拟汇编语言程序;对于初学者，开始编写的程序难免出现语法错误或其它不规范的语句，由于Keil C编译时对错误语句提示的是英文，不太好理解，若用汇编的话，可使用DOS下的宏汇编编译器ASM51;他可以对出错语句进行中文提示;你源程序的注释部分还可以使用中文，这更便于你今后对程序的维护。

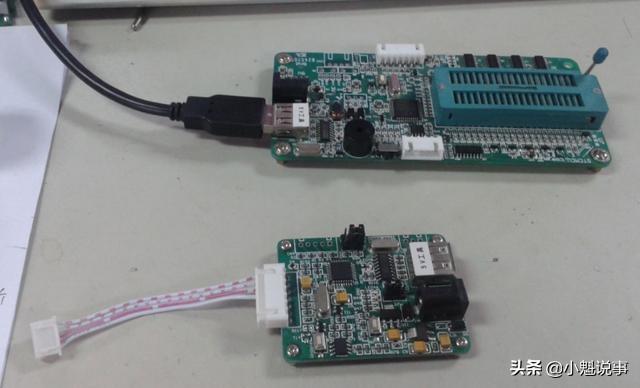

编译出的代码一般扩展名为*.hex或*.bin;这个代码文件必须送到单片机中单片机在电路中才能按你的“计划”去工作。将这个代码文件送到单片机中的工具就是编程器，与电脑连接的编程器一般都通过并口或者串口与编程器的硬件连接，也有相应的服务程序;在连接好电脑与编程后运行其服务程序，在服务程序中先选择所要编程的单片机型号，再调入前面所得到的代码文件，接下来就用编程器将这个代码文件烧写到单片机中。到此，单片机开发的一个过程就大致完成。

当然，你不可能一次就把你的“计划”用单片机的语言完美正确的将源程序写好(就是我们平常制订的计划在实际中也有修改的)，这就需要反复修改源程序，反复编译、烧写到单片机中、反复将单片机装到电路中去实验。由于单片机执行每一条语句所用的时间很短，有时你无法得到其中间的结果，也无法判断程序出错的位置，这时你可以使用软件模拟的方法，让程序一步一步的执行，每执行一步，通过查看单片机中各关键数据的变化情况，来找到错误或没按你“计划”执行的语句，从而达到排错的目的。若你资金不成问题的话，也可以购买单片机仿真 器，他可以取代实际电路中的单片机，在电脑的控制下一步一步的去排错。实际上无论软件模拟(仿真)还是硬件仿真，其功能远不止这里讲的这一点点。

浅谈51单片机指令执行的过程

为了加深初学者对51单片机指令的理解，现在把指令执行的过程在此详细说明，希望对你有启发！

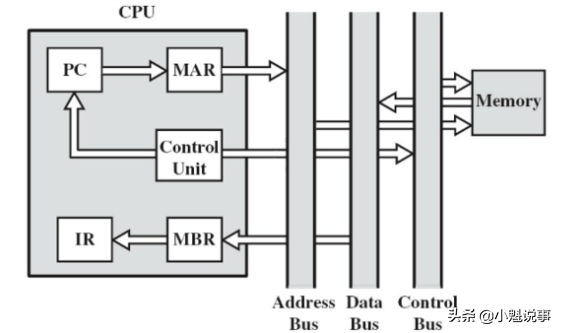

单片机执行程序的过程，实际上就是执行我们所编制程序的过程。即逐条指令的过程。计算机每执行一条指令都可分为三个阶段进行。即取指令-----分析指令-----执行指令。

取指令的任务是：根据程序计数器PC中的值从程序存储器读出现行指令，送到指令寄存器。

分析指令阶段的任务是：将指令寄存器中的指令操作码取出后进行译码，分析其指令性质。如指令要求操作数，则寻找操作数地址。

计算机执行程序的过程实际上就是逐条指令地重复上述操作过程，直至遇到停机指令可循环等待指令。

一般计算机进行工作时，首先要通过外部设备把程序和数据通过输入接口电路和数据总线送入到存储器，然后逐条取出执行。但单片机中的程序一般事先我们都已通过写入器固化在片内或片外程序存储器中。因而一开机即可执行指令。

下面我们将举个实例来说明指令的执行过程：

开机时，程序计算器PC变为0000H。然后单片机在时序电路作用下自动进入执行程序过程。执行过程实际上就是取出指令（取出存储器中事先存放的指令阶段）和执行指令（分析和执行指令）的循环过程。

例如执行指令：MOV A，#0E0H，其机器码为“74H E0H”，该指令的功能是把操作数E0H送入累加器，

0000H单元中已存放74H，0001H单元中已存放E0H。当单片机开始运行时，首先是进入取指阶段，其次序是：

1 程序计数器的内容（这时是0000H）送到地址寄存器；

2 程序计数器的内容自动加1（变为0001H）；

3 地址寄存器的内容（0000H）通过内部地址总线送到存储器，以存储器中地址译码电跟，使地址为0000H的单元被选中；

4 CPU使读控制线有效；

5 在读命令控制下被选中存储器单元的内容（此时应为74H）送到内部数据总线上，因为是取指阶段，所以该内容通过数据总线被送到指令寄存器。至此，取指阶段完成，进入译码分析和执行指令阶段。

由于本次进入指令寄存器中的内容是74H（操作码），以译码器译码后单片机就会知道该指令是要将一个数送到A累加器，而该数是在

这个代码的下一个存储单元。所以，执行该指令还必须把数据（E0H）从存储器中取出送到CPU，即还要在存储器中取第二个字节。其过程

与取指阶段很相似，只是此时PC已为0001H。指令译码器结合时序部件，产生74H操作码的微操作系列，使数字E0H从0001H单元取出。因为

指令是要求把取得的数送到A累加器，所以取出的数字经内部数据总线进入A累加器，而不是进入指令寄存器。至此，一条指令的执行完

毕。单片机中PC=“0002H”，PC在CPU每次向存储器取指或取数时自动加1，单片机又进入下一取指阶段。这一过程一直重复下去，直至收到

暂停指令或循环等待指令暂停。CPU就是这样一条一条地执行指令，完成所有规定的功能。
