一、简介

D/A转换器是一种输入为数字量，经转换后输出为模拟量的数据转换器件。根据其结构的不同，D/A转换器有电压输出型和电流输出型两种，但都要求输出模拟量的大小与输入的数字量成正比。

二.DA转换器指标

（1）分辨率：分辨率指最小输出电压(对应的输入数字量最低有效位为1)与最大输出电压(对应的数字输入量所有位全为1)之比。对于n位D/A转换器，其分辨率为2-n ；

(2)建立时间：描述D/A转换器转换快慢的参数，是指从数字输入端发生变化开始，到输出模拟信号电压(或模拟信号电流)达到满刻度值(1/2)LSB时所需要的时间。

(3)转换精度：D/A转换器的转换精度主要取决于D/A转换器的二进制位数。例如，8位的D/A相对误差是1/256，16位的D/A相对误差为1/65536。显然，二进制位数越多精度越高。

三、DAC0832介绍

DAC0832是用先进的CMOS/Si－Cr工艺制成的双列直插式单片8位D/A转换器。它可以直接和8088CPU相接口。它采用二次缓冲方式（有两个写信号/WR1、/WR2），这样可以在输出的同时，采集下一个数字量，以提高转换速度。 而更重要的是能够在多个转换器同时工作时，有可能同时输出模拟量。它的主要技术参数如下：分辨率为8 位，电流建立时间为1us，单一电源5V－15V直流供电，可双缓冲、单缓冲或直接数据输入。

DAC

51单片机学习29-DAC0832

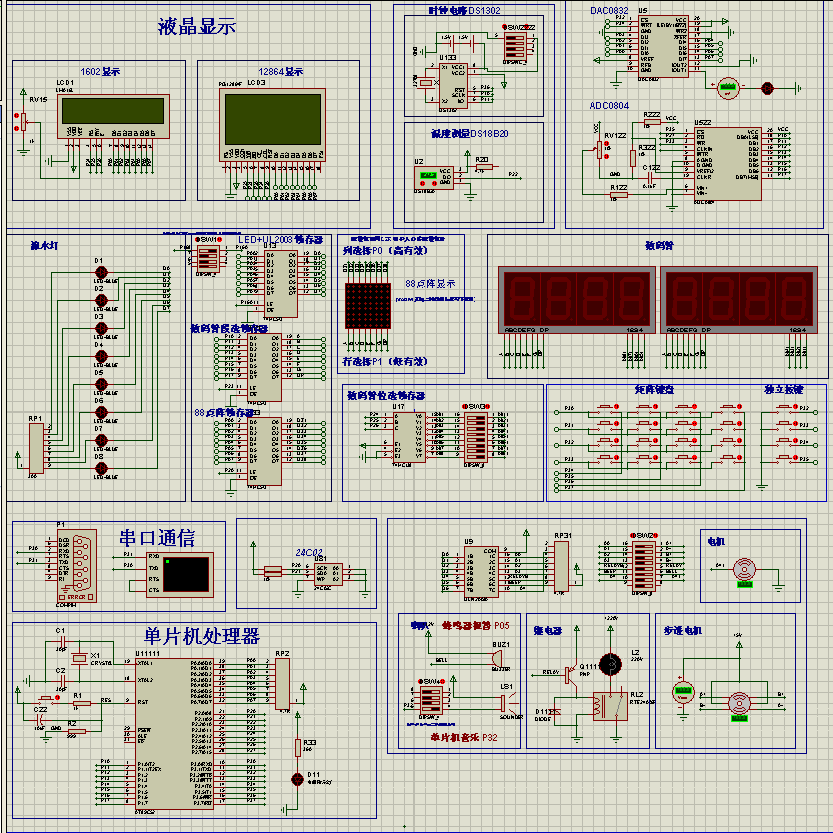

仿真图：用的是我自己做的一个51单片机开发板 图纸比较大，截图可能看不清，需要的话可以私信联系我。

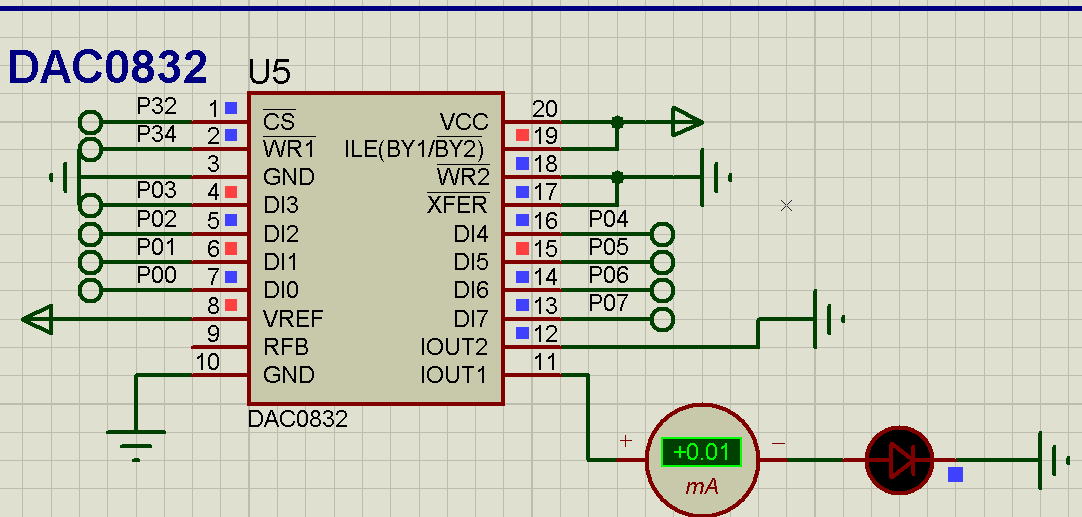

DAC0832实现 数字量转换成模拟量

DAC0832工作方式，根据对DAC0832的数据锁存器和DAC寄存器的不同的控制方式，DAC0832有三种工作方式：直通方式、单缓冲方式和双缓冲方式。

1、单缓冲方式。单缓冲方式是控制输入寄存器和DAC寄存器同时接收资料，或者只用输入寄存器而把DAC寄存器接成直通方式。此方式适用只有一路模拟量输出或几路模拟量异步输出的情形。

2、双缓冲方式。双缓冲方式是先使输入寄存器接收资料，再控制输入寄存器的输出资料到DAC寄存器，即分两次锁存输入资料。此方式适用于多个D/A转换同步输出的情节。

3、直通方式。直通方式是资料不经两级锁存器锁存，即 CS*，XFER* ，WR1* ，WR2* 均接地，ILE接高电平。此方式适用于连续反馈控制线路和不带微机的控制系统，不过在使用时，必须通过另加I/O接口与CPU连接，以匹配CPU与D/A转换。

我们这个程序采用的是直通方式

程序：

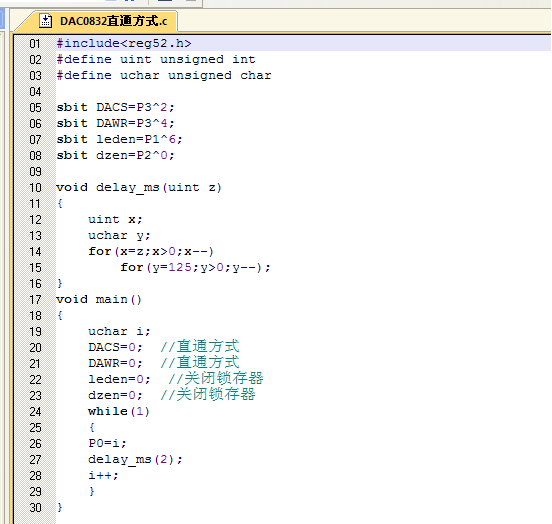

源代码：

#include<reg52.h>

#define uint unsigned int

#define uchar unsigned char

sbit DACS=P3^2;

sbit DAWR=P3^4;

sbit leden=P1^6;

sbit dzen=P2^0;

void delay_ms(uint z)

{

uint x,

uchar y;

for(x=z;x>0;x--)

for(y=115;y>0;y--);

}

void main()

{

uchar i;

DACS=0; //直通方式

DAWR=0; //直通方式

leden=0; //关闭锁存器

dzen=0; //关闭锁存器

while(1)

{

P0=i;

delay_ms(2);

i++;

}

}

仿真结果：
