单片机是如何与电脑进行通信的，电子工程师必知内容

单片机怎样才能与电脑进行通信呢？相信很多初学者对此都有疑问，今天从应用层面跟大家分析一下。

单片机的串口是TTL电平无法直接与电脑进行通信，需要进行电平转换。现在市面上有很多型号的电平转换芯片，今天给你推荐三款，分别是MAX232，CH340G,CH340C。下面分别介绍。

1. MAX232芯片

这款芯片是出镜率比较高的芯片，不管实在大学的课本上还是在单片机开发板上，只要涉及到USB/串口，一定会讲到这款芯片。这款芯片具有双通道的转换接口，设计电路也不复杂，下图是典型的设计原理图：

MAX232芯片典型原理图

这款芯片需要四个电容来搭建外设电路，手册上推荐用1uF的极性电容，但是经过验证使用0.1uF的电容也是可以的，这大大降低了板子的体积。

2.CH340G芯片

CH340G是南京沁恒生产的，可以说这家公司生产的电平转换芯片、网关芯片都是神器，外设电路简单，功能强大。CH340G芯片由于外设电路简单目前卖的比较火，经常断货。他的典型原理图如下图所示：

CH340G典型原理图

这款芯片需要外接12M的晶振，而且在设计的时候要注意，外接电源为5V和3.3V时，第4引脚V3的处理方式是不一样的，上图外接5V，V3需要通过0.1uF的电容到GND；外接3.3V时，V3需要连接到电源。目前很多USB转串口的模块就是使用该芯片设计的。

USB/TTL模块

目前很火的ISP自动下载电路使用的就是该芯片。

3.CH340C芯片

CH340C跟CH340G是同系列的，但是CH340C在使用时可以省去外接12M晶振和起振电容，更节省了PCB空间和成本，相对而言设计更为方便。CH340C的典型电路原理图如下所示：

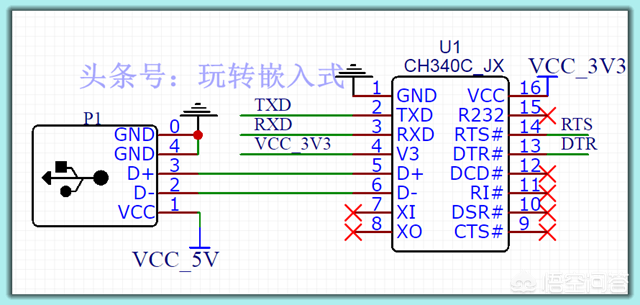

CH340C典型原理图

这几款芯片的价格也不是很高，CH340G约1.8元人民币，CH340C约1.94元人民币，MAX232约3元人民币。当然还有其他很多芯片如PL2303，这里就不再推荐。

欢迎留言评论，更多精彩内容可以关注我的头条号

单片机硬件设计：RS232通讯接口电路设计及分析

今天讲解RS232的典型接口电路。

1. 什么是RS232接口

说到RS232有的朋友可能比较陌生，但是如果说到串口大家可能就恍然大悟。什么是RS232？RS232是PC电脑上常用的通讯接口之一，通常以DB9的形式出现，例如台式机的com1和com2口。电脑的串口如下图所示。

DB9分为公头和母头，什么是公头、母头，看下面的图片。

顾名思义，母头就是带孔的，公头就是带针的，自己联想一下，呵呵。

2. RS232接口电路硬件设计

在用单片机设计RS232通信系统的时候，是将单片机的TTL电平转换成RS232电平，在转换的过程中需要相应的转换芯片。最常用的转换芯片是MAX232，相信用过STC51单片机开发板的朋友，都用这个接口下载过程序。

既然是通信接口，那自然少不了单片机的UART接口，所以在单片机选型的时候只需要选择带有UART片上资源的单片机即可。

3. 抗干扰设计

在讲CAN通信接口和RS485通信接口的时候都讲到了抗干扰设计。所使用的两种方法都一样。

通讯隔离，使用数字隔离芯片进行隔离；

线路限流，在通讯线上串入自恢复保险丝；

对于RS485接口典型电路 和CAN接口典型电路 等，大家可以查看订阅号里的历史文章。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

公众号：micropoint8。嵌入式学习网_振兴网：www.picmcu.com
