详解51系列单片机引脚及功能
51系列单片机有各种封装形式,这里以40引脚双列直插DIP形式的封装来进行介绍,如图1.1所示。其中正电源和地线两根,外置石英振荡器的时钟线两根,4组8位共32个I/O口,中断口线与P3口线复用。
图1.1 8051双列直插式的引脚配置
有些新型的单片机在引脚数量以及功能上都略有区别,但都是基于51系列单片机内核。这里介绍的内容同样适用于新型的单片机。下面介绍51系列单片机的引脚功能,这些是学习单片机程序设计必须要了解和掌握的基础知识。
❑电源引脚:主要负责单片机的供电,有两根引脚。VCC(Pin40)为正电源端,接5.0V电压;GND(Pin20)为接地端。
❑外接晶振或外部振荡器引脚:主要负责为单片机的运行提供时钟振荡器,主要有两根引脚。其中,XTAL1(Pin19)为时钟XTAL1脚,片内振荡电路的输入端;XTAL2(Pin18)为时钟XTAL2脚,片内振荡电路的输出端。
8051单片机的时钟振荡器有两种工作方式。一种是片内时钟振荡方式,在18和19脚外接石英晶体和振荡电容,振荡电容的值一般取10~30pF。另外一种是外部时钟方式,由外部直接提供时钟源。
❑P0口:即P0.0~P0.7(Pin39~Pin32),输入输出脚,可用于8位并行I/O口或分时复用为地址和数据总线。
P0定义为I/O口时,为准双向I/O口,需外接上拉电阻,在程序中向该端口写入1后,成为高阻抗输入口。P0口作为输出口时,每个引脚可以负载8个TTL。在外扩存储器时,可定义为低8位地址/数据线。
❑P1口:即P1.0~P1.7(Pin1~Pin8),输入输出脚,8位准双向并行I/O口。P1口内部已经具有上拉电阻,为8位准双向I/O口,能负载4个TTL;在Flash编程和校验时,定义为低8位地址线。
❑P2口:即P2.0~P2.7(Pin21~Pin28),输入输出脚,8位准双向并行I/O口。P2口内部已经具有上拉电阻,为8位准双向I/O口,能负载4个TTL;当访问外部存储器时,定义为高8位地址线。
❑P3口:即P3.0~P3.7(Pin10~Pin17),输入输出脚,8位准双向并行I/O口。P3口内部已经具有上拉电阻,为8位准双向I/O口,能负载4个TTL。
P3口每个引脚都具有第二功能。引脚P3.0(RXD)和引脚P3.1(TXD)分别为串行数据的接收和发送端口,用于串行数据传输;引脚P3.2和引脚P3.3为外部中断请求,分别用于
和
的中断输入;引脚P3.4(T0)和引脚P3.5(T1),分别为定时器/计数器T0和T1的外部计数输入端;引脚P3.6(
)和引脚P3.7(
)用于读写单片机片外RAM存储器,分别是外部数据写选通信号和读选通信号。
❑RST(Pin9):单片机内部CPU的复位信号输入端。在单片机的振荡器启动后,该引脚置两个机器周期以上高电平,便可以实现复位。
❑
(Pin30):地址锁存使能端和编程脉冲输入端。
当访问外部程序存储器时,ALE引脚的负跳变将低8位地址打入锁存;而非访问内部程序存储器时,ALE引脚将有一个1/6振荡频率的正脉冲信号,该信号可以用于外部计数或时钟信号。当访问外部数据存储器(执行MOVX类指令)时,ALE引脚会跳过一个脉冲。另外,对8EH单元的特殊功能寄存器的D0位置1,可禁止ALE输出,只有在执行MOVX或MOVC类指令时,ALE才被激活,仍输出锁存有效。在执行片外程序代码时,该设定禁止ALE位无效。
❑
(Pin29):访问外部程序存储器的读选通信号。
当单片机访问外部程序存储器,读取指令码时,每个机器周期产生2次有效信号,即此脚输出2个负脉冲选通信号;在执行片内程序存储器以及读写外部数据时,不产生
脉冲信号。
❑
(Pin31):
为访问内部或外部程序存储器选择信号。
当8051 CPU访问外部程序存储器时,则
必须保持低电平;当
保持高电平时,则8051 CPU先从片内0000H单元开始,执行内部程序存储器程序;如果外部还有扩展程序存储器,则8051 CPU在执行完内部程序存储器程序后,自动转向执行外部程序存储器中的程序。
工程师如何设计电源,DCDC基本知识入门
单片机常用的电源为DC5V或者DC3.3V或者DC1.8V,通常在设计产品时,产品的标称电压为DC9V,DC12V,DC24V等,将输入的标称电压转化为电路所需要的电压就是电源设计的过程。
我们经常接触AC/DC和DC/DC。AC/DC就是将交流电转换为直流电,比如说手机充电器,是将AC220V转换为DC5V;DC/DC就是将直流转换为直流,比如说将DC24V转换为DC3.3V。
对于输出和输入压差不大的情况,可以使用LDO的方案来解决,比如将DC12V转化为DC5V,就可以使用LDO芯片,LDO的优点就是:1)外围电路简单,2)文波容易控制。对于压差较大的情况,可以使用DC/DC芯片的方案。本文主要讲DC/DC方案。
DC/DC电源类型分为2种,一种是隔离性,一种是非隔离型。隔离型DC/DC 的输出的GND和输入的GND是无关系的,也叫做悬浮电源。常见的DC/DC芯片大都是非隔离型的。首先我们来说下非隔离的DC/DC原理,这类电源又分为boost/buck,即为升压/降压模式。首先分析下DC/DC降压电路:

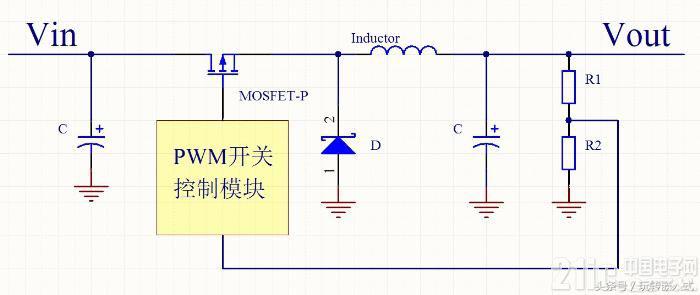

Buck 模式DC/DC 结构主要由输入电容、功率MOS管、PWM模块、肖特基二极管、功率电感、输出电容和输出调节电阻构成。DC/DC开关电源这种结构模式决定了它输出噪声比较大。
接下来我们分析下工作原理,当功率MOS(以后简称开关),闭合时,电源通过电感给负载供电,并将电能储存在电感L和输出电容中,由于电感L的自感,在开关闭合时,电流增大的比较缓慢,即输出不能立刻达到电源的电压值。一定时间后,开关断开,由于电感L的自感作用(可以形象的认为电感中的电流具有惯性作用),将保持电路中的电流不变,即从左到右继续流。电流流过负载,从地返回,留到肖特基二极管的征集,经过二极管返回电感L的左端,从而形成一个回路。通过控制PWM的占空就可以控制输出的电压。
在开关闭合器件,电感储存能量,在断开期间释放能量,所以电感L叫做储能电感,二极管在开关断开期间负责给L提供电流通路,所以二极管叫做续流二极管。当开关闭合时,电压很小,所以发热功率U*I就会很小,这就是开关电源高效率的原因。
通过这里原理,我们就知道了为什么在DC/DC设计的时候,输出一定要有大电容,二极管和电感为什么一定要靠近IC。而且DC/DC的后级滤波一定要好,因为内部有开关频率,噪声很大。

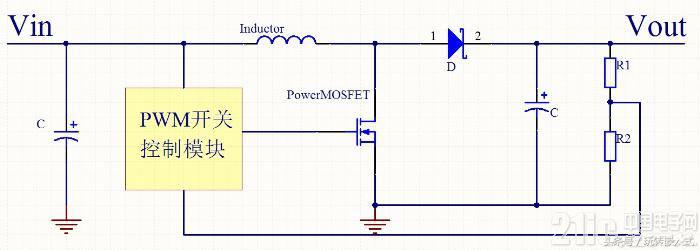

接下来讲解下boost型DC/DC电路:
其基本模型如上图,经过我们对buck 电路的原理分析,对于BOOST 应该很清楚了,同样调整PWM的占空比,可以调节输出,当PWM占空比为50%的时候,输出电压为输入电压的2倍。
基本原理如下:
开关导通时, 输入电压流向电感, 电感电流线性增加,电感储能增加,电源向电感转移电能。
开关断开时, 电感电压等于输入电压减去输出电容的电压, 电感电流减少,电感储能减少, 电感储能向负载转移电能。
通过这样不断的开关实现了DC/DC升压,但是这种结构得到的电流比较小,通常在几百毫安,而且效率不高。

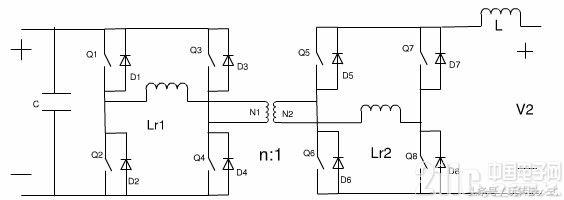

最后我们讲解下隔离性DC/DC,这种DC/DC是无升压/降压的说法,其实内部可以理解为直流变交流,然后再线圈耦合,后通过整流变成直流。基本原理框图如下:
通过框图大家很容易明白的,这里就不多说了,主要就是调整线圈的匝数,调节输出的。这种电源的特点就是输出电流大。
