1.使用JTAG接口实现
JTAG接口是一种标准的测试协议，可以实现编程时在线调试，利用单步追踪可以很方便的查找代码的Bug，大多数的单片机都支持这种接口。这种接口除了电源线和复位引脚之外，还要用到单片机的四个引脚，分别是：TDI、TMS、TCK、TDO，他们所代表的含义如下所示：
TDI--数据输入 ，所有写入寄存器的数据都是通过TDI接口串行输入的；TMS--模式选择 ，Jlink输出给目标CPU的时钟信号；TCK--时钟信号 ，所有数据的输入输出都是以该时钟信号为基准的；TDO--数据输出 ，所有从寄存器读出的数据都是通过TDO接口串行输出的；以上这四个引脚都是协议里强制要求的，而且协议建议在设计电路时要选用上拉电阻。JTAG接口有多种形式，常用的20引脚、14引脚和10引脚。以20引脚JTAG为例，所设计的JTAG烧写电路如下图所示：
JTAG接口
上图中JTAG接口都通过电阻上拉了，有的单片机的这几个引脚在内部已经上拉，所以这几个上拉电阻可以省略，减少了成本和PCB空间的占用。
JTAG接口烧录方式常用的工具为J-Link，实物图如下图所示。
Jlink实物图
相信大家都见过或者听过这个烧写工具，这个工具很通用，但是大家在使用的时候一定要注意版权信息，因为这个工具是有版权的，前两年因为版权风波，网购平台还集中整治过一次。
2.SWD接口烧录方式
SWD是一种串行调试接口，与JTAG相比，SWD只需要两根线，分别为：SWCLK和SWDIO。他们的含义如下：
SWDIO --串行数据线，用于数据的读出和写入；SWDCLK --串行时钟线，提供所需要的时钟信号；一般来说，大多数单片机的JTAG接口和SWDIO接口是复用的，SWD也是用J-Link工具来实现的。所以在使用的时候，只需要在软件界面做一下选择，使用SWD方式还是JTAG方式，硬件上无需改动。除了J-Link外，意法半导体的ST-Link也是支持SWD模式的。
SWD接口
SWD的接口如上图所示，可以看出，SWD和JTAG是相互复用的，由于SWD只需要两根线所以大大减少了对单片机GPIO口的占用，SWD方式也是可以在线调试的。
3.ISP烧写方式，用UART实现
使用过国产51单片机的朋友都清楚这种烧写方式，这种烧写方式是通过单片机的UART串口来实现的，所需要的工具也比较简单-USB/TTL。这个USB/TTL的芯片可以通过MAX232、CH340G等芯片来实现，通过MAX232实现的UART烧写电路如下所示：
UART串口烧写电路
在与单片机连接的时候，一定要注意交叉连接，所谓交叉连接即，单片机的TXD接串口RXD，单片机的RXD接串口TXD，否则数据通信失败。51单片机在使用该方式下载时需要断一下点再上电才能下载。
STM32单片机可以使用UART来实现程序下载，但是需要选择BOOT的模式，现在通过CH340G芯片可以实现自动ISP的下载方式，即不需要手动设置BOOT模式。
4.SWIM单总线下载方式
这种下载方式是针对STM8系列的单片机，这种方式只需要一根线即可实现程序的下载，所使用的工具为ST-Link，如下图所示：
ST-Link
以上为几种常见的烧写方式以及所使用的工具，欢迎大家留言评论，如果转载请注明作者信息和头条出处，感谢支持。
「单片机自学」1单片机的开发环境及下载过程教程
1.安装串口驱动程序
点击图标，进行驱动安装
点击 下一步
点击 完成，电脑重新启动后即可使用
2.安装 keil4
将光盘中的KEIL4解压出现如下界面
双击C51V901开始安装
点击Next
选中“I agree to all the tems of the preceding License Agreemnet”点击Next
点击“Browse”选择安装目录，我们使用默认目录，点击Next
在“First Name”和“E-mail”输入你的信息，点击Next
进入安装过程，等待大约40秒
点击“Finish”完成安装
3.注册Keil4软件
桌面上新增图标，双击该图标
点击File
点击License Mangement
复制CID框内容
双击KEIL_Lic

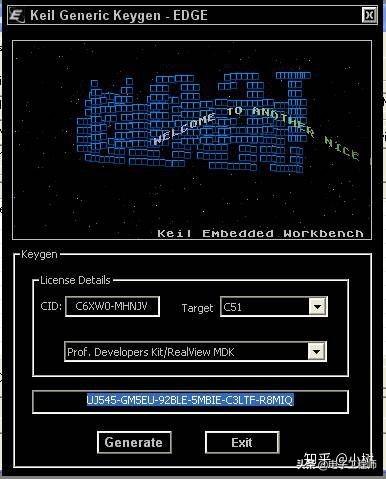

将复制的内容粘贴到CID框，点击Generate
复制编辑框的内容
将复制的内容粘贴到New License ID Code 框，点击Add LIC
注册完成，点击Close
4.建立第一个工程
双击桌面图标
点击Project
点击New uVision Project
在目录中新建一个文件夹，我们取名位LED
双击LED
在文件名框内输入工程名，我们取为LED，并点击保存
点击Atmel 左边的+号

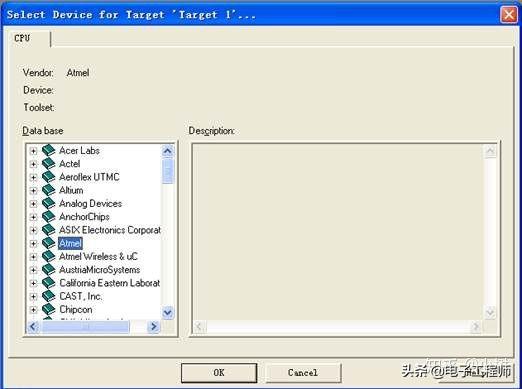

选中AT89C52,点击OK

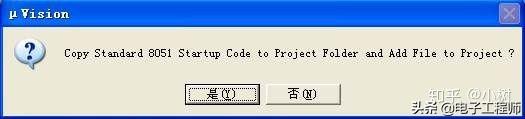

点击 否
点击左下角的Pro….
点击新建文本图标
弹出如上界面
点击File 选择Save As…
保存为C文件，这里命名为LED.C 点击保存
点击Target1左边的+号，在Soure Group1上点击右键，选中Add File to Group …
选择LED 点击Add,再点击Close

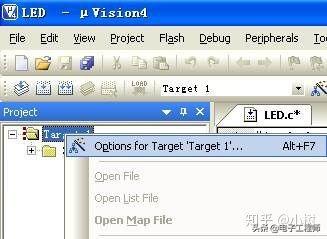

右键点击Target1，选择Options for Target

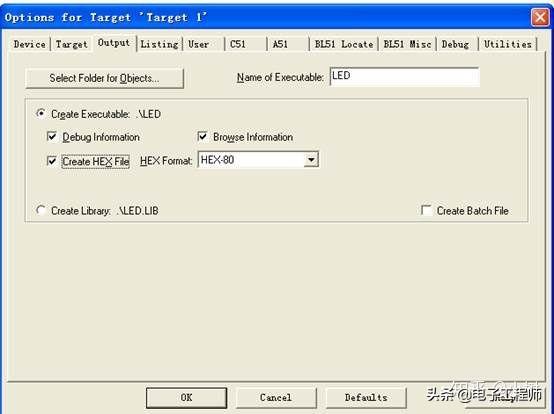

点击Output 选中Create HEX Fille,点击OK
在LED.c的编辑中输入程序
点击Rebuild 进行编译
在工程目录下生成hex文件，程序编译完成在工程目录下生成hex文件，程序编译完成。
5.下载第一个程序
实物连线图
打开“单片机下载工具”
点击下载图标
在单片机选择中选择STC89C52RC
点击Step2中的Open file/打开文件 选择LED.hex 点击打开
右击我的电脑->管理->设备管理器->端口 查看串口号，该处为COM4
在Step3的COM 中选择相应的串口号，通过上一步可知为COM4,选择该串口
点击Step5中的Download /下载 按下单片机的复位
正在下载程序
下载完成
运行实物图
