51单片机温度测量系统Proteus仿真

串行扩展应用：

利用 DS18B20 和 LED 数码管实现单总线温度测量系统。DS18B20的测量范围是-5℃～128℃。由于只接有两个 LED数码管，所以显示的数值只能在 00～~99 之间。

硬件图

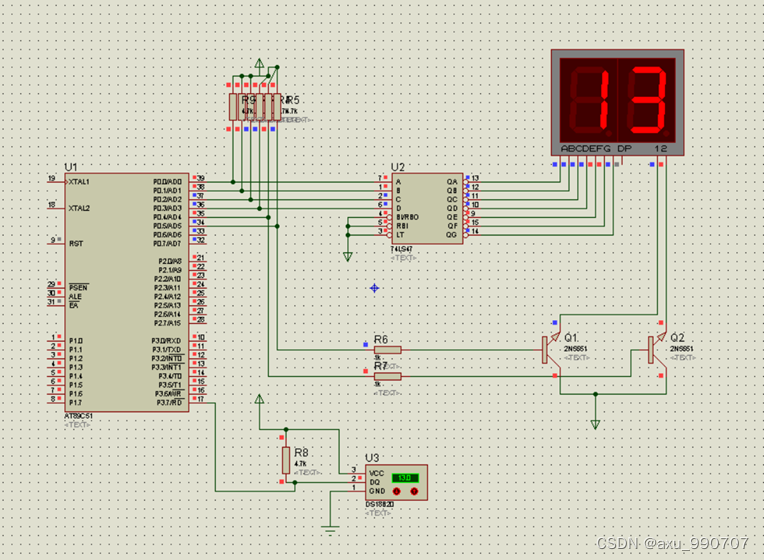

Proteus仿真图：

（2）软件设计

#include<reg51.h>#include"intrins.h"#define uchar unsigned char#define uint unsigned int#define out P0sbit smg1=out^4;sbit smg2=out^5;sbit DQ=P3^7;void delay5(uchar);void init_ds18b20(void);uchar readbyte(void);void writebyte(uchar);uchar retemp(void);

嵌入式物联网需要学的东西真的非常多，千万不要学错了路线和内容，导致工资要不上去！

无偿分享大家一个资料包，差不多150多G。里面学习内容、面经、项目都比较新也比较全！某鱼上买估计至少要好几十。

点击这里找小助理0元领取： 加微信领取资料

void main(){uchar i,temp;delay5(1000);while(1){temp=retemp();for(i=0;i<10;i++){out=(temp/10)&0x0f;smg1=0;smg2=1;delay5(1000);out=(temp%10)&0x0f;smg1=1;smg2=0;delay5(1000);}}}

void delay5(uchar n){do{nop();nop();nop();n–;}while(n);}

void init_ds18b20(void){uchar x=0;DQ=0;delay5(120);DQ=1;delay5(16);delay5(80);}

uchar readbyte(void){uchar i=0;uchar date=0;for(i=8;i>0;i–){DQ=0;delay5(1);DQ=1;date>>=1;if(DQ)date|=0x80;delay5(11);}return(date);}

void writebyte(uchar dat){uchar i=0;for(i=8;i>0;i–){DQ=0;DQ=dat&0x01;delay5(12);DQ=1;dat>>=1;delay5(5);}}

uchar retemp(void){uchar a,b,tt;uint t;init_ds18b20();writebyte(0xcc);writebyte(0x44);init_ds18b20();writebyte(0xcc);writebyte(0xbe);a=readbyte();b=readbyte();t=b;t<<=8;t=t|a;tt=t*0.0625;return(tt);}

效果图

上图，仿真运行状态①(未操作温度)。

上图，仿真运行状态②(未操作温度)。

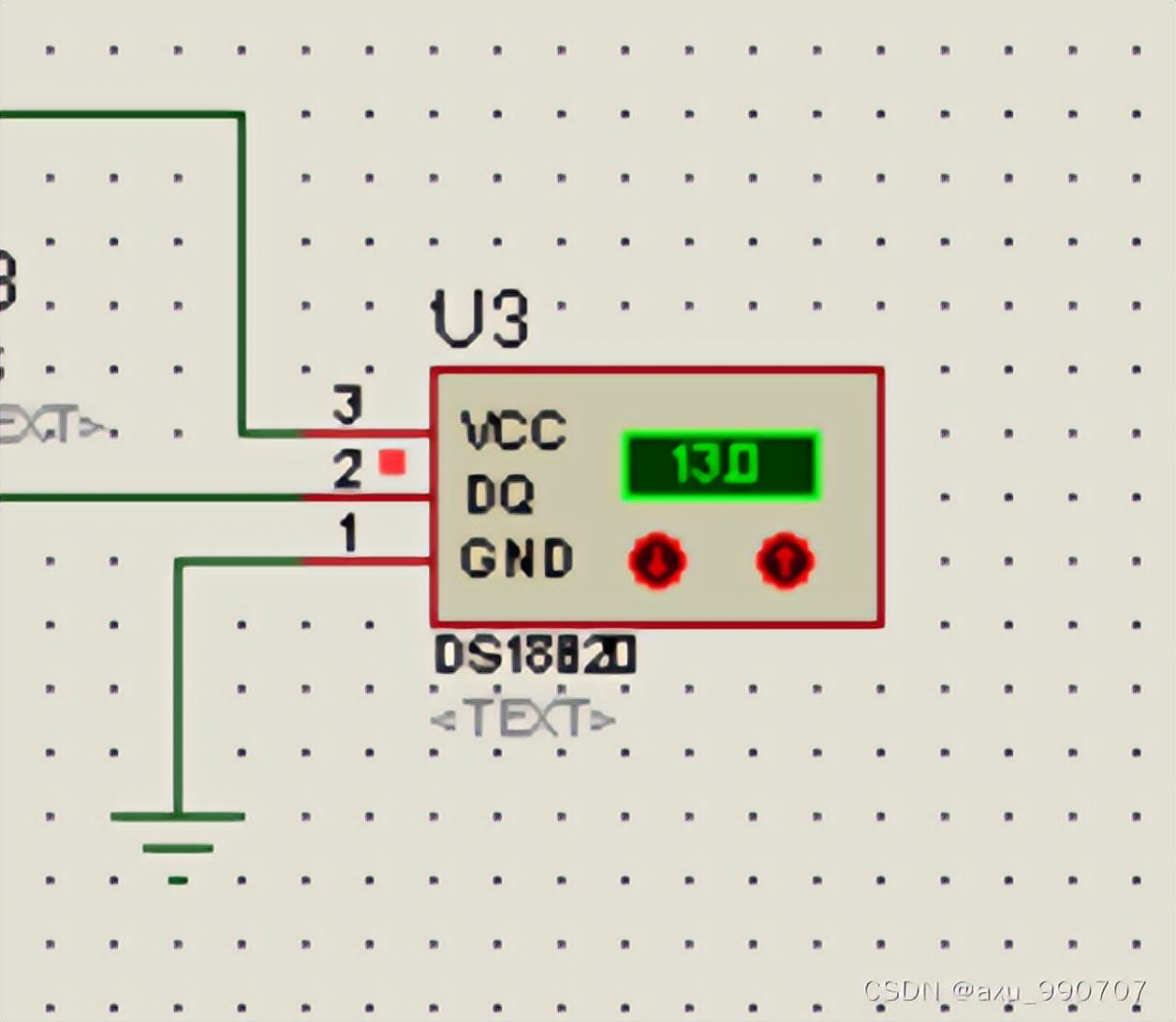

上图，仿真运行状态③(ds18b20按钮按下，温度增加)。

上图，仿真运行状态④(ds18b20按钮按下，温度增加)。

实验结论及分析

1.程序的核心思想

①DS18B20与传统的热敏电阻不同,DS18B20 可直接将被测温度转换为串行数字信号,供单片机处理。通过对 DS18B20 编程可以实现 9~12 位的温度读数，并可分别在 93.75ms 和 750ms 内完成 9 位和 12 位的数字量。其测温范围－55℃~+125℃，最大分辨率为 0.0625℃，在一10℃~+85℃范围内其测温准确度为±0.5℃。

②DS18B20也可以看作一个小的单片机系统，它将温度信息采集到自己的内存中，然后通过一定的节拍将温度信息一位一位地传入at89c51单片机中进行二位数码管的显数。

2.实验中遇到的问题

①lcd1602输入信息时要记得初始化，否则不会显数。

②注意DS18B20的温度信息一位一位地传入at89c51单片机中时严格把控节拍，节拍不正确将影响数据传输。

③at89c51单片机的时钟频率要设置成11.0592mhz。

原文链接：https://mp.weixin.qq.com/s/A9QS6xlYd9XKk8IHtJGffA

转载自：STM32嵌入式开发

原文链接：51单片机温度测量系统Proteus仿真
