手把手教你制作无电源仍可走的时钟

芯片简介

乍一看题目读者可能会纳闷，这是什么奇怪的东西，不用电源还可以工作?其实笔者只是在这里卖了个关子，说的是不用外加电源也可以正常走时，并不是说整个电路工作时不需要供电。也就是说不使用时这个时钟不需要供电，在你加上电源之后就可以显示时间，并且仍然是正确的。就好像有些手机关闭之后又取下电板，等你下次开机的时候它又能显示正确的时间。其实这些手机里面都是有后备电池的，就是做时钟那一小块电路有后备电池供着电的。要是后备电池没有了电，取下电板后问题就来了，这也是为什么有些用久了的手机取下电板再装上，时间就不对了的缘故。但是本文说的这个时钟不需要外加后备电池，那它是怎么做到这一点的呢?请听我慢慢道来。

图5.1 实物图

图5.2 DS12887引脚

先了解一下“主角”的基本特性吧，DS12887是Dallas半导体公司推出的实时时钟芯片，在芯片内部集成了石英晶体、锂电池和其他支持电路，在没有外部供电的情况下，可以正确走时10年;可以计数时、分、秒、年、月、日和星期等信息，而且闰年补偿到2100年有效;内部的闹钟寄存器用来保存闹钟时间，当实时时间等于闹钟时间时，在DS12887的IRQ引脚输出低电平，微控制器可以利用此信号作为闹钟信号来处理。笔者用万用板焊接了电路，实物图见图5.1。下面将介绍如何使用DS12887制作这个时钟。

芯片引脚

了解了“主角”的基本特性，再来看看它的引脚。一个芯片的引脚可以看作是跟外界“交流”的通道，了解了引脚的用法就可以知道如何跟单片机相连。芯片引脚如图5.2所示，其中部分引脚命名与官方的数据手册有所不同，原数据手册上使用的是Motorala总线时序的命名方式，这里为了方便理解，采用Intel总线时序的命名方式，因为文章所使用的51单片机即为Intel时序。这两种总线时序最初分别是用在Motorala和Intel两家公司生产的芯片中，有兴趣的朋友可以在DS12887的数据手册上找到更详细的信息。

引脚MOT为总线方式选择，DS12887可以有两种时序：当MOT接VCC时选择Motorala总线时序;当MOT接地或悬空时选择Intel总线时序。本文用AT89S52作为控制器，AT89S52作为一种典型的51单片机，理所当然使用的是Intel总线时序。

AD0~AD7是地址、数据复用线，跟标准的51单片机的P0口类似，在一个读写周期里的前后两个时间段分别是作为地址线或数据线。它可以直接连接到AT89S52的P0口。

ALE为地址锁存信号，因为DS12887数据地址线采用分时复用的形式，所以需要ALE作地址锁存信号。在一个读写周期里AD0~AD7引脚上首先出现的信号表示地址，通过ALE的下降沿将该信号锁存到DS12887的地址寄存器，稍后AD0~AD7引脚上出现的信号则表示写入或读出DS12887的数据。ALE可以直接连接至AT89S52的ALE引脚。

RD、WR是读写控制信号引脚，分别连接AT89S52的RD(P3.7)、WR(P3.6)引脚。

CS为片选信号，为低电平时选中芯片，可以跟AT89S52的P2.7脚相连，这样就可以形成DS12887的读写基地址：0x0000。

IRQ引脚为中断输出信号，当DS12887产生中断时，在IRQ引脚输出有效低电平，该引脚为漏极开路输出，在外部需要加上拉电阻。

复位功能在本设计中不使用，RST可以直接接高电平。

片内资源

看完了外面，进到里面看看。DS12887内部有10字节的时钟(时、分、秒)、闹钟(时、分、秒)和日历(年、月、日、星期)寄存器和4个控制寄存器以及114字节的通用RAM。地址分配如附表所示。

在本文的设计中只使用了前面14字节的时钟、闹钟、日历和控制寄存器，其余的114字节的RAM并未使用。采用了如图5.3所示的电路图后，片内的14字节的地址分配就是从0x0000～0x000D，在程序中可以像访问外部RAM一样方便地读取和写入数据至这些地址。

0x0000～0x0009是时钟、闹钟和日历寄存器，保留了时间信息等相关内容，单片机可以通过读取这些内容将时间信息显示出来。

寄存器A的BIT6～BIT5控制DS12887内部晶体振荡器的关断。

寄存器B控制各种中断的使能，在本文中需要将闹钟使能位(BIT5)打开，BIT2决定输出的时钟数据是十六进制或是BCD码，BIT1决定时间采用的格式：24小时或12小时制。

寄存器C保存了中断标志位，若在使用多种中断的情况下，微控制器可以通过读取该寄存器辨别产生了何种中断，从而进入相应的处理程序。而在本设计中，只使用了闹钟中断，当在/IRQ引脚输出低电平时，就可以判断产生了闹钟时间到的中断。但是仍需要通过读取该寄存器以清楚中断标志，以免程序重复处理。

寄存器D是与器件是否有效相关的寄存器，本电路无需处理该寄存器。

附表 片内地址分配

硬件电路

电路使用4位一体共阴极数码管显示时钟、闹钟和日历信息，数码管采用CD4511作硬件译码，74LS06作动态选择和驱动电路。电路图如图5.3所示。

CD4511是一种用于数码管显示的译码芯片，在芯片输入引脚(D~A)输入4位二进制数值，在输出端(a~g)则译码输出共阴极数码管所需要显示的数值，例如，在CD4511的D~A这4个引脚输入“0101”(十进制的“5”，D为最高有效位数据)，则在输出端的a~g输出“1011011”。而且CD4511有个很有用的“消隐”功能，即当输入端D~A的值大于9时，输出端a~g呈现高阻态，从而数码管表现为7段灯都会灭掉。

74LS06包含6个非门电路，本文只需要其中4路即可。在输入端置“1”，对应的输出端则为“0”，选中其中一个数码管。比如在AT89S52的P1.4输入“1”，则74LS06的4A引脚为“1”，在其对应的输出脚4Y输出就为“0”，从而选中与s1相连的DS1数码管。在焊接电路板时，可以将CD4511和74LS06这两个芯片放在数码管下方，这样整个电路板就会小巧一些。

图5.3 电路图

因为数码管只有4位，而且必须用其中的两位显示一项时间信息，所以每次只可以显示两项时间信息，例如，DS1、DS2分别显示月份的十位、个位，DS3、DS4分别显示日期的十位、个位。但要显示的时间信息要多得多，所以采用“分时复用”的方法轮流显示时和分、月和日、年和星期，在时间分配上笔者使用了下述方案：在每一分钟中，0~9s、20~39s、50~59s的时间里显示时钟的时和分，在10~19s内显示月和日，在40~49s内显示年和星期，而时钟的秒数则不作显示处理。因为星期的最大数值为7(表示星期天)，可以只在个位显示，星期分配的十位可以作“消隐”处理。设定的闹钟信息不是需要经常查看的，所以不做上述的分时显示，而是通过按下KEY4键查看。

图5.4 主函数程序流程图

电路图中的4个按键功能分配如下，KEY1：数值加1键;KEY2：数值减1键;KEY3：调节项目选择，当该键按下可以选择不同的调节项目，依次为时钟的时、时钟的分、月份、日期、年、星期、闹钟的时和闹钟的分。KEY4：选择显示时间(包括时、分、月、日、年和星期)或闹钟。

红色的LED闪亮表示数码管当前显示的是闹钟的时和分，绿色的LED闪亮表示当前显示的是时钟的时和分;而红色的LED闪亮和蜂鸣器发出声音，则表示闹钟所定格的时间到来，发出警报提醒;当两个LED都不闪亮时表示显示的为日历信息，即月、日、年和星期，可以通过DS3是否显示数据区分出显示的是月、日还是年、星期。

软件设计

笔者使用的编译环境为Keil编译软件，采用C51编程语言。

整个程序由几个模块构成，文件mmi.c中包括一些人机交互处理的函数，比如读取按键、在数码管上显示时间信息、LED和蜂鸣器的发声处理等;文件ds12887.c中包括读写和初始化DS12887的函数;文件my52.c中包含延时函数;在文件main.c中则调用这些模块中的函数进行综合处理，主函数的程序流程图如图5.4所示。各个xxx.h文件中则是相应的xxx.c文件中的函数声明、全局变量声明等。更多源程序可以到qq群657864614进行下载!

单片机24小时定时控制芯片 灯串芯片方案 电池盒灯串定时IC开发

EH220223-3E47-3F19两键6开18关定时芯片

一． 功能说明

两个轻触开关输入控制，三路输出：2路主灯、1路指示灯。上电工作无定时对闪模式。

KEY1(定时/OFF键)：按一下6开18关定时指示灯亮，再按一下关,再按一下无定时,指示灯灭，依次循环。

KEY2(模式键)：按一下L1亮，按一下L2亮，再按一下L1 L2对闪。

有不断电记忆，KEY1关后再打开 记忆之前的LED模式。

二． 电气参数（VDD=5.0V TA=25℃）

参数

符号

最小值

典型值

最大值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V

工作电流

IOP

1.5

mA

静态电流

ISTB

5

uA

VDD=5.0V

驱动电流低电平输出

IOL

14

mA

VDD=5.0V,VOL=0.7V

驱动电流高电平输出

IOH

6

mA

VDD=5.0V,VOH=VDD-0.7

过VDD极限电流

IVDDmax

50

mA

过GND极限电流

IGNDmax

50

mA

工作温度

TA

-10

25

70

℃

储存温度

Tstg

-20

25

100

℃

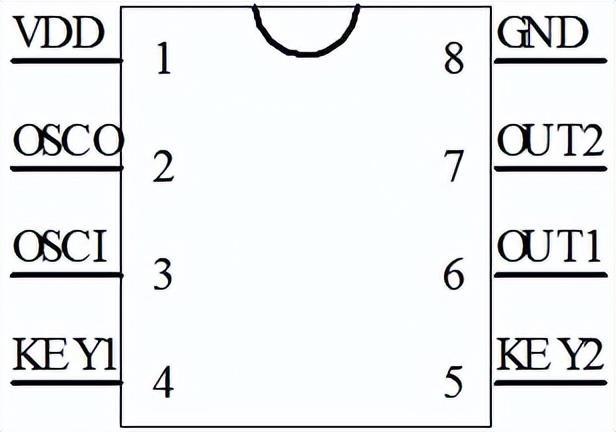

三． 封装脚位图（SOP-8）

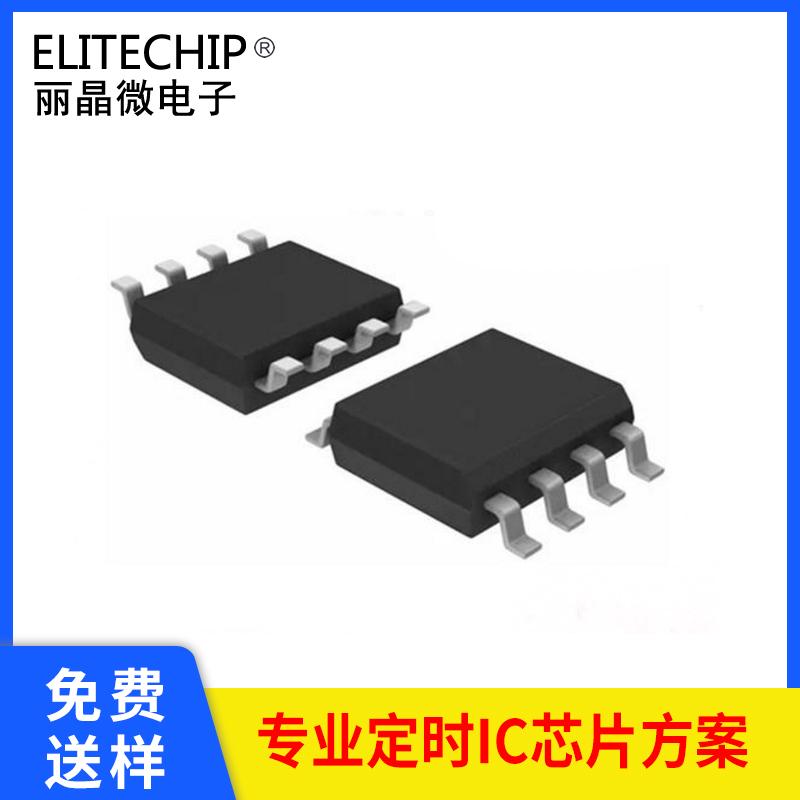

6开18关定时芯片

管脚号

符号

功能描述

1

VDD

电源正

2

OSCO

晶振

3

OSCI

晶振

4

KEY1

定时触发按键

5

KEY2

模式触发按键

6

OUT1

LED输出，低电平有效

7

OUT2

LED输出，低电平有效

8

GND

电源负

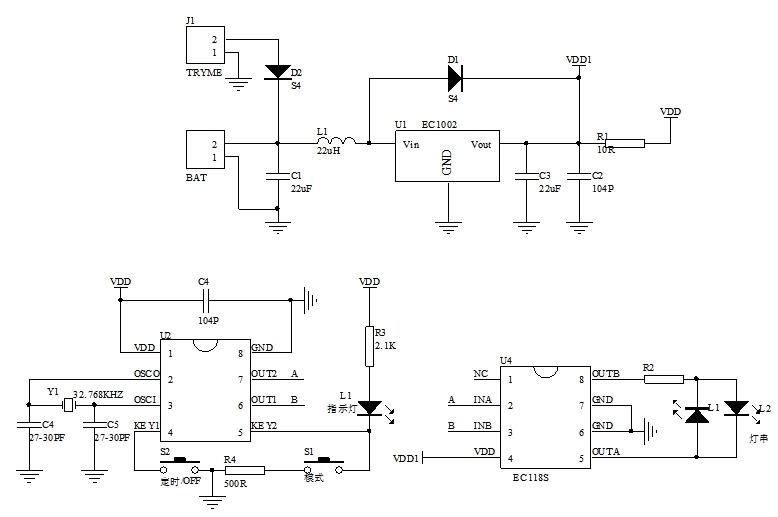

四． 电路图参考

24小时循环定时器芯片

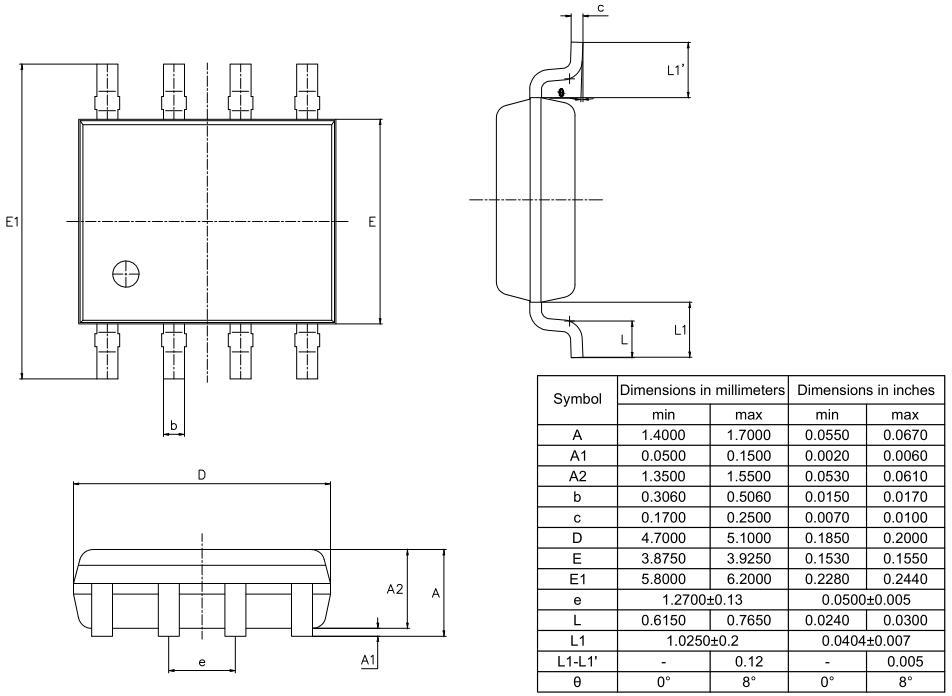

五． 封装尺寸图（SOP-8）

8脚延时开关芯片

六． 版本说明

版本

日期

描述

EH220223-0087-0159

2022/2/28

V01初版

EH220223-3E47-3F19

2022/3/3

V02

定时IC芯片
