单片机这么简单？一分钟看懂单片机最小系统电路原理图：STM8S

坚持每天分享本人十几年的单片机系统开发经验，循序渐进，逐步深入，您的关注是我的动力来源！

本文以ST公司的STM8S003单片机为例，给大家讲解一个单片机最小系统的电路原理图：通过单片机采集一个按键信号，点亮一颗LED灯。

如果你看懂了这张原理图，单片机硬件就入门了——真的到进门了！

一、系统框架

电源从电源插座P1进入电路板，经过LM7805稳压成VCC（=5V）给单片机供电，单片机采集按键S1的信号，点亮LED灯D2，编译好的程序经过程序下载口JP1下载到单片机里。

二、电路细节

电源插座P1可以采用12V电源，二极管D1的作用是为了防止电源不小心反接而损坏电路器件。

LM7805前面的两个电容C1和C2和后面的两个电容C3和C4是为电压滤波的，进一步稳定VCC的电压，让VCC的纹波不要太大，因为纹波大了会影响单片机的工作。

电容C5和C6是依据STM8S003的数据手册要求必须用的两颗电容，遵照执行即可，暂时不用深究，后续我的文章中会谈到。

电阻R1是为了限制发光二极管（LED）D2的电流。LED一般需要5-10mA的电流才能点亮，LED本身的压降一般比较固定，其值是1V左右，当单片机控制PC6口输出低电平时，LED将被点亮，这时LED中的电流为：（5V-1V）/0.47KΩ=8.5mA。

按键S1一端接地，一端接单片机PD3口，在PD3口内部可以通过软件设置上拉电阻，当S1断开时，PD3口为高电平；当S1闭合时，PD3口为低电平。单片机依据PD3口的电平状态即可获知按键是否闭合。

JP1是程序下载接口，所有STM8单片机的程序下载接口都是一样的。其中NRST为单片机复位接口，SWIM为程序下载的数据通道，电脑里的程序代码就是通过SWIM传输到单片机中的。

疑问：为啥没有时钟（晶振）电路？因为现在的单片机一般内部集成有RC振荡电路，通过软件可以设置单片机选用内部的RC振荡脉冲作为单片机内部的时钟。只是内部RC振荡电路的时钟不是太精准，对于一些时钟精度要求比较高的场合可以外接晶振电路。不过，大多数实际应用，内部RC振荡电路的精度已经足够了。

三、总结

所有STM8单片机相关的原理图基本上都是在这个电路基础上进行演进，万变不离其宗。

所有其它品牌和系列的单片机，其硬件原理图基本上也大同小异，掌握其中一个原理图，其它单片机的原理图也就都能看懂了。

这样是不是很简单呢？后续我还会讲解更多的单片机知识，内容是逐步深入的，留言加关注是对我最大的支持！

四、课后作业

如何实现LED灯的渐亮渐灭？

只有8个引脚的单片机，片上资源丰富、性价比高、只有不到一块钱

说起单片机，大家都想到的是引脚数众多，体积较大，如48引脚的LQFP48、100引脚的LQFP100，40引脚的DIP40等。但是在做一些小项目的时候，需求简单功能不复杂，用多引脚单片机比较浪费，这时候该怎么办？有没有一些不需要太多的片上资源、引脚较少、价格便宜的单片机？

1- 8引脚单片机

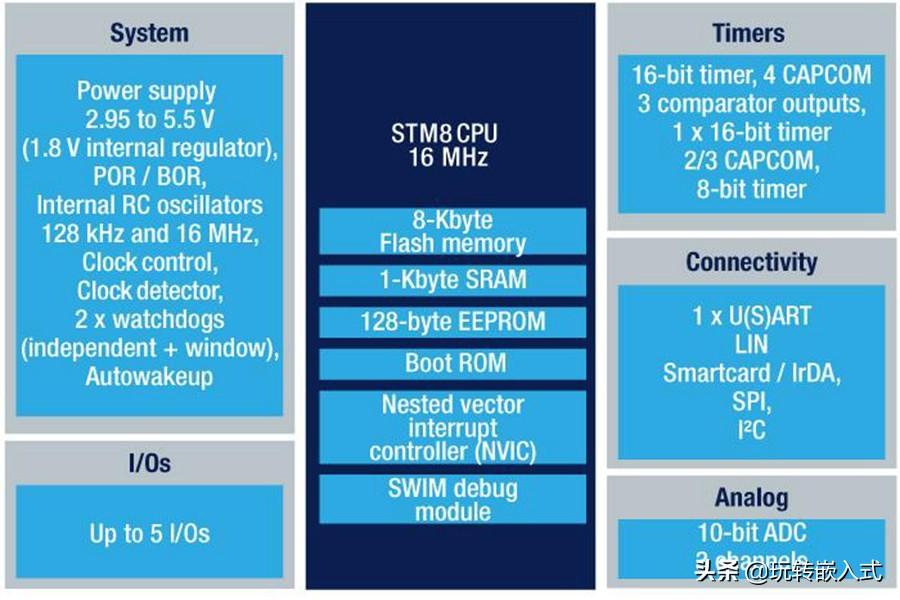

ST的8引脚单片机

半导体巨头ST就推出了只有8个引脚的单片机。之前提到8引脚的单片机，大家马上就联想到Microchip，该公司推出的8引脚单片机较早。但是PIC系列的单片机编译器众多，不同系列的单片机需要安装不同的编译器，而且下载器不通用，比较昂贵，如ICD3系列市场价在800-1000左右，这就让很多用户望而却步了。
