单片机控制数码管静态显示数字

控制原理：

数码管显示其实就是控制LED的亮和灭来实现相应数字的显示，只要能够控制LED亮和灭就能够实现数码管的静态显示。

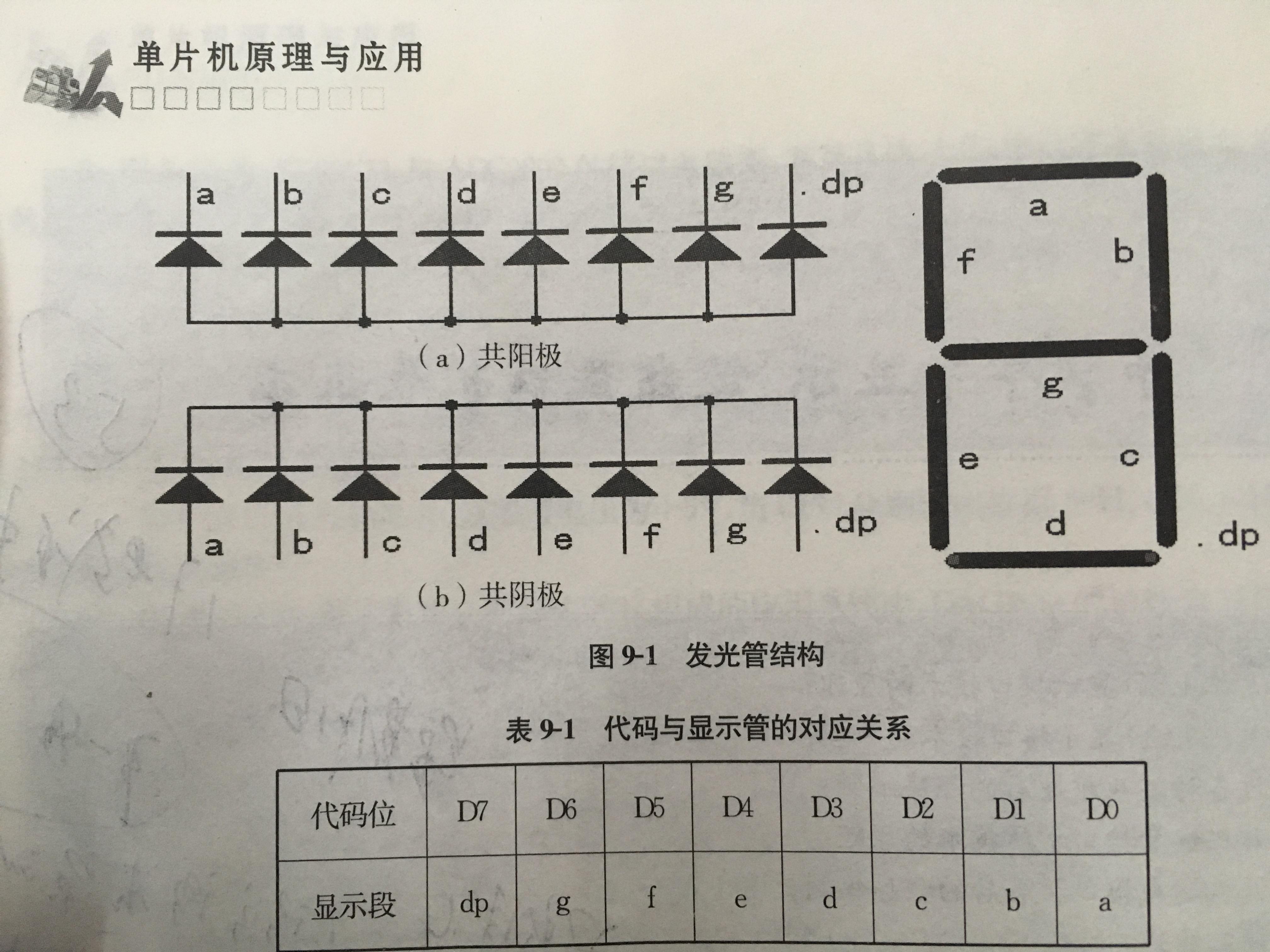

程序里用了16进制数据对端口进行赋值运算。本程序采用的是共阳极的数码管，什么是共阳极？就是组成数码管的LED灯的正极（阳极）连在一起，称为共阳极。如果组成LED灯的负极（阴极）连在一起，就称为共阴极。

如，共阳极的数码管要显示数字1，只需要给b和c低电平，就可以显示数字1了。对应是数据是 1111 1001—>0XF9,其余的数据依此类推。

单片机控制数码管显示不同数字

很多电子产品上都有用到数码管来做指示作用，比如电子秤上使用数码管来显示体重，电饭锅上面使用数码管来显示煮饭时间等等。数码管显示的数字是通过单片机控制的，本篇文章为你讲述其中的原理。

文章涉及到的电路图和程序源码大家可以私信作者获取。

想要使用单片机来控制数码管显示不同数字，那么我们先要了解数码管的内部结构以及器驱动原理。数码管可以看成是由8个发光二极管组成，我们分别给这8个数码管编号为a，b，c，d，e，f，g，SP（SP为小数点，七段数码管没有小数点），共阴极数码管就是这8个二极管的阴极连接在一起，共阳极数码管就是这8个二极管的阳极连接在一起。在控制过程中，我们把不同的二极管点亮，数码管就会给我们显示出不同的数字，例如我们把b，c两个二极管点亮，其他二极管熄灭，那么数码管显示的就是数字1；或者我们把a，b，c，d，e，f，6个数码点亮，数码管就给我们显示的是数字0.

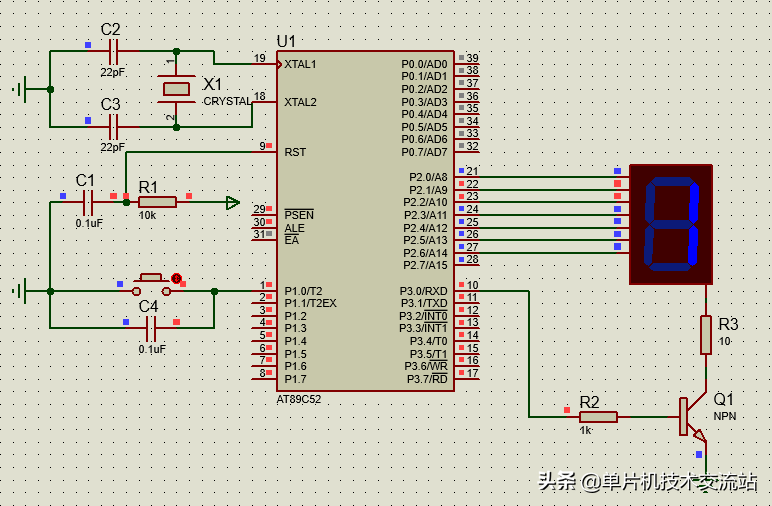

接下来我们搭建控制电路图，添加一个7段共阴极数码管，a-g分别接单片机P2.0-P2.6.

看到电路图，我们应该就能想到，只要我们使单片机的P2口输出不同的高低电平，就可以让数码管显示不同的数字。假如我们要显示数字1，那么我们就想要点亮b，c二极管且熄灭其他二极管，所以我们需要将单片机P2.1和P2.2输出高电平，其他的输出低电平，如下图（红色代表高电平，蓝色代表低电平）。

以此类推，其他数字我们也可以显示出来，我们把P2.0-P2.7看成一个从低到高的8位数，其某一位为1则代表其对应的二极管亮，为0就代表其对应的二极管灭，那么我们就可以得到一个表格，该表格代表数码管显示0-F的值，其表格如下：

SEG_ComAnodeTable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

我们还是以1来分析，1对应表格中的数字为0x06，我们转换成二进制就是00000110（b），第2和第3位为1，其他位为0，也就是说b，c二极管会亮，其他二极管会灭，所以只要我们把这个数字赋值给P2，那么数码管就会给我显示数字1.

到这里就把共阴极数码管显示原理给大家讲解了，大家可以以此类推，得到共阳极数码管的显示表格。如有不明白的地方，可以把疑惑的地方私信给我，演示程序设有一个按键，系统上电显示0，按键每按下一次，显示的数字加1，加到最大就又回到0开始。

下面给大家讲解一下程序设计思路：定义一个变量u8SegNumber，当按键按下一次，u8SegNumber就+1，然后我们把u8SegNumber的值作为共阴数码管显示表格的下标值，最后把对应的值赋值给单片机的P2口，这样就达到了我们想要的结果。

if(pTIM_Delay(0,200)) //200ms任务

{

if(SysDataVar.u8SegNumber > 15) //防止溢出

SysDataVar.u8SegNumber = 0;

LED = SEG_ComAnodeTable[SysDataVar.u8SegNumber]; //赋值

}

if(pTIM_Delay(1,5)) //5ms任务

{

Key_Sanf(); //按键检测

}

到这里单个数码管显示数字的原理都给大家讲解清楚了，大家可以尝试显示两个数码管，其原理和显示单个数码管不太一样，我也将在下一讲为你讲解，欢迎关注作者，及时获取更新信息。
