详解单片机的IO接口

MCS-51系列单片机有4组I/O接口：P0、P1、P2和P3。前面简单介绍了一下各个端口，要学好单片机技术，非常有必要详细了解这些端口的内部结构及工作原理。

P0端口

P0 端口有 P0.0～P0.7 共 8 个引脚，这些引脚除了可作 I/O 引脚外，在外接存储器时，还可作地址 / 数据总线引脚。 P0端口每个引脚的内部电路结构都相同，其内部电路结构如图2-6所示。

图2-6 P0端口内部电路结构

(1)当P0端口用作输出端口时

如果要将P0端口用作输出端口，单片机内部的CPU会发出一个“0”到与门的控制端。控制端的“0”一方面关闭与门(即与门的一端为“0”时，不管另一端输入何种信号，输出都为“0”)，使地址/数据总线送来的信号无法通过与门;另一方面控制电子开关，让电子开关与锁存器的Q端接通。

此时若给锁存器的写锁存器端送写脉冲信号，内部总线送来的数据就可以通过D端进入锁存器并从Q和Q端输出，如D端输入“1”，则Q端输出“0”(Q端输出“1”)，该“0”经电子开关送到场效应管VT2的栅极，VT2截止，从P0端口输出“1”。

也就是说，当给P0端口内部的与门控制端送“0”，同时给写锁存器端送写脉冲信号时，单片机内部总线的信号就可以通过接口电路从P0端口输出。

(2)当P0端口用作输入端口时

当将P0端口用作输入端口时，P0端口的信号既送到三态门，又送到VT2的漏极。如果锁存器之前锁存的为“0”，即Q=0、Q=1，其中Q=1会使VT2导通，P0端口被钳在“0”电平上，“1 ”将无法送入P0端口。

解决的方法是：在将数据输入P0端口前，先通过内部总线向锁存器写“1”，即让Q=0，VT2截止，P0端口输入的“1”就可以送到三态门的输入端，此时再给三态门的读引脚送一个读控制信号，“1”就可以通过三态门送到内部总线。

也就是说，要将P0端口作为输入端口，先要将P0端口的锁存器写“1”，然后再给输入三态门送读控制信号，P0端口的数据就可以通过接口电路，送到单片机内部的总线上。

(3)当P0端口用作地址/数据总线引脚时

如果要将P0端口用作地址/数据总线引脚，先要给与门的控制端送“1”，于是与门打开，同时电子开关和非门输出端接通。当地址/数据总线为“1”时，“1”一方面通过与门送到VT1的栅极，VT1导通，另一方面送到非门，经反相变为“0”，再经电子开关送到VT2的栅极，VT2截止，VT1导通，VT2截止使P0端口输出为“1”;当地址/数据总线为“0”时，VT1导通，VT2也导通，P0端口输出为“0”。

也就是说，当给与门的控制端送“1”时，内部地址/数据总线上的信号就可以从P0端口输出，P0端口就可当作地址/数据总线引脚使用。

P1端口

P1 端口有 P1.0～P1.7 共 8 个引脚，这些引脚可作 I/O 引脚。 P1端口每个引脚的内部电路结构都相同，其内部电路结构如图2-7所示。

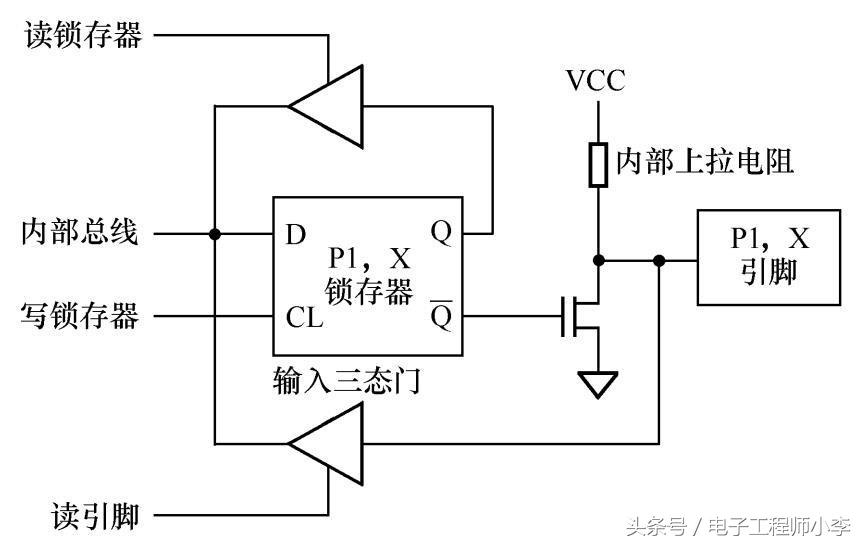

图2-7 P1端口内部电路结构

从图2-7中可以看出，P1端口的结构较P0端口简单很多，由于P1端口内部采用了一只场效应管，并且与电源之间接了一只上拉电阻，所以不需要在P1端口的外部接上拉电阻。

(1)当P1端口用作输出端口时

如果要将P1端口用作输出端口，应给锁存器的写锁存器CL端送写脉冲信号，内部总线送来的数据就可以通过D端进入锁存器并从Q和Q端输出，如D端输入“1”，则Q端输出“0”(Q端输出“1”)，该“0”送到场效应管的栅极，场效应管截止，从P1端口输出“1”。

(2)当P1端口用作输入端口时

当将P1端口用作输入端口时，如果锁存器以前锁存的为“0”，即Q=0、Q=1，其中Q=1会使场效应管导通，P1端口被钳在“0”电平上，“1”将无法送入P1端口。所以与P0端口一样，在将数据输入P1端口前，先要通过内部总线向锁存器写“1”，让Q=0，场效应管截止，P1端口输入的“ 1”就可以送到输入三态门的输入端，此时再给三态门的读引脚送一个读控制信号，“1”就可以通过输入三态门送到内部总线。

P2端口

P2端口有P2.0～P2.7共8个引脚，P2端口每个引脚的内部电路结构都相同，其内部电路结构如图2-8所示。

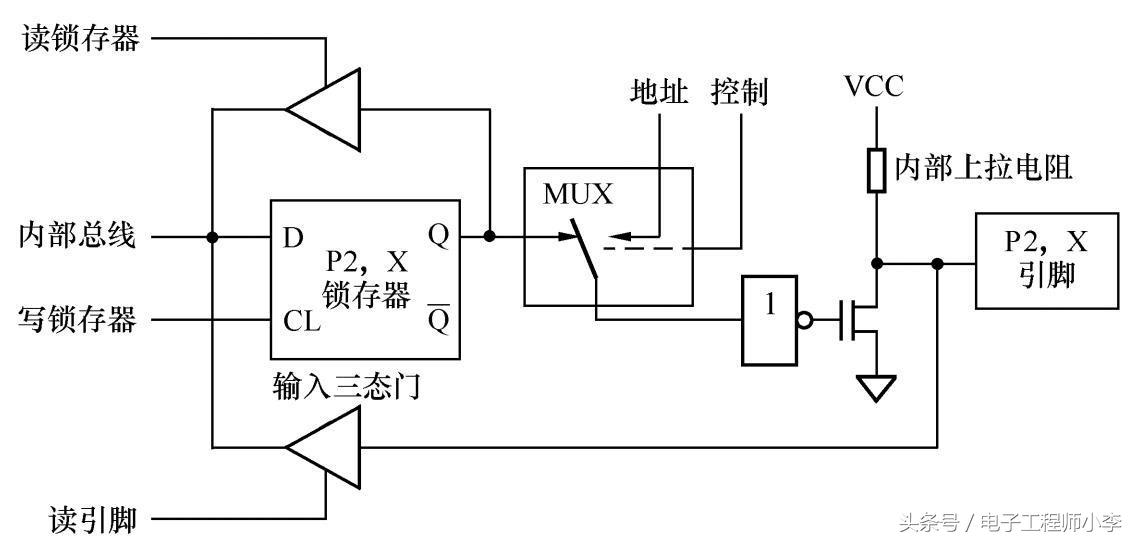

图2-8 P2端口内部电路结构

从图2-8中可以看出，P2端口的内部结构与P0端口很相似。P2 端口也可作 I/O 引脚，在外接存储器时，还可以作为地址总线引脚。

(1)当P2端口用作地址总线引脚时

如果要将P2端口用作地址总线引脚，单片机内部的CPU会发出一个控制信号到电子开关的控制端，让电子开关与内部地址总线接通，地址总线上的信号就可以在通过电子开关、非门和场效应管后从P2端口引脚输出。

(2)当P2端口用作I/O接口时

如果要将P2端口用作I/O接口，单片机内部的CPU会发出一个控制信号到电子开关的控制端，让电子开关与锁存器接通。

当将P2端口用作输出端口时，给锁存器的CL端送写脉冲信号，内部总线上的数据就被锁存进锁存器并从Q端输出，再通过电子开关、非门和场效应管从P2端口引脚输出。

当将P2端口用作输入端口时，如果锁存器以前锁存的为“0”，即Q=0，经非门反相后会使场效应管导通，P2端口被钳在“0”电平上，“1”将无法送入P2端口。所以与P0、P1端口一样，在将数据输入P2端口前，先通过内部总线向锁存器写“1”，让Q=1，场效应管截止，P2端口输入的“1 ”就可以送到输入三态门的输入端，此时再给读引脚送一个读控制信号，“1”就可以通过三态门送到内部总线。

P3端口

P3 端口有 P3.0～P3.7 共 8 个引脚， P3 端口可作为 I/O 接口，还可以用于其他方面。P3端口每个引脚的内部电路结构都相同，其内部电路结构如图2-9所示。

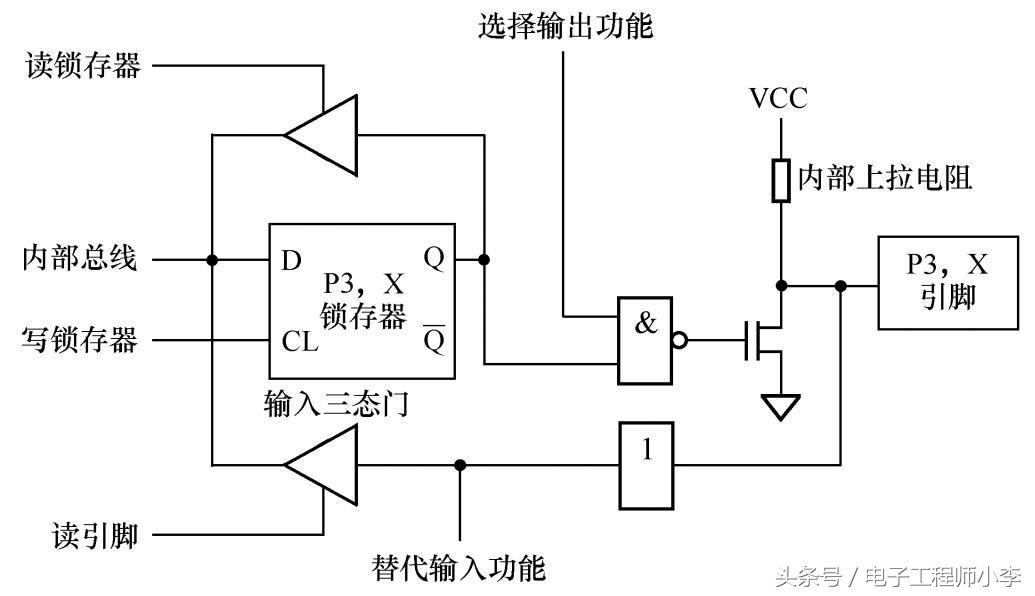

图2-9 P3端口内部电路结构

(1)当P3端口用作I/O接口时

如果要将P3端口用作I/O接口，应让与非门的选择输出功能端为“1”，以开通与非门。

当将P3端口用作输出端口时，给锁存器的CL端送写脉冲信号，内部总线送来的数据就可以通过D端进入锁存器并从Q端输出，再通过与非门和场效应管从P3端口引脚输出。

当将P3端口用作输入端口时，应先通过内部总线向锁存器写“1”，让Q=1，场效应管截止，P3端口输入的信号就可以通过缓冲器、输入三态门送到内部总线。

(2)当P3端口用作第二功能时

P3端口用作第二功能(又称复用功能)时，实际上也是在该端口输入或输出信号，只不过输入、输出的是一些特殊功能的信号。所以当P3端口用作第二功能时，其内部电路的工作原理与用作I/O接口时是一样的，在用作输入功能时，端口的锁存器同样要先置“1”。

P3端口8个引脚的第二功能详见表2-1。例如P3.2引脚用作第二功能时，该端口可输入由外部设备送到的中断请求信号，该信号通过缓冲器、输入三态门送到内部总线。

P3端口除了可以接收外界的输入信号外，还可以接收内部的替代输入功能端送来的信号，该信号通过输入三态门送到内部总线。

总之，P0、P1、P2 和 P3 端口的功能是：都可以作输入或输出端口; P0、P2、P3 端口具有第二功能，各种端口的第二功能见表2-1。例如，表中说明P0端口的第二功能可以用作低8位地址总线/ 数据总线，P2端口可用作高8位地址总线，P3.0端口可用作串行数据接收端。

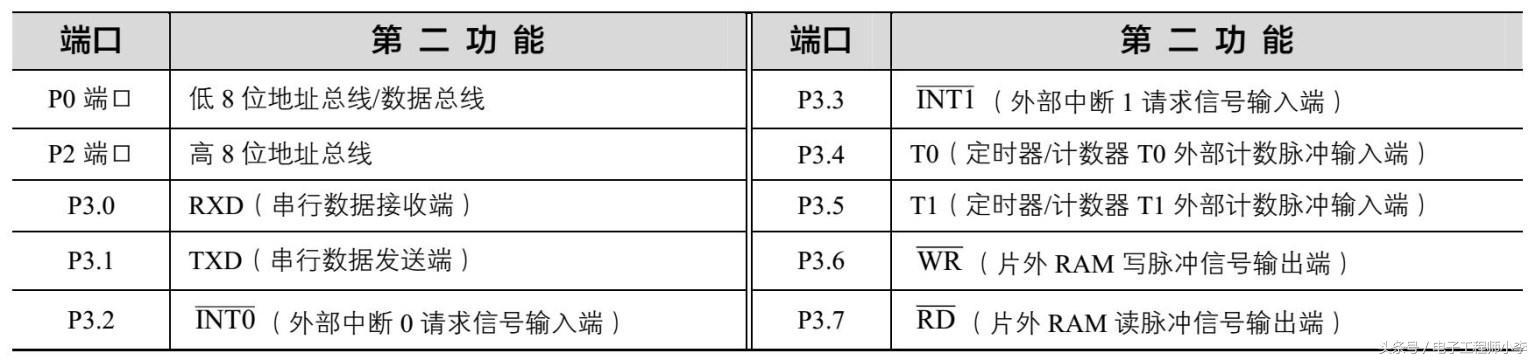

表2-1 MCS-51系列单片机各端口的第二功能

单片机基础入门：探索51单片机的工作原理

在电子技术领域，单片机是实现智能化控制不可或缺的关键元件。它们集成了许多功能于一身，成为了各种电子系统的心脏。为了更好地理解单片机如何工作，本文将重点介绍51单片机的基本组成和工作原理。

51单片机是一种广泛使用的微控制器，它以易用性和高性价比著称。其核心是8位的中央处理单元（CPU），专门负责解释和执行存储在内存中的指令。这些指令通常存储在只读存储器（ROM）中，它保存了单片机的程序代码。与此同时，随机存取存储器（RAM）用于临时存放CPU在程序执行过程中需要的数据。

51单片机通过其输入/输出端口（I/O端口）与外部世界相连。这些端口可以配置为输入或输出模式，允许单片机读取传感器信号或控制执行器，如电机和LED灯。例如，一个I/O端口可以输出高低电平来控制LED灯的开关，实现简单的闪烁效果。

此外，51单片机具备内置的定时器/计数器，这些功能对于需要精确时间控制的应用至关重要。定时器可以用于创建时间延迟，而计数器可以响应外部事件的发生次数。

为了与其他电子设备进行数据交换，51单片机还装备了串行通讯接口。这些接口支持如SPI和I2C等通信协议，使得单片机能够与其他单片机、计算机或网络中的设备进行信息的串行传输。

以AT89C51单片机为例，它拥有40个引脚，包括提供电源的VCC和GND引脚，四组I/O端口（P0、P1、P2和P3），复位引脚RST，以及用于时钟信号的XTAL1和XTAL2引脚。此外，它还有专门的引脚用于串行通信。

在编程51单片机时，通常使用C语言，这是一种既能提供高效执行也方便硬件操作的编程语言。编程过程中，开发者需要编写能够操控I/O端口的代码，以便读取传感器数据或控制外部设备。

随着技能的提升，开发者可以使用51单片机创建更复杂的系统，如温度监测系统。在这类系统中，单片机通过连接到其I/O端口的传感器读取环境温度，并根据这些数据控制散热风扇或加热器，以保持恒定温度。

总结来说，51单片机的设计简明而功能全面，使它成为学习电子编程和微控制器应用的理想选择。通过深入了解其工作原理，开发者不仅能够掌握硬件操作的基本知识，还能够扩展其在实际项目中的应用能力，为构建更为复杂和智能化的电子系统打下坚实的基础。
