51单片机利用for语句嵌套实现简单的延时1s功能解说和视频教程

51单片机利用for语句嵌套实现简单的延时1s功能

名词解释：

（1）时钟周期。定义为时钟频率的倒数，本例使用12MHz的时钟频率，它的时钟周期大约就是1/12μs。

（2）机器周期。单片机的基本操作周期，STC89C51系列的单片机来说，一个机器周期由12个时钟周期组成，也就是1μs。

（3）指令周期。指的是单片机执行一条指令需要的时间，一个指令周期需要1～4个机器周期。一个for循环需要8个指令周期。

假设单片机采用了12MHz的时钟频率，利用for语句嵌套实现简单的延时1s功能。

unsigned int i;

Unsigned char j; //定义两个循环变量i、j

for (i = 1000; i > 0; i--) //外层循环1000次

for (j = 124; j > 0; j--) ; //内层循环124次

内层循环代码含义：

在12MHz的时钟频率下，for循环124次所消耗的时间ntime是：

ntime= 124次 × 8个指令周期 × 1μs = 992μs

也就是内循环延时大概为1ms。

外层循环代码含义：

外层循环又将内层循环重复1000次：

for (i = 1000; i > 0; i--) //外层循环1000次

那么，全部执行完成花费的总时间T大约是：

T = 1000 × ( ntime + 8 × 1 ) = 1000 ms=1s，基本上达到延时1s的功能。这个延时程序中外层循环的变量是多少，整个for嵌套语句就延时大约多少毫秒，在以后的应用当中，会经常用到这个程序进行不需要精确时间的延时。

比如，要实现2s的延时，就把i=1000修改为i=2000就可以了。

视频教程如下：

视频教程

数码管每秒间隔显示数字是怎么做出来的？看完秒懂

如何实现每秒间隔显示数字呢？利用单片机延时函数空耗时间，延时1s来实现，等学完单片机定时器中断，就可以设计精确计时程序。

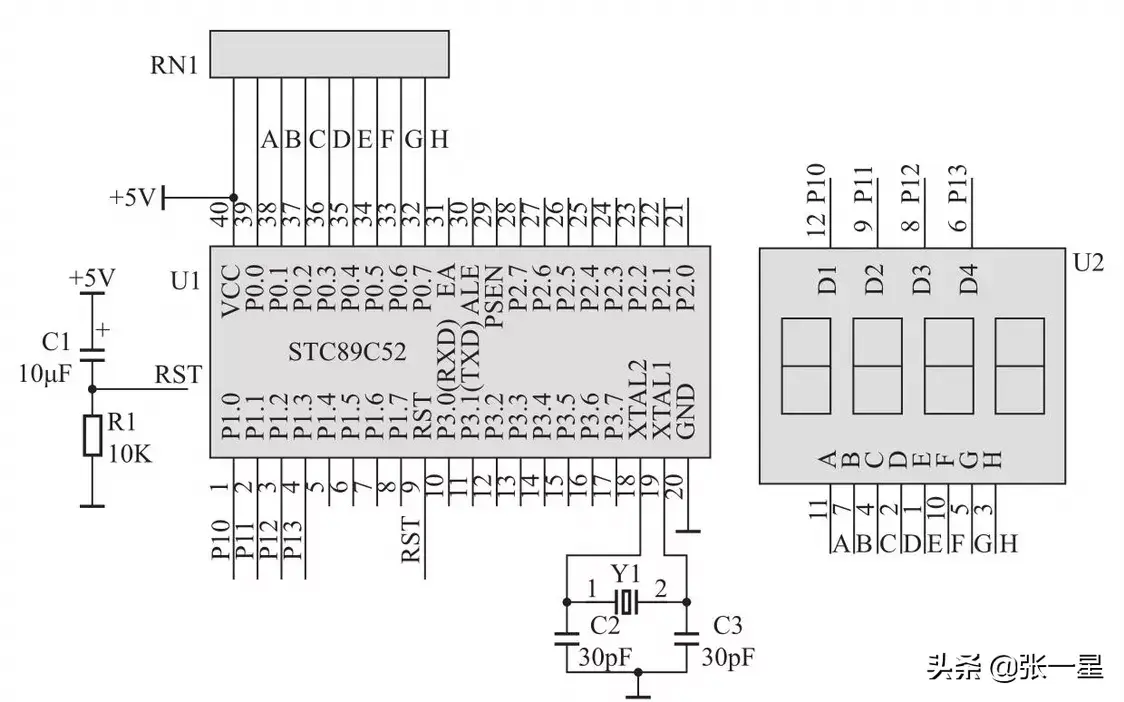

1.程序设计

#include<reg52.h>//头文件

#defi ne uchar unsigned char　//宏定义

#defi ne uint unsigned int

uchar code table []={0x3F，0x06，0x5B，0x4F，0x66，0x6D，0x7D，0x07，0x7F，0x6F}；//共阴数码管编码

void delay（uint a）//延时函数

{

uint j，i；

for（j=a；j>0；j--）

for（i=110；i>0；i--）；

}

void main（）//主函数

{

uint num；//定义变量

while（1）

{

delay（1000）； //延时时间大约1s

P1=0xfe；

P0=table[num]；

num++；

if（num>9）

num=0；

}

}

2.程序解释

①num++；即num=num+1。

②P1=0xfe；选通第一个数码管。

③if（num>9）

num=0；

以上是简写，写全如下：

if（num>9）

{

num=0；

}

如果num变量数字大于9，num重新赋值为“0”。

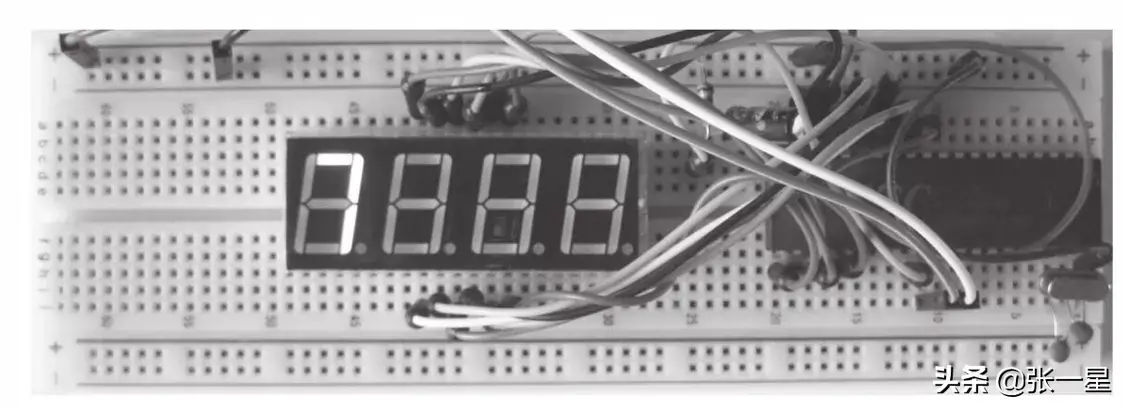

3.面包板制作展示

“显示数字”面包板制作展示

4.C语言基础知识

（1）if语句

格式一：

if（表达式）{语句1；语句2；}

步骤：如果表达式为“真”，则执行语句1和语句2，如果为“假”，则跳过语句1与语句2，执行其他的程序。

格式二：

if（表达式）{语句1；语句2；}

else{语句3；语句4；}

步骤：如果表达式为“真”，则执行语句1和语句2，如果为“假”，则执行语句3与语句4。

（2）运算符

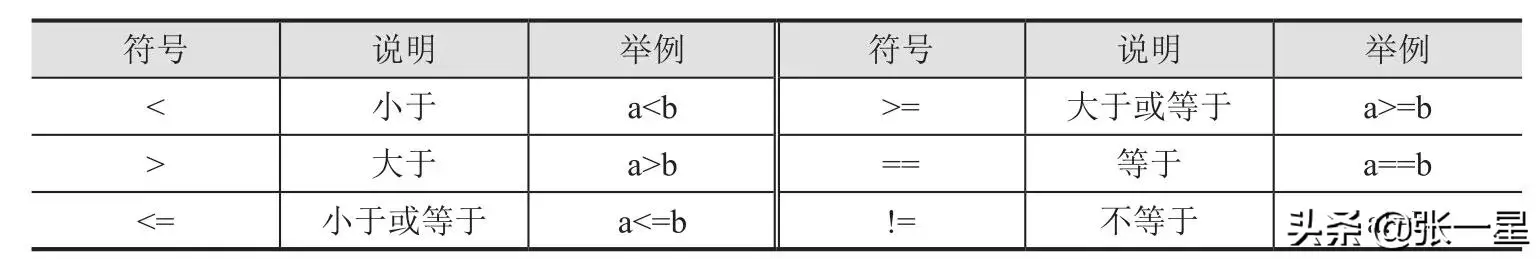

常见运算符如表

运算符



上面的程序只是让“num”自加到9，如何显示大于“9”的数字呢？

当显示大于9的数值就需要用到数字的分解。

3）数字分解

以两位数字为例，一位数码管是无法显示两个数字，数字分解是必需的，分解后分别送到两个数码管显示。比如一个两位数字是num，分解十位（a表示），a=num/10（称之为求模）；分解个位（b表示），b=num％10（称之为求余）。
