用单片机做4-20MA输出，坑都踩完了

前两天在咸鱼收到帮网友调试一个4-20mA输出的电路。

用单片机STM32F407ZE的DA输出0-3.3V然后通过运放将电流转为0-5V电压，再通过T6130模块转为4-20MA输出。

电路原理很简单，但是板子问题不少。最先遇到的问题是单片机不开缓存驱动能力不够，只能输出2.9V左右的电压。开了缓存输出零伏的时候会有4.6MA的输出。针对这个问题把放大倍数改大，将R65、R66改成27K，单片机不开缓存输出2.7的时候就能放大到5V。

这时候就遇到了第二个问题，应该输出5V的运放电路只有4.96V的输出。然后看运放电路的供电，果然只有4.96V。因为DC-DC电源部分设计的5V电压是5.04V，在带负载的时候输出电压就会被拉低。然后调试DC-DC输出电压，调成空载5.1V输出，带负载后为5.02V。

一切终于正常~所以平时做电路设计的时候，要考虑到留余量。设计不规范，调试两行泪。

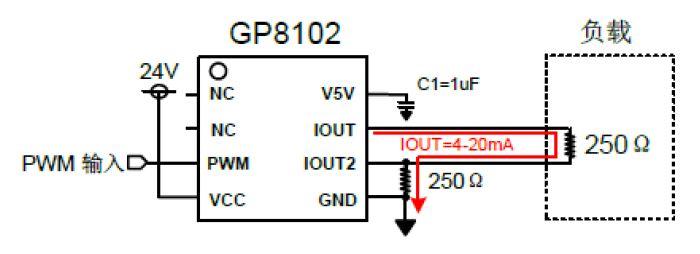

最简单单片机输出4-20mA电路：基于GP8102的PWM转4-20mA

4-20mA是经常用到的工业控制接口，遗憾的是这种高压接口一般MCU都不具备，通常需要外接多个器件来实现4-20mA的输出，并且还需要校准，量产很麻烦。PAC芯片GP8102可以实现4-20mA的输出，单芯片方案，外围电路十分简单。
