小小单片机（二）

今天继续给大家介绍单片机的小知识，在（一）的介绍里小白给大家介绍了单片机类型，以及常用的一些命令符号，今天小白给大家介绍一些单片机的小程序以及具体讲解。

我们常用的单片机开始命令

ORG 0000H 表明的意思是程序在0000H的字节上开始

JMP 0030H 表明的意思是跳转到0030H字节

ORG 0030H 表明在0030H字节处开始程序

由上面的3个代码表明正式的程序从0030H

这是简单的开始指令以及跳转指令，下面给大家讲一下单片机的堆栈指令我们单片机里面的常见程序是PUSH,POP。它们的作用是：PUSH表明的是入栈指令这条命令是将堆栈针SP+1，然后将direct内容送到堆栈针SP中的RAM中。具体例子：当（SP）=60H，（A）=30H，（B）=70H。

执行命令：

PUSH A ；（SP）+1=61H→SP，（A）→61H

PUSh B ；（SP）+1=62H→SP，（B）→62H

这是堆栈命令的入住那，但是小白提醒大家一定记得要把A，B里的内容放在地址，不是A,B放进去！！！

出栈命令：POP表明将SP里的内容送到direct，堆栈指针—1

具体例子：当（SP）=62H，（62H）=70H,（61H）=30H

执行命令

POP DPH ；（SP）→DPH，（SP）-1→SP

POP DPL ；（SP）→DPL， （SP）-1→SP

结果为：（DPTR）=7030H，（SP）=60H

上面是单片机中比较基础的几个指令，希望自学的朋友可以收藏学习一下，这些只是小白和大家说的单片机知识中的一点点，希望大家可以慢慢学习，单片机是我们机械设计中的简单控制部分，但是也是学机械中不可缺少的一点点希望想自学机械朋友可以从基础一点点做起，把基本功做扎实！

小白是一个机械专业大二的学生，平时给大家分享一些关于机械方面的知识，有的方面介绍不周希望大家谅解。

文章仅作者所想，内容仅供参考

当前主流的小型嵌入式GUI有哪些？

TouchGFX

TouchGFX以界面华丽，流畅以及强劲的TouchGFX Designer著称。

官方地址：

❝

https://www.touchgfx.com/ 。

❞

2018年，正式被ST收购，当前主要用于STM32平台。下面贴几张TouchGFX实际的显示效果：





下面是TouchGFX Designer的软件效果，功能比较强劲，让界面的创建变得比较容易：


关于TouchGFX的介绍就给大家说这么多，更多相关知识可以到TouchGFX的官网去查看。从上面的几张图可以看出，TouchGFX设计的界面效果还是很漂亮的。

TouchGFX在STM32官方探索板或者评估板上面的演示效果：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=8064

http://www.armbbs.cn/forum.php?mod=viewthread&tid=15152

http://www.armbbs.cn/forum.php?mod=viewthread&tid=17901

http://www.armbbs.cn/forum.php?mod=viewthread&tid=94379

Embedded Wizard GUI

Embeded Wizard GUI同样以华丽，流畅的界面和强劲的GUIBuilder著称。

官方地址：

❝

http://www.embedded-wizard.de/ 。

❞

下面贴几张Embeded Wizard GUI实际的显示效果：






独创Chora界面编程语言，让大家的界面编程极其简单，GUIBuilder上面含有非常多的控件，皮肤和主题供用户选择，且支持调试，实际效果如下：



关于Embeded Wizard GUI的介绍就给大家说这么多，更多相关知识可以到Embeded Wizard GUI的官网去查看。从上面的几张图可以看出，Embeded Wizard GUI设计的界面效果还是很漂亮的。美中不足的是Embeded Wizard GUI也是要收费的，具体收费标准看这里：http://www.embedded-wizard.de/pricing.html

Embeded Wizard GUI在STM32官方探索板或者评估板上面的演示效果：

http://www.armbbs.cn/forum.php?mod=viewthread&tid=10850

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19548

emWin(uCGUI)

emWin属于老牌的嵌入式GUI了，有着20年的历史了，软件架构和功能比较成熟了。关于emWin的介绍可以看我们的第1版emWin教程，第2版emWin教程和第3版emWin教程。

官方地址：

❝

https://www.segger.com/products/user-interface/emwin/

❞

http://www.armbbs.cn/forum.php?mod=viewthread&tid=2932

http://www.armbbs.cn/forum.php?mod=viewthread&tid=19834

http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429

Qt for MCU

Qt官方在2018年的Embedded World上做了F429和F769的展示，但非常卡。2019年8月份的时候带来ST的F7，瑞萨的RH850和NXP的i.MX RT1050视频展示，比之前流畅了很多。

到了2019 Qt峰会的时候，正式发布Qt for MCU V1.0。



http://www.armbbs.cn/forum.php?mod=viewthread&tid=95912 。

https://www.qt.io/buy-product/ 。

Crack Storyboard

Storyboard也有一款非常优秀的GUI设计器，能够大大的加速GUI的设计，而且足够绚丽，各种仪表，工控，医疗，物联网等都能很好的支持。

官方地址：

❝

https://www.cranksoftware.com/ 。

❞

当前支持的厂家如下：


Storyboard软件界面效果：


视频效果还是比较炸的。

http://www.armbbs.cn/forum.php?mod=viewthread&tid=53640 。

https://www.cranksoftware.com/storyboard-pricing-licensing 。

Altia GUI

Altia有将近30年的发展史，并且通过了AutomotiveSPICE汽车级HMI的一级认证，这个认证共分为6个级别，0到5级，其中第5级是最高等级。

官方地址：

❝

https://www.altia.com/ 。

❞


Altia GUI的图形开发软件更是极其强劲。有如下三款软件组成：

(1) 人机交互界面集成开发环境 — Altia Design。


（2）自动代码生成工具 — Altia DeepScreen


（3）在Adobe Photoshop中构建交互式用户界面资源 — Altia PhotoProto


支持的硬件平台：



效果展示：


http://www.armbbs.cn/forum.php?mod=viewthread&tid=30737 。

Altia GUI也是收费软件, 具体收费方式要联系要联系他们获取。

μGFX

μGFX也是这几年才发布的嵌入式GUI，界面效果不像TouchGFX那么华丽，不过功能也是简单实用。同样有一款不错的GUIBuilder。

官方地址：

❝

http://www.ugfx.org/

❞

支持的硬件平台，RTOS和显示屏驱动在这里有详细说明：http://www.ugfx.org/platforms.html ，就不单独整理出来了。

下面贴几张μGFX实际的显示效果：




下面是μGFX软件效果：




关于μGFX的介绍就给大家说这么多，更多相关知识可以到μGFX的官网去查看。从上面的几张图可以看出，虽然μGFX界面不够华丽，但还算实用。μGFX也是要收费的，具体收费标准看这里：http://www.ugfx.org/pricing.html 。

ThreadX GUIX

GUIX是微软的高级工业级GUI解决方案，专门针对深度嵌入式，实时和IoT应用程序而设计。微软还提供了名为GUIX Studio的桌面开发工具，该工具允许开发人员在桌面上设计其GUI并生成GUIX代码，然后可以将其导出到目标。

GUIX通过了医疗认证IEC-62304 Class C，汽车认证IEC-61508 ASIL D，工业认证IEC-61508 SIL 4和运输/铁路认证EN50128。表明GUIX可用于安全关键型系统。

GUIX提供了应用案例界面效果展示：

智能家居：


医疗类：

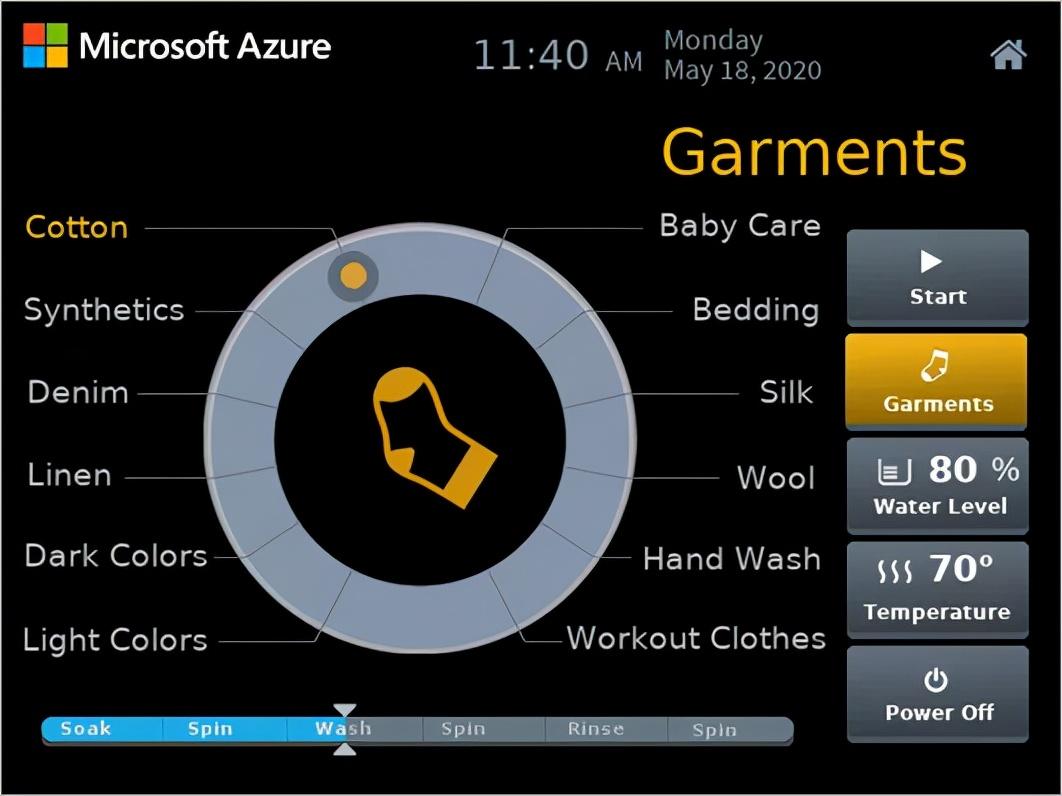

家电：


汽车电子：


工业控制：


LVGL

LittlevGL是一个免费的开源图形库，提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素、漂亮的视觉效果和低内存占用。

「特点：」

LLGUI

玲珑GUI是一套使用简单、低价的单片机GUI解决方案。

教程：

https://www.yuque.com/books/share/3317aaa7-f47f-4bfd-a4c2-7e64e7f1c4be?#

总结

本章主要为大家讲解了几款主流的嵌入式GUI，让大家对当前的小型嵌入式GUI有一个整体的了解，更多关于这几款GUI的知识可以上其官网进行了解和学习。
