上海羊羽卓进出口贸易有限公司跟电师傅学单片机（10）：单片机数据传送指令（一）
一：单片机指令符号说明
单片机指令符号说明表
二：MCS-51单片机指令
数据传送指令：29条（用得最多）
算术运算指令：24条
逻辑运算指令：24条
控制转移指令：17条（较重要）
位操作指令：17条
常用伪指令：17条
三：单片机数据传送指令
——8位数据传送指令（15条）

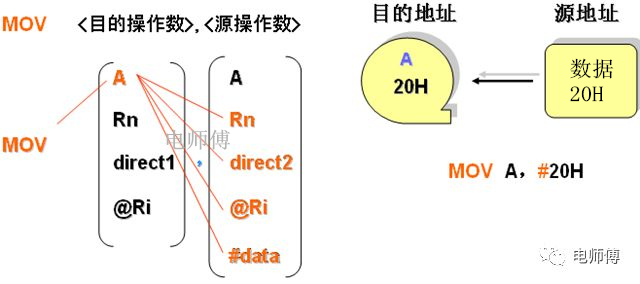

4条以A为目的操作数的传送指令

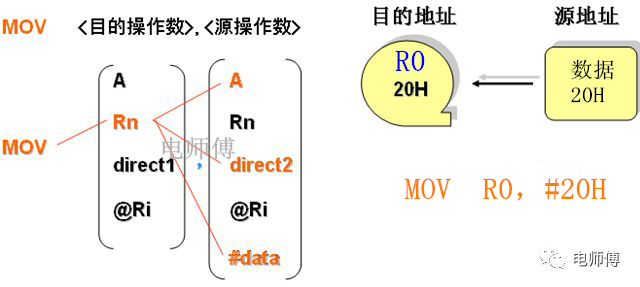

3条以Rn为目的操作数的传送指令

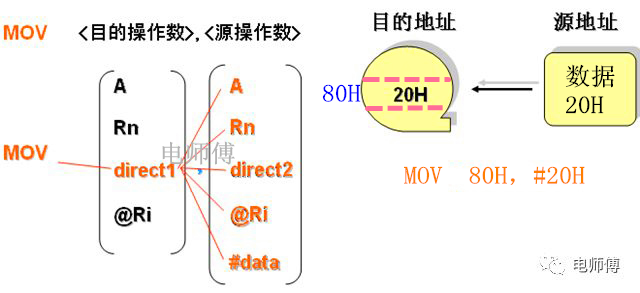

5条以直接地址direct1为目的操作数的传送指令

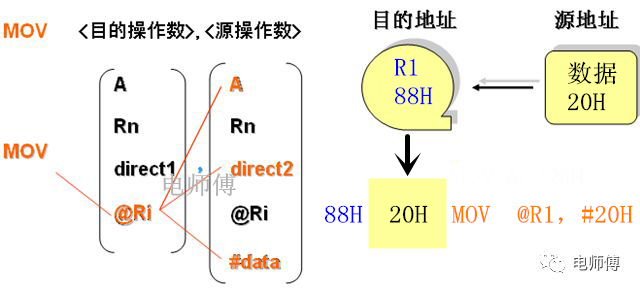

3条以@Ri为目的操作数的传送指令
——16位数据传送指令（1条）
MOV DPTR，#data16 （唯一一条单片机16位数据传送指令）
属于单片机立即寻址方式，占用3个字节。指令作用是将16位立即数传送至16位地址寄存器DPTR中，DPTR由DPH和DPL组成。指令执行结果是把高8位立即数送入DPH，把低8位立即数送入DPL。
#data16：表示16位立即数。
例如：
MOV DPTR，#6789H；将立即数6789H送到DPTR中。
单片机系列第十讲｜单片机数据传送类指令（续）
单片机的累加器A与片外RAM之间的数据传递类指令
MOVX A,@Ri
MOVX @Ri,A
MOVX A,@DPTR
MOVX @DPTR,A
说明：
1）在51系列单片机中，与外部存储器RAM打交道的只能是A累加器。所有需要传送入外部RAM的数据必需要通过A送去，而所有要读入的外部RAM中的数据也必需通过A读入。在此我们能看出内外部RAM的区别了，内部RAM间能直接进行数据的传递，而外部则不行，比如，要将外部RAM中某一单元（设为0100H单元的数据）送入另一个单元（设为0200H单元），也必须先将0100H单元中的内容读入A，然后再传送到0200H单元中去。
要读或写外部的RAM，当然也必须要知道RAM的地址，在后两条单片机指令中，地址是被直接放在DPTR中的。而前两条指令，由于Ri（即R0或R1）只是一个8位的寄存器，所以只供给低8位地址。因为有时扩展的外部RAM的数量比较少，少于或等于256个，就只需要供给8位地址就够了。
使用时应当首先将要读或写的地址送入DPTR或Ri中，然后再用读写命令。
例：将单片机外部RAM中100H单元中的内容送入外部RAM中200H单元中。
MOV DPTR，#0100H
MOVX A，@DPTR
MOV DPTR,#0200H
MOVX @DPTR,A
程序存储器向累加器A传送指令
MOVC A，@A+DPTR 本指令是将ROM中的数送入A中。本指令也被称为单片机查表指令，常用此指令来查一个已做好在ROM中的表格 说明：
此条指令引出一个新的寻址办法：变址寻址。本指令是要在ROM的一个地址单元中找出数据，显然必须知道这个单元的地址，这个单元的地址是这样确定的：在执行本指令立脚点DPTR中有一个数，A中有一个数，执行指令时，将A和DPTR中的数加起为，就成为要查找的单元的地址。
查找到的结果被放在A中，因此，本条指令执行前后，A中的值不一定相同。
例：有一个数在R0中，要求用查表的办法确定它的平方值（此数的取值范围是0-5）
MOV DPTR，#TABLE
MOV A，R0
MOVC A，@A+DPTR
TABLE: DB 0,1,4,9,16,25
设R0中的值为2，送入A中，而DPTR中的值则为TABLE，则最终确定的ROM单元的地址就是TABLE+2，也就是到这个单元中去取数，取到的是4，显然它正是2的平方。其它数据也能类推。
标号的真实含义：从这个地方也能看到另一个问题，我们使用了标号来替代具体的单元地址。事实上，标号的真实含义就是地址数值。在这里它代表了，0，1，4，9，16，25这几个数据在ROM中存放的起点位置。而在以前我们学过的如LCALL DELAY单片机指令中，DELAY 则代表了以DELAY为标号的那段程序在ROM中存放的起始地址。事实上，CPU正是通过这个地址才找到这段程序的。
能通过以下的例程再来看一看标号的含义：
MOV DPTR，#100H
MOV A，R0
MOVC A，@A+DPTR
ORG 0100H.
DB 0,1,4,9,16,25
如果R0中的值为2，则最终地址为100H+2为102H，到102H单元中找到的是4。这个能看懂了吧？
那为什么不这样写程序，要用标号呢？不是增加疑惑吗？
如果这样写程序的话，在写程序时，我们就必须确定这张表格在ROM中的具体的位置，如果写完程序后，又想在这段程序前插入一段程序，那么这张表格的位置就又要变了，要改ORG 100H这句话了，我们是经常需要修改程序的，那多麻烦，所以就用标号来替代，只要一编译程序，位置就自动发生变化，我们把这个麻烦事交给计算机��指我们用的电脑去做了。
堆栈操作
PUSH direct
POP direct
第一条指令称之为推入，就是将direct中的内容送入堆栈中，第二条指令称之为弹出，就是将堆栈中的内容送回到direct中。推入指令的执行过程是，首先将SP中的值加1，然后把SP中的值当作地址，将direct中的值送进以SP中的值为地址的RAM单元中。例：
MOV SP，#5FH
MOV A，#100
MOV B，#20
PUSH ACC
PUSH B
则执行第一条PUSH ACC指令是这样的：将SP中的值加1，即变为60H，然后将A中的值送到60H单元中，因此执行完本条指令后， 内存60H单元的值就是100，同样，执行PUSH B时，是将SP+1，即变为61H，然后将B中的值送入到61H单元中，即执行完本条指令后，61H单元中的值变为20。
POP指令的在单片机中执行是这样的，首先将SP中的值作为地址，并将此地址中的数送到POP指令后面的那个direct中，然后SP减1。
接上例：
POP B
POP ACC
则执行过程是：将SP中的值（现在是61H）作为地址，取61H单元中的数值（现在是20），送到B中，所以执行完本条指令后B中的值是20，然后将SP减1，因此本条指令执行完后，SP的值变为60H，然后执行POP ACC，将SP中的值（60H）作为地址，从该地址中取数（现在是100），并送到ACC中，所以执行完本条指令后，ACC中的值是100。
这有什么意义呢？ACC中的值本来就是100，B中的值本来就是20，是的，在本例中，的确没有意义，但在实际工作中，则在PUSH B后一般要执行其他指令，而且这些指令会把A中的值，B中的值改掉，所以在程序的结束，如果我们要把A和B中的值恢复原值，那么这些指令就有意义了。
还有一个问题，如果我不用堆栈，比如说在PUSH ACC指令处用MOV 60H，A，在PUSH B处用指令MOV 61H，B，然后用MOV A，60H，MOV B，61H来替代两条POP指令，不是也一样吗？是的，从结果上看是一样的，但是从过程看是不一样的，PUSH和POP指令都是单字节，单周期指令，而MOV指令则是双字节，双周期指令。更何况，堆栈的作用不止于此，所以一般的计算机上都设有堆栈，单片机也是一样,而我们在编写子程序，需要保存数据时，常常也不采用后面的办法，而是用堆栈的办法来实现。
例：写出以下单片机程序的运行结果
MOV 30H，#12
MOV 31H，#23
PUSH 30H
PUSH 31H
POP 30H
POP 31H
结果是30H中的值变为23，而31H中的值则变为12。也就两者进行了数据交换。从这个例程能看出：使用堆栈时，入栈的书写次序和出栈的书写次序必须相反，才能保证数据被送回原位，不然就要出错了。
