实例讲解，51单片机常用延时控制子程序

单片机中常用的延时控制方式有两种。一种是采用编程的方式达到延时的目的，另一种方法则是通过单片机中的两个定时器T0和T1进行计时达到延时的目的。

本例通过具体实例说明单片机的两种延时控制方式在实际中的应用。

采用编程方式延时控制

通过编程使单片机分别产生约10ms和约0.5s的延时。单片机的晶振频率为12MHz。因为单片机的晶振频率为12MHz，所以单片机1个机器周期的时间为1μs。

(1)10ms延时程序。

此程序的实际延时时间为：1+(1+2×250+2)×20=10.061ms

(2)0.5s延时程序。

此程序实际延时时间为：251×66×5×6+66×5×2+5×2+1×2+5×6+66×5×6=499662μs=0.49662s。

采用定时器延时控制

1.问题的提出

利用单片机定时器使之产生10h的延时控制。

2.控制程序

说明：程序中用“;程序开始******”符号表示程序开始，用“;程序结束******”符号表示程序结束，用“;-------------”表示将程序中各阶段程序分隔开，以便程序的条理性和直观性，这些符号均可以同时输入到Keil μVision3软件中进行编译。以下各例程序均同。

单片机系列第五讲 单片机延时程序分析

上一次课中，我们已经知道，程序中的符号R7、R6是代表了一个个的RAM单元，是用来放一些数据的，下面我们再来看一下其它符号的含义。

〈单片机延时程序〉

MOV：这是一条指令，意思是传递数据。说到传递，我们都很清楚，传东西要从一本人的手上传到另一本人的手上，也就是说要有一个接受者，一个传递者和一样东西。从指令MOV R7，#250中 来分析，R7是一个接受者，250是被传递的数，传递者在这条指令中被省略了（注意：并不是每一条传递指令都会省的，事实上大部份数据传递指令都会有传递 者）。它的意义也很明显：将数据250送到R7中去，因此执行完这条指令后，R7单元中的值就应当是250。在250前面有个#号，这又是什么意思呢？这 个#就是用来说明250就是一个被传递的东西本身，而不是传递者。那么MOV R6，#250是什么意思，应当不用分析了吧。

DJNZ：这是另一条指令，我们来看一下这条指令后面跟着的两个东西，一个是 R6，一个是D2，R6我们当然已知是什么了，查一下D2是什么。D2在本行的前面，我们已学过，这称之为标号。标号的用途是什么呢？就是给本行起一个名 字。DJNZ指令的执行过程是这样的，它将其后面的第一个参数中的值减1，然后看一下，这个值是否等于0，如果等于0，就往下执行，如果不等于0，就转 移，转到什么地方去呢？可能大家已猜到了，转到第二个参数所指定的地方去（请大家用自已的话讲一下这条语句是怎样执行的）。本条指令的最终执行结果就是， 在原地转圈250次。

执行完了DJNZ R6，D2之后（也就是R6的值等于0之后），就会去执行下面一行，也就是DJNZ R7，D1，请大家自行分析一下这句话执行的结果。（转去执行MOV R6，#250，同时R7中的值减1），最终DJNZ R6，D2这句话将被执行250*250=62500次，执行这么多次同一条指令干吗？就是为了延时。

一个问题：如果在R6中放入0，会有什么样的结果。

二、时序分析：

前面我们介绍了延时程序，但这还不完善，因为，我们只知道DJNZ R6，D2这句话会被执行62500次，但是执行这么多次需要多长时间呢？是否满足我们的要求呢？我们还不知道，所以下面要来解决这个问题。

先提一个问题：我们学校里什么是最重要的。（铃声）校长能出差，老师能休息，但学校一日无铃声必定大乱。整个学校就是在铃声的统一指挥下，步调一致，统一 协调地工作着。这个铃是按一定的时间安排来响的，我们能称之为“时序��时间的次序”。一个由人组成的单位尚且要有一定的时 序，计算机当然更要有严格的时序。事实上，计算机更象一个大钟，什么时候分针动，什么时候秒针动，什么时候时针动，都有严格的规定，一点也不能乱。计算机 要完成的事更复杂，所以它的时序也更复杂。

我们已知，计算机工作时，是一条一条地从ROM中取指令，然后一步一步地执行，我们规定：计算机访问一次存储器的时间，称之为一个机器周期。这是一个时间 基准，好象我们人用“秒”作为我们的时间基准一样，为什么不干脆用“秒”，多好，很习惯，学下去我们就会知道用“秒”反而不习惯。

一个机器周期包括12个时钟周期。下面让我们算一下一个机器周期是多长时间吧。设一个单片机工作于12M晶体震荡器，它的时钟周期是1/12（微秒）。它的一个机器周期是12*（1/12）也就是1微秒。（请计算一个工作于6M晶体震荡器的单片机，它的机器周期是多少）。

MCS-51单片机的所有指令中，有一些完成得比较快，只要一个机器周期就行了，有一些完成得比较慢，得要2个机器周期，还有两条指令要4个机器周期才 行。这也不难再解，不是吗？我让你扫地的执行要完成总得比要你完成擦黑板的指令时间要长。为了恒量指令执行时间的长短，又引入一个新的概念：指令周期。所 谓指令周期就是指执行一条指令的时间。INTEL对每一条指令都给出了它的指令周期数，这些数据，大部份不需要我们去记忆，但是有一些指令是需要记住的， 如DJNZ指令是双周期指令。

下面让我们来计算刚才的延时。首先必须要知道晶体震荡器的频率，我们设所用晶体震荡器为12M，则一个机器周期就是1微秒。而DJNZ指令是双周期指令，所以执行一次要2个微秒。一共执行62500次，正好125000微秒，也就是125毫秒。

三、复位电路

一、复位方式

⒈ 复位条件

RST引脚保持2个机器周期以上的高电平。

⒉ 复位电路

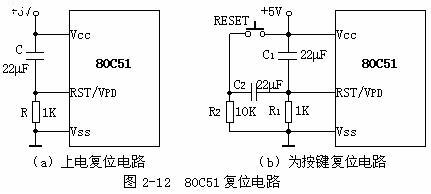

〈单片机复位电路〉

⒊ 复位后CPU状态

PC： 0000H TMOD： 00H

Acc： 00H TCON： 00H

B： 00H TH0： 00H

PSW： 00H TL0： 00H

SP： 07H TH1： 00H

DPTR：0000H TL1： 00H

P0～P3：FFH SCON： 00H

IP：×××00000B SBUF： 不定

IE：0××00000B PCON： 0×××0000B

任何单片机在工作之前都要有个复位的过程，复位是什么意思呢？它就象是我们上课之前打的预备铃。预备铃一响，大家就自动地从操场、其它地方进入教室了，在 这一段时间里，是没有老师干预的，对单片机来说，是程序还没有开始执行，是在做准备工作。显然，准备工作不需要太长的时间，复位只需要5ms的时间就能 了。如何进行复位呢？只要在单片机的RST管脚上加上高电平，就能了，按上面所说，时间不少于5ms。为了达到这个要求，能用很多种办法，这里供给一种供 参考，见图1。实际上，我们在上一次实验的图中已见到过了。

这种复位电路的工作原理是：通电时，电容两端相当于是短路，于是RST管脚上为高电平，然后电源通过电阻对电容充电，RST端电压慢慢下降，降到一定程序，即为低电平，单片机开始正常工作。
