78系列线性稳压器，是我们在电路中常见的器件之一！那么怎么去利用它输出我们想要得到的电压呢？请看下图：
78L05实物和电路图
78系列线性稳压器常用的封装有:TO-92，TO-220，SOT-89这三种。现在讲的是TO-92封装的78L05，其引脚分布1脚是电源输出端，2脚接GND地也就是电源负极，3脚电源输入端。
78L05电源12V输入
从上图可以看出,万用表测到输入电源电压为12V,接的是78L05的第三脚输入，第二脚接输入电源负极。
图3， 78L05电源输出5V
图3,是用万用表测到的78L05输出的标称电压为5V,值得注意的是，这种稳压器是线性的，输入电源电压差不能太大，负载电流也就几百毫安，压差太大的话，大部分损耗在78L05上，效率不高，发热上升烧坏器件。应用时要在78L05输入端加一个几十微法的电解电压和一个100pF的瓷片电容，输出端也一样要加电解电容，此用量视负载而定，负载越大容量就应该越大，一般就220uF即可，100pF小电容也不可少哦！
20个经典模拟电路（10）串联稳压电源
1 串联稳压电源的组成框图：

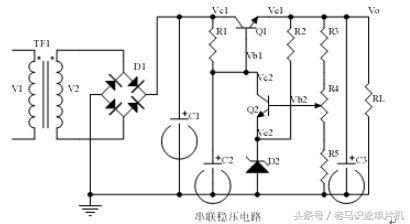

2 每个元器件的作用：
R3R4R5组成采样电路，当输出电阻将基础代谢变化量的一部分送到比较放大器的基极，基极电压能反映输出电压的变化，称为取样电压。电阻R2和稳压管D2组成基准电路，这Q2发射极提供一个基准电压，R2为限流电阻，保证D2有一个合适的工作电流。三极管Q2和R1构成比较放大环节，Q2是比较放大管，R1既是Q2的集电极电阻 ，又是Q1的基极偏置电阻，比较放大管的作用是先放大输出电压的变化量，然后加到调整管的基极，控制调整管工作，可以提高控制的灵敏度和输出电压的稳定性。Q1是调整管，它与负载串联，所以称之为串联型线性稳压电路。调整管Q1受比较放大管的控制，工作在放大状态，集射间相当于一个可变电阻，用来抵消输出电压的变化。

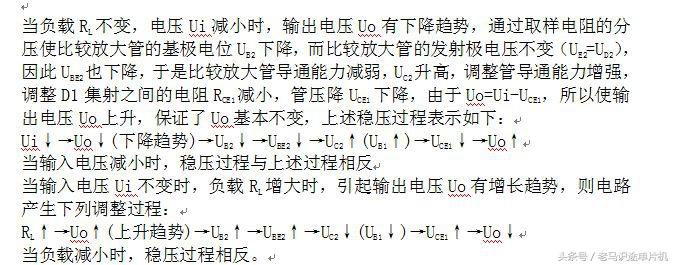

稳压过程分析：

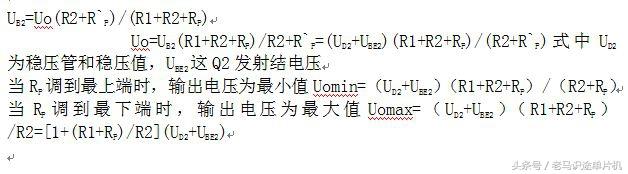

3 输出电压计算：
