在我们的DIY电子时钟里，需要用到单片机定时器来做秒的显示，说是显示，其实就是实现数码管上“：”点的闪烁。这里初步定义为每秒亮1次，亮0.5秒，灭0.5秒。实现显示秒的功能。这里也可以用DS1302的秒数据来做，但是实现起来麻烦，达到一样的效果，我们追求的是程序越简单越好，所以在此我们用单片机定时器来实现。
我们DIY时钟板子上的单片机为STC15W408AS，单片机自带IRC可调时钟和搞可靠复位，为了降低功耗（工作频率越低，功耗越小），本时钟采用12M的工作频率（烧写程序是在软件上选择），那当定时器工作在12T模式下时，一个机械周期就是1us。
接下来我们就该看看单片机的数据手册了。以下是今天我们需要关注的寄存器：
TCON位定义
TMOD寄存器位定义
T0工作方式设置
TCON为定时器T0和T1的控制寄存器，可以位寻址（直接操作位）；TMOD是T0、T1工作方式控制寄存器，不可以位寻址（只能操作寄存器），高四位控制T1，低四位控制T0；定时器的工作方式由TOMD寄存器中的M1和M0选择，具体如上图。
本例中我们要用T0实现1秒的定时时间，这里我们用T0工作在方式0，也就是16位的自动重载方式（传统的51单片机只有8位的自动重载，需要做高精度的定时时最好用自动重载方式）。我们不需要外部中断来开启定时器，所以GATE位=0，T0工作在定时模式，CT=0，所以我们TMOD寄存器的值为0x00；在TCON寄存器里和T0相关的位有TF0和TR0；TF0=0：T0中断标志位，当定时器中断产生是，TF0自动置位，CPU相应中断后硬件自动清零；TR0=1：开启定时器，相当于定时器的开关。
除了这些寄存器外，定时器溢出后，也会产生中断，所以还需要去设置中断部分：
EA=1:，开启总中断，相当于中断总开关；ET0=1；开启定时器T0中断，相当于中断的子开关，只有中断的总开关和相应的子开关都开启后，CPU才能相应中断信号，具体请看中断部分数据手册。我们用的STC15W系列单片机属于增强型单片机，为了和传统51单片机兼容，还专门设有一个寄存器AUXR，此寄存器可设置T 0工作在1T还是12T模式，此处我们让T0工作在12T模式下，AUXR=0x00。最后就是定时器的初值寄存器了，我们需要定时的时间是500ms，16位的定时器再12M频率下最大定时时间为65535us，而我们需要的是500ms,明显达不到，那我们就需要做组合定时的方式，这里我们设定定时器的中断频率为10ms，那我们中断1次后在中断函数里将某个变量加1，当变量加到50的时候就是500ms,当变量加到100的时候就是1s了。这就是我们实现1s定时的思路。
具体实现程序如下：（因头条原因，代码图片无法加入，需要请移步关注微信公众号）
如上图中程序所示，定时器初始化时设置T0位16位自动重载模式，工作在12T模式，初值10ms，开启定时器，开启中断。这样定时器就工作了；在定时器中断函数里，每次进入中断后我们就给变量T_a自加1，当变量小于50的时候（小于500ms），让D=1（D即为我们电路中控制秒显示的那两个点，高电平有效），大于50小于100的时候D=0，关闭秒显示。这样一来就实现了秒显示在1秒内亮500ms,灭50ms了。上图中中断函数名后面的interrupt 1这是中断函数的入口地址，C语言中叫中断号（为小白说明，老司机略过），具体的个中断对应的入口地址对照表如下图(部分)：
中断号对照表
单片机入门-C51语言采用定时器查询方法获取1秒精准定时解说
视频教程如下：
视频教程

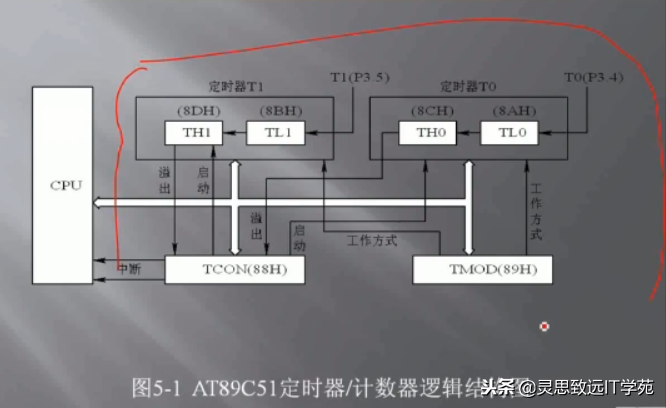

51系列单片机含有专用的 定时器/计数器，定时器/计数器是一个二进制的加1寄存器，当启动
后就开始从所设定的计数初始值开始加1计数，寄存器计满回零时能自动产生溢出中断请求。
但定时与计数两种模式下的计数方式却不相同，定时器模式时，每个机器周期寄存器增1，即
寄存器对机器周期计数。
先总结一下定时器的用法：
定时器/计数器的运用总结：
1。计算计数初值：
计数值=定时的时间/机器周期
初值X=最大计数值M-计数值；
2.TMOD寄存器的设置:参考教材P69
GATE C/T M1 M0 GATE C/T M1 M0
3.TCON寄存器的设置：参考教材P69
主要关注TR1/TR0
4.打开中断（含定时器中断和总中断）或者查询TF0/TF1
5。编程
举例：请大家设计1个1秒定时的定时器，用定时器0工作在方式1
假设单片机的时钟是12MHZ=>机器周期=(1/1MHZ)=1us
分析：1s=20*50ms ,先用定时器定时50ms,然后再数20次
1。计数计数初值：计数值=50ms/1us=50000
初值X=65536-50000=15536=0X3CB0
2. TMOD设置：(定时器T0,T1没用到)
GATE C/T M1 M0 GATE C/T M1 M0
0 0 0 0 0 0 0 1 =》0x01
TMOD=0X01
3.TCON寄存器的设置：
TR0=1
4.打开中断（含定时器中断和总中断）或者查询TF0/TF1
5.编程
获取1秒精准定时代码如下：
#include<reg51.h>
sbit P1_0=P1^0;
unsigned char count=0;
void main()
{
TMOD=0X01;//设置定时器0工作方式1
TH0=0X3C;
TL0=0XB0;//设置定时器的计数初值15536
TR0=1;//启动定时器0
while(1)
{
while(TF0)//判断溢出 ,是否计数到65536,才产生50ms的定时
{
TF0=0;
TH0=0X3C;
TL0=0XB0;//设置定时器的计数初值
count++;
if(count==20) //20*50ms=1000ms=1s
{
count=0;
P1_0=!P1_0; //对P1.0取反,输出高低电平,从而使LED闪烁
}
}
}
}
