基于51单片机的万年历

之前分享了多功能时钟，但是看到有小伙伴私信万年历，万年历也是许多学校课程设计的题目，所以果断分享一个51单片机万年历的仿真和程序源码。资源来源于网络，本文主要介绍一下仿真的测试过程，具体仿真及源码获取方式在文末会有介绍。

先来一张静态图。

Proteus仿真图

单片机使用的是AT89C52。时钟芯片是烂大街的DS1302，系统还设置有一个外部EEPROM存储器24C02，四个独立按键，一个温度传感器DS18B20，一个蜂鸣器。显示器部分采用的是LCD12864，显示的内容可以丰富一些。电路就是这个样子，当然因为仿真嘛电路可以简单一点，如果要做实物还需要晶振、复位电路、电源。那些这里都不作介绍了。简单的了解电路以后开始动态测试。先上一张动态图。

仿真运行图

运行仿真后，可以看到LCD显示器上显示的是系统当前的时间，应该是在程序中获取了系统时间。看了一下生肖和农历及星期都对的上，最后还显示了一下检测的温度。下面来测试一下四个功能按键都可以实现哪些功能。

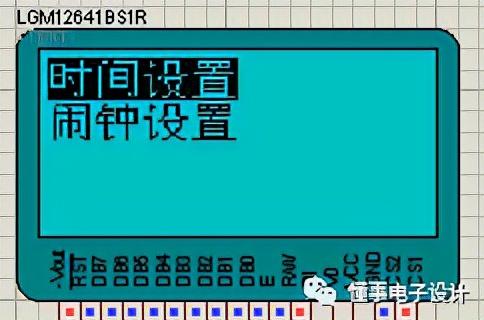

功能菜单

按下功能按键后，显示器显示上图界面，可以在选择“时间设置”和“闹钟设置”。那这样看来蜂鸣器的功能就是闹钟了。通过增加和减小按键可以在两个菜单选项直接进行选择，选中的内容会有黑色阴影处理。再次按下功能按键后就会进入到对应的功能模式。

时间设置

在时间设定界面可以对时间和日期进行设定，通过增加和减小按键可以对相应的时间参数进行调整，通过功能按键可以在各个时间参数之间进行跳转。所有时间参数设定完之后，就会恢复到主界面，刚刚设定好的时间就会存储到时钟芯片中。

闹钟设置

闹钟设定界面如上图所示。只需要设定小时和分钟即可。这里不对闹钟功能进行测试了。

温度的检测也是实时的，温度的改变可以快速的反映在显示器上。

但是到目前为止并不知道外部存储器的作用，看来这个要去看程序才能够知道了。

贴一个主函数部分图。

在程序里面找了一下，没看到关于24C02的代码，可能是暂时没用到。

感兴趣的朋友可以联系作者获取资源。

【Proteus仿真】基于单片机万年历日历实时时钟显示设计

大家好，今天完成了一期基于单片机的万年历实时时钟的显示的仿真设计。

·看一下硬件构成，这边是18b20的测温，这边是ds130的时钟，获取当前的时间。这边是按键来调节当前的日历时间。

·拿到好双击单片机，加载一下x文件，点运行，这边会获取出当前的时间。二零二三年十一月一号，农历星期三，当前的十分秒，气温、度数可以进行调节，三十七点五、三十八度、三十九四十点五都可以的。

·通过按键一可以进行功能选择，比如先把二零二三调到二零二四，网上加或者往下减调到二零二都可以，下一个可以调这个，都可以，反正就是都可以调，这东西调成自己需要就可以了。

·最后是回到设定好的时间，刚刚调成了二零二二年五月一号，这边套送一个仿真的过程，转型比较简单。

·看一下配套资料，配套资料一共是由这些东西构成。首先代码仿的原理图，后面的ppt设计报告，看一下ds130的项目讲解，讲解一些是怎么获取到时间的过程。

·最后还有两篇报告，报告还写的比较详细，这东西该有的都有。

·最后还给另外一篇报告，也主要是讲解围栏面积、130测温以及相关的一些理论计算分析实验，基本上该有的都有，一共是十份资料。
