单片机实例分享，自制电感和电容测量仪

电子爱好者进行制作时经常需要绕制电感，而一般的数字万用表通常又没有电感测量挡，所以无法测量绕好的电感的电感量。本文介绍一种用单片机制作的电感和电容测量仪(见图23.1)，可以有效地解决这一问题。

测量原理

本测量仪采用谐振法测量电感和电容，其方法是用谐振回路的谐振特性来进行测量，其测量原理可用如图23.2所示的电路进行说明。

图23.1 电感和电容测量仪

测量电感Lx时，配用标准电容C1，用Lx和C1组成谐振回路，测量出回路的谐振频率f即可计算出Lx的电感量;测量电容Cx时，配用标准电感L1，用L1和Cx组成谐振回路，测量出回路的谐振频率f即可计算出Cx的电容量。

上述测量方法也有一个缺陷：当Lx或Cx很小时，谐振频率f会很大，测量比较困难，为此我们可以采用如图23.2所示的改进型电路，分别用L1和C1作“垫底”，降低了测量时的谐振频率。

假设由 L1和C1 组成的谐振回路谐振频率为f1，测量Lx时，Lx和L1串联，测得(L1+Lx)和C1组成的谐振回路谐振频率为f2，则根据下式可计算出Lx的电感量：

Lx=[(f1/f2)2-1]L1

测量Cx时，Cx和C1并联，测得L1和(C1+Cx)组成的谐振回路谐振频率为f2，则可根据下式可计算出Cx的电容量：

Cx=[(f1/f2)2-1]C1

硬件电路

测量仪电路如图23.2所示。电路由LC振荡电路、单片机电路、显示电路等部分组成。

CD4069是6非门CMOS集成电路，其中非门F1、F2和C2、R1、R2等组成两级放大电路。第一级放大电路中，R2是负反馈偏置电阻，将F1输出端的直流电位钳制在VCC/2，使F1工作在线性放大区域。第二级放大电路没有加反馈电阻，直接用第一级放大电路输出的直流电压作偏置电压，以提高放大器的增益。放大电路通过正反馈回路R3、C3与L1、C1谐振电路一起组成正弦波振荡电路，非门F3用于信号整形，把F2输出的正弦波转换成矩形波输入到单片机ATmega8的T1脚，由单片机进行脉冲计数，从而测出LC回路的谐振频率。通过单片机对数据进行计算处理后，由LCD1602液晶屏显示测量结果。

图23.2 测量仪电路原理图

S1为测量转换开关，当S1转向L时测量电感，转向C时测量电容。S2是归0按钮。

LCD1602采用4线制传递数据，只使用了数据端口D4～D7。

当开关S1在电容挡但没有测量电容Cx，或在电感挡并且用短路线代替Lx时，电路的振荡频率约为503kHz，我们把这个频率称为基准频率。测试电容或电感时，被测试元件的电容量或电感量越大，对应的振荡频率越低。当被测电容的电容量为10μF(或电感的电感量为1H)时，对应的振荡频率约为5.03kHz。

电阻R5的阻值控制LCD1602液晶屏的对比度，R5阻值越小，液晶屏对比度越大。LED和LED+是液晶屏背光发光二极管的供电端口。

程序设计

测量仪的电路比较简单，而功能的实现更重要地依赖于程序的设计。程序的设计和优化需要花费更多的精力。

程序由频率测量、测试数据的计算处理、LCD1602液晶屏驱动显示三大部分组成。频率测量部分用定时器T/C1作脉冲计数，定时器T/C2产生测量脉冲频率的闸门时间。这里闸门时间选择0.5s，定时器T/C1累计的脉冲数乘以2即得脉冲频率。闸门时间选择0.5s是为了提高LCD1602显示数据刷新速度，如果闸门时间选1s，则刷新速度偏慢。

测试数据的计算处理部分主要利用前面给的两个公式计算出测量结果，并经过数据预处理后，输出到显示电路显示读数。

LCD1602的数据传输采用4线制，8位数据分两次传送，先传高4位，后传低4位，因为传递的数据量不大，所以你感觉不到4线制速度传输和8线制有什么区别。

安装调试

制作所需元器件的清单见表23.1。

C1、L1要选用精度比较高的元件，有条件的可用万能电桥进行筛选。L1如买不到成品电感也可自制，磁芯用Φ8×10的工字磁芯，用Φ0.42的漆包线绕55.5圈。

安装前先将程序的目标文件写入单片机ATmega8L，熔丝位的设置如图23.3所示。

图23.3 熔丝位的设置

电路板的装配图如图23.4所示。LCD1602的接口排座焊接在电路板上，排针焊接在LCD1602模块上如图23.5所示。

表23.1 元器件清单

图23.4 电路板装配图

安装完成后，用一根USB线将电源接口连到电脑USB插座上，接通测量仪的电源，将S1置于电容挡，测量端不接电容，这时LCD1602第二行显示的是基准频率f1，如图23.6所示。基准频率如果超出503kHz±5kHz的范围，说明L1、C1中有元件误差较大，需进行相应的调整。如果L1是自绕的，出现误差的可能性相对较大，可适当增减其圈数，直至满足要求。

接通电源后，以电容挡为例，虽然我们在测试端并没有接任何电容，但LCD1602第一行显示的电容量读数并不为零，如图23.6所示，我们称其为初始值，这是由基准频率略有漂移造成的。这时如果测量小容量的电容，误差就比较大，当初始值后有“-”号时，测量值是实际值减去了初始值，即读数比实际容量小了。反之，测量值是实际值加上了初始值，即读数比实际容量大了。

对于上述问题，我在程序中也作了考虑，只要在不接测试电容的情况下按一下S2就可以归0了，其实质就是基准频率作了修正，并把修正结果存入EEPROM，掉电后不会丢失。归0后的显示数据如图23.7所示。

电容挡归0后，电感挡就不需要归0了，因为电容挡归0就相当于在电感挡测试端接了一个短路线，等同于电感挡归0(在S1置于电感挡，S2归0时其测试端必须接短路线)，分析一下电路就明白了。

图23.5 排针的焊接

如果使用中发现测量误差较大，可通过程序进行修正，具体做法如下：找一个精度高的1000pF电容进行测量，假设读数为950pF，则计算1000/950≈1.05，我们将其称为修正系数，将计算公式Cx=[(f1/f2)2-1]C1改为Cx=[(f1/f2)2-1]C1×1.05，用这个公式计算就能减小测量误差了。为了简化程序中的计算，我采取把程序中的语句“unsigned int C1=1000”改为“unsigned int C1=1050”的方法，效果是一样的。

再找一个精度高的100μH电感进行测量，假设读数为94，则计算100/94≈1.06，把程序中的语句“unsigned char L1=100”改为“unsigned char L1=106”，同样也能减小测量误差。

把重新编译好的目标文件烧写到ATmega8L，再进行测量，精度就提高了。

用本测试仪测量电容的实例如图23.8所示(测量对象分别为240pF云母电容和0.47μF安规电容)，测量电感的实例如图23.9所示(测量对象分别为10μH电感和电子节能灯的电感线圈)。

当测量值超过量程时，读数显示“OVE”，测电感时电感测试端不接电感(相当于电感量为无穷大)，读数也显示“OVE”。

图23.6 基准频率的测量结果

图23.7 按S2归0后的显示数据

使用这个电感和电容测量仪时有一个问题需要注意，即电感或电容的参数会受测试频率的影响。例如，具有磁芯的电感，由于受磁芯的频率特性影响，不同的测试频率，其结果可能有所不同，用这个测量仪测的数据和用信号源频率为1000Hz的万能电桥测的数据可能会不一致。笔者认为，用更接近实际工作频率的测试频率可以得到比较符合实际的测试结果。由于本测试仪工作频率比较高，不适合测量电解电容器。笔者测量一个10μF的电解电容器，对应测试频率为6.5kHz，读数为6.26μF，误差很大。

图23.8 电容的测量结果

图23.9 电感的测量结果

几种简单CMOS逻辑门电路原理图

现代单片机主要是采用CMOS工艺制成的。

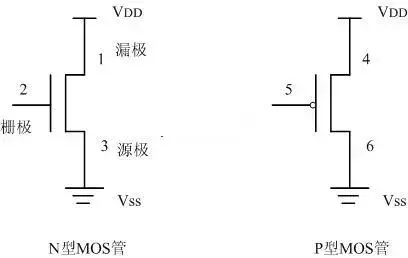

1、MOS管 MOS管又分为两种类型：N型和P型。如下图所示：

以N型管为例，2端为控制端，称为“栅极”;3端通常接地，称为“源极”;源极电压记作Vss，1端接正电压，称为“漏极”，漏极电压记作VDD。要使1端与3端导通，栅极2上要加高电平。

对P型管，栅极、源极、漏极分别为5端、4端、6端。要使4端与6端导通，栅极5要加低电平。

在CMOS工艺制成的逻辑器件或单片机中，N型管与P型管往往是成对出现的。同时出现的这两个CMOS管，任何时候，只要一只导通，另一只则不导通(即“截止”或“关断”)，所以称为“互补型CMOS管”。

2、CMOS逻辑电平

高速CMOS电路的电源电压VDD通常为+5V;Vss接地，是0V。

高电平视为逻辑“1”，电平值的范围为：VDD的65%～VDD(或者VDD-1.5V～VDD)

低电平视作逻辑“0”，要求不超过VDD的35%或0～1.5V。

+1.5V～+3.5V应看作不确定电平。在硬件设计中要避免出现不确定电平。

近年来，随着亚微米技术的发展，单片机的电源呈下降趋势。低电源电压有助于降低功耗。VDD为3.3V的CMOS器件已大量使用。在便携式应用中，VDD为2.7V，甚至1.8V的单片机也已经出现。将来电源电压还会继续下降，降到0.9V，但低于VDD的35%的电平视为逻辑“0”，高于VDD的65%的电平视为逻辑“1”的规律仍然是适用的。

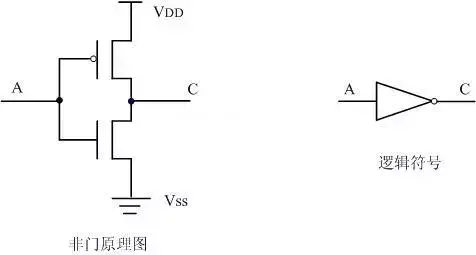

3、非门

非门(反向器)是最简单的门电路，由一对CMOS管组成。其工作原理如下：

A端为高电平时，P型管截止，N型管导通，输出端C的电平与Vss保持一致，输出低电平;A端为低电平时，P型管导通，N型管截止，输出端C的电平与VDD一致，输出高电平。

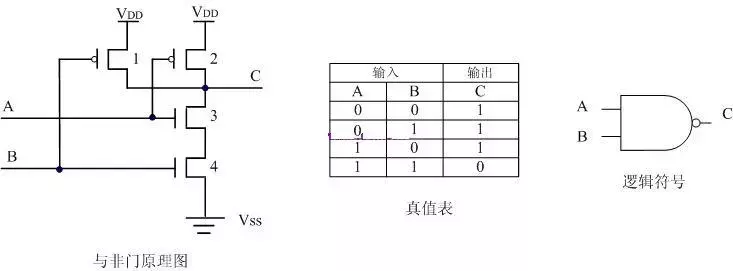

4、与非门

与非门工作原理：

①、A、B输入均为低电平时，1、2管导通，3、4管截止，C端电压与VDD一致，输出高电平。

②、A输入高电平，B输入低电平时，1、3管导通，2、4管截止，C端电位与1管的漏极保持一致，输出高电平。

③、A输入低电平，B输入高电平时，情况与②类似，亦输出高电平。

④、A、B输入均为高电平时，1、2管截止，3、4管导通，C端电压与地一致，输出低电平。

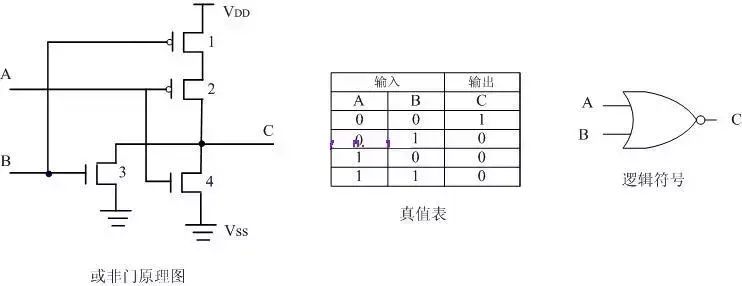

5、或非门

或非门工作原理：

①、A、B输入均为低电平时，1、2管导通，3、4管截止，C端电压与VDD一致，输出高电平。

②、A输入高电平，B输入低电平时，1、4管导通，2、3管截止，C端输出低电平。

③、A输入低电平，B输入高电平时，情况与②类似，亦输出低电平。

④、A、B输入均为高电平时，1、2管截止，3、4管导通，C端电压与地一致，输出低电平。

注：

将上述“与非”门、“或非”门逻辑符号的输出端的小圆圈去掉，就成了“与”门、“或”门的逻辑符号。而实现“与”、“或”功能的电路图则必须在输出端加上一个反向器，即加上一对CMOS管，因此，“与”门实际上比“与非”门复杂，延迟时间也长些，这一点在电路设计中要注意。

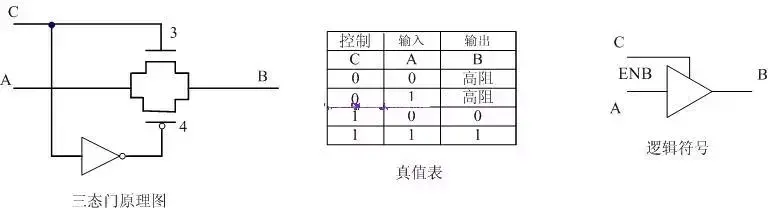

6、三态门

三态门的工作原理：

当控制端C为“1”时，N型管3导通，同时，C端电平通过反向器后成为低电平，使P型管4导通，输入端A的电平状况可以通过3、4管到达输出端B。

当控制端C为“0”时，3、4管都截止，输入端A的电平状况无法到达输出端B，输出端B呈现高电阻的状态，称为“高阻态”。

这个器件也称作“带控制端的传输门”。带有一定驱动能力的三态门也称作“缓冲器”，逻辑符号是一样的。

注：

从CMOS等效电路或者真值表、逻辑表达式上都可以看出，把“0”和“1”换个位置，“与非”门就变成了“或非”门。对于“1”有效的信号是“与非”关系，对于“0”有效的信号是“或非”关系。

上述图中画的逻辑器件符号均是正逻辑下的输入、输出关系，即对“1”(高电平)有效而言。而单片机中的多数控制信号是按照负有效(低电平有效)定义的。例如片选信号CS(Chip Select)，指该信号为“0”时具有字符标明的意义，即该信号为“0”表示该芯片被选中。因此，“或非”门的逻辑符号也可以画成下图。

7、组合逻辑电路

“与非”门、“或非”门等逻辑电路的不同组合可以得到各种组合逻辑电路，如译码器、解码器、多路开关等。

组合逻辑电路的实现可以使用现成的集成电路，也可以使用可编程逻辑器件，如PAL、GAL等实现。
