单片机高电平和低电平复位电路
对初学 51 单片机的人来说，可能不太能理解复位电路，复位电路有高电平复位和低电平复位两种，C51 是高电平复位，现在一般的 MCU都是低电平复位。
左图是高电平复位，右图是低电平复位。
一个电路看是高电平还是低电平复位，看开关 S 按下 RST 的状态，左图中 S1 按下，RST 是高电平，即高电平复位；右图 S2 按下，RST 是低电平，即低电平复位。
左：高电平复位 右：低电平复位
高电平复位分析
对左图来说，单片机上电，因为电容两端电压不能突变特性，RST 会维持一段时间高电平，所以单片机复位，随着 RST 上的电压经过 10K 电阻对地放电，RST 电压逐渐减低，单片机进入正常的工作状态，最后 RST 电压变为 0V。
当开关 S1 按下时，电容两端相当于短路，RST 为 5V，所以单片机复位，松开 S1 后，RST 的电压变化就又和上面描述一样了。
下图是 RST 电压随时间 t 的变化曲线，在 0~t1 时间内，单片机是复位状态，随着 RST 上电压降低，单片机进入正常工作状态，最后 RST 变为 0V。
RST 电压随时间 t 的变化曲线
低电平复位分析
对上右图来说，单片机上电，由于电容两端电压不能突变，RST 的电压会维持一段时间低电平，单片机进行复位，VCC 通过 10K 电阻对电容进行充电，RST 电压会逐渐升高，单片机进入正常工作状态，最后 RST 电压等于 VCC。
当开关 S2 按下时，电容两端短路，RST 为 0，单片机会复位，松开 S2 后，RST 的变化就和上面描述一样了。
下图是 RST 电压随时间变化的曲线，0~t2 时间内，单片机是复位状态，随着 RST 电压升高，单片机进入正常工作状态，最后 RST 电压等于 VCC。
RST 电压随时间 t 的变化曲线
今天的文章到这里就结束了。。。
单片机基础入门：什么是上电复位，复位电路怎么设计
本文由头条号：玩转嵌入式原创，请勿转载。感谢支持。
前边的文章《单片机技巧：快速入门有诀窍，先从最小系统开始入手，事半功倍》里讲解了单片机的最小系统，单片机想要正常工作，电源电路、晶振电路、下载电路、复位电路等是必不可少的。今天来详细讲解一下复位电路。
什么是单片机的上电复位
众所周知，单片机属于数字电路，数字电路里只有0（低电平）和1（高电平）之分，单片机要么是高电平复位，要么是低电平复位。以5V单片机为例，上电的过程其实是一个缓慢爬坡的过程，这个过程要几个微秒或几个毫秒，爬坡时单片机不能正常工作，需要复位电路延时到电压稳定后才开始正常执行程序，这就叫上电复位。
单片机系统
单片机高电平复位
51单片机是高电平复位的，在其RST引脚施加几个周期的高电平即可实现51单片机的复位，让其程序从头执行。

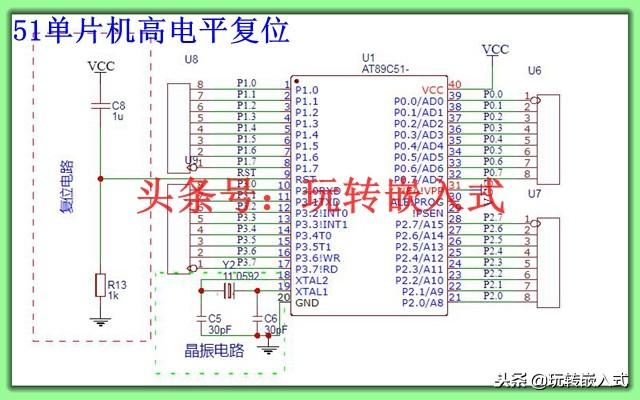

51单片机高电平复位电路
由于电容两端的电压不会发生突变，在上电瞬间复位引脚上是高电平，随着电容的放电过程，复位引脚上的电压逐渐降低，单片机开始正常工作。由此实现51单片机的上电复位。其上电复位的过程如下图所示。
高电平复位引脚电压曲线
单片机低电平复位
STM32的单片机，如Cortex-M3内核的单片机是低电平复位的单片机，在上电瞬间，引脚上低电平，随着电容的充电过程，单片机复位引脚上的电压逐渐上升，单片机正常工作。由此实现单片机的上电复位过程。单片机的低电平复位电路如下图所示。
单片机低电平复位电路

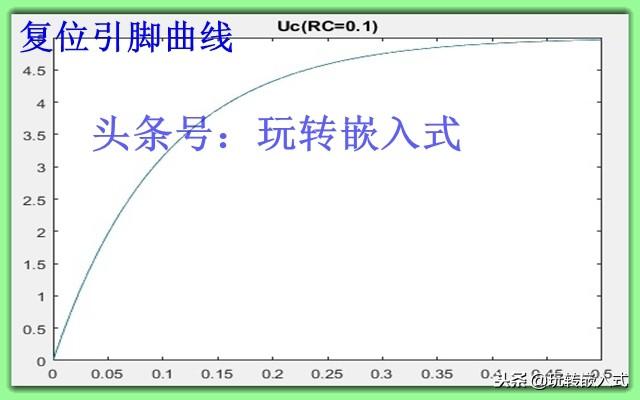

低电平复位引脚曲线如下图所示，在上电瞬间可见是一个低电平。
低电平复位引脚曲线
从复位电路可以看出，电容在哪一侧就是什么电平的复位。
单片机的软件复位
以上高低电平的复位都叫硬件复位，除此之外，单片机还有软件复位。最常见的形式就是看门狗，单片机每隔一段时间去喂狗，看门狗就不会复位，当长时间不喂狗后，软件复位。
文本由玩转嵌入式原创，请勿转载，感谢支持。
