干货一文搞懂单片机应用程序架构

对于单片机程序来说，大家都不陌生，但是真正使用架构，考虑架构的恐怕并不多，随着程序开发的不断增多，本人觉得架构是非常必要的。前不就发帖与大家一起讨论了一下怎样架构你的单片机程序，发现真正使用架构的并不都，而且这类书籍基本没有。

本人经过摸索实验并总结，大致应用程序的架构有三种：

1. 简单的前后台顺序执行程序，这类写法是大多数人使用的方法，不需用思考程序的具体架构，直接通过执行顺序编写应用程序即可。

2. 时间片轮询法，此方法是介于顺序执行与操作系统之间的一种方法。

3. 操作系统，此法应该是应用程序编写的最高境界。

下面就分别谈谈这三种方法的利弊和适应范围等。

顺序执行法：

这种方法，这应用程序比较简单，实时性，并行性要求不太高的情况下是不错的方法，程序设计简单，思路比较清晰。但是当应用程序比较复杂的时候，如果没有一个完整的流程图，恐怕别人很难看懂程序的运行状态，而且随着程序功能的增加，编写应用程序的工程师的大脑也开始混乱。即不利于升级维护，也不利于代码优化。本人写个几个比较复杂一点的应用程序，刚开始就是使用此法，最终虽然能够实现功能，但是自己的思维一直处于混乱状态。导致程序一直不能让自己满意。

这种方法大多数人都会采用，而且我们接受的教育也基本都是使用此法。对于我们这些基本没有学习过数据结构，程序架构的单片机工程师来说，无疑很难在应用程序的设计上有一个很大的提高，也导致了不同工程师编写的应用程序很难相互利于和学习。

本人建议，如果喜欢使用此法的网友，如果编写比较复杂的应用程序，一定要先理清头脑，设计好完整的流程图再编写程序，否则后果很严重。当然应该程序本身很简单，此法还是一个非常必须的选择。

下面就写一个顺序执行的程序模型，方面和下面两种方法对比：

/*************************************************************************************** FunctionName : main()* Description : 主函数* EntryParameter : None* ReturnValue : None**************************************************************************************/int main(void) { uint8 keyValue; InitSys(); // 初始化 while (1) { TaskDisplayClock(); keyValue = TaskKeySan(); switch (keyValue) { case x: TaskDispStatus(); break; ... default: break; } }}

复制代码

时间片轮询法

时间片轮询法，在很多书籍中有提到，而且有很多时候都是与操作系统一起出现，也就是说很多时候是操作系统中使用了这一方法。不过我们这里要说的这个时间片轮询法并不是挂在操作系统下，而是在前后台程序中使用此法。也是本贴要详细说明和介绍的方法。

对于时间片轮询法，虽然有不少书籍都有介绍，但大多说得并不系统，只是提提概念而已。下面本人将详细介绍本人模式，并参考别人的代码建立的一个时间片轮询架构程序的方法，我想将给初学者有一定的借鉴性。

记得在前不久本人发帖《1个定时器多处复用的问题》，由于时间的问题，并没有详细说明怎样实现1个定时器多处复用。在这里我们先介绍一下定时器的复用功能。

使用1个定时器，可以是任意的定时器，这里不做特殊说明，下面假设有3个任务，那么我们应该做如下工作：

1. 初始化定时器，这里假设定时器的定时中断为1ms(当然你可以改成10ms，这个和操作系统一样，中断过于频繁效率就低，中断太长，实时性差)。

2. 定义一个数值：

#define TASK_NUM (3) // 这里定义的任务数为3，表示有三个任务会使用此定时器定时。uint16 TaskCount[TASK_NUM] ; // 这里为三个任务定义三个变量来存放定时值uint8 TaskMark[TASK_NUM]; // 同样对应三个标志位，为0表示时间没到，为1表示定时时间到。

复制代码

3. 在定时器中断服务函数中添加：

/*************************************************************************************** FunctionName : TimerInterrupt()* Description : 定时中断服务函数* EntryParameter : None* ReturnValue : None**************************************************************************************/void TimerInterrupt(void){ uint8 i; for (i=0; i<TASKS_NUM; i++) { if (TaskCount[i]) { TaskCount[i]--; if (TaskCount[i] == 0) { TaskMark[i] = 0x01; } } }}

复制代码

代码解释：定时中断服务函数，在中断中逐个判断，如果定时值为0了，表示没有使用此定时器或此定时器已经完成定时，不着处理。否则定时器减一，知道为零时，相应标志位值1，表示此任务的定时值到了。

4. 在我们的应用程序中，在需要的应用定时的地方添加如下代码，下面就以任务1为例：

TaskCount[0] = 20; // 延时20msTaskMark[0] = 0x00; // 启动此任务的定时器

复制代码

到此我们只需要在任务中判断TaskMark[0] 是否为0x01即可。其他任务添加相同，至此一个定时器的复用问题就实现了。用需要的朋友可以试试，效果不错哦。

通过上面对1个定时器的复用我们可以看出，在等待一个定时的到来的同时我们可以循环判断标志位，同时也可以去执行其他函数。

循环判断标志位：

那么我们可以想想，如果循环判断标志位，是不是就和上面介绍的顺序执行程序是一样的呢？一个大循环，只是这个延时比普通的for循环精确一些，可以实现精确延时。

执行其他函数：

那么如果我们在一个函数延时的时候去执行其他函数，充分利用CPU时间，是不是和操作系统有些类似了呢？但是操作系统的任务管理和切换是非常复杂的。下面我们就将利用此方法架构一直新的应用程序。

时间片轮询法的架构：

1.设计一个结构体：

// 任务结构typedef struct _TASK_COMPONENTS{ uint8 Run; // 程序运行标记：0-不运行，1运行 uint8 Timer; // 计时器 uint8 ItvTime; // 任务运行间隔时间 void (*TaskHook)(void); // 要运行的任务函数} TASK_COMPONENTS; // 任务定义

复制代码

这个结构体的设计非常重要，一个用4个参数，注释说的非常详细，这里不在描述。

2. 任务运行标志出来，此函数就相当于中断服务函数，需要在定时器的中断服务函数中调用此函数，这里独立出来，并于移植和理解。

/*************************************************************************************** FunctionName : TaskRemarks()* Description : 任务标志处理* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskRemarks(void){ uint8 i; for (i=0; i<TASKS_MAX; i++) // 逐个任务时间处理 { if (TaskComps[i].Timer) // 时间不为0 { TaskComps[i].Timer--; // 减去一个节拍 if (TaskComps[i].Timer == 0) // 时间减完了 { TaskComps[i].Timer = TaskComps[i].ItvTime; // 恢复计时器值，从新下一次 TaskComps[i].Run = 1; // 任务可以运行 } } }}

复制代码

大家认真对比一下次函数，和上面定时复用的函数是不是一样的呢？

3. 任务处理

/*************************************************************************************** FunctionName : TaskProcess()* Description : 任务处理* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskProcess(void){ uint8 i; for (i=0; i<TASKS_MAX; i++) // 逐个任务时间处理 { if (TaskComps[i].Run) // 时间不为0 { TaskComps[i].TaskHook(); // 运行任务 TaskComps[i].Run = 0; // 标志清0 } } }

复制代码

此函数就是判断什么时候该执行那一个任务了，实现任务的管理操作，应用者只需要在main()函数中调用此函数就可以了，并不需要去分别调用和处理任务函数。

到此，一个时间片轮询应用程序的架构就建好了，大家看看是不是非常简单呢？此架构只需要两个函数，一个结构体，为了应用方面下面将再建立一个枚举型变量。

下面我就就说说怎样应用吧，假设我们有三个任务：时钟显示，按键扫描，和工作状态显示。

1. 定义一个上面定义的那种结构体变量

/*************************************************************************************** Variable definition **************************************************************************************/static TASK_COMPONENTS TaskComps[] = { {0, 60, 60, TaskDisplayClock}, // 显示时钟 {0, 20, 20, TaskKeySan}, // 按键扫描 {0, 30, 30, TaskDispStatus}, // 显示工作状态 // 这里添加你的任务。。。。};

复制代码

在定义变量时，我们已经初始化了值，这些值的初始化，非常重要，跟具体的执行时间优先级等都有关系，这个需要自己掌握。

①大概意思是，我们有三个任务，没1s执行以下时钟显示，因为我们的时钟最小单位是1s，所以在秒变化后才显示一次就够了。

②由于按键在按下时会参数抖动，而我们知道一般按键的抖动大概是20ms，那么我们在顺序执行的函数中一般是延伸20ms，而这里我们每20ms扫描一次，是非常不错的出来，即达到了消抖的目的，也不会漏掉按键输入。

③为了能够显示按键后的其他提示和工作界面，我们这里设计每30ms显示一次，如果你觉得反应慢了，你可以让这些值小一点。后面的名称是对应的函数名，你必须在应用程序中编写这函数名称和这三个一样的任务。

2. 任务列表

// 任务清单typedef enum _TASK_LIST{ TAST_DISP_CLOCK, // 显示时钟 TAST_KEY_SAN, // 按键扫描 TASK_DISP_WS, // 工作状态显示 // 这里添加你的任务。。。。 TASKS_MAX // 总的可供分配的定时任务数目} TASK_LIST;

复制代码

好好看看，我们这里定义这个任务清单的目的其实就是参数TASKS_MAX的值，其他值是没有具体的意义的，只是为了清晰的表面任务的关系而已。

3. 编写任务函数

/*************************************************************************************** FunctionName : TaskDisplayClock()* Description : 显示任务* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskDisplayClock(void){}/*************************************************************************************** FunctionName : TaskKeySan()* Description : 扫描任务* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskKeySan(void){}/*************************************************************************************** FunctionName : TaskDispStatus()* Description : 工作状态显示* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskDispStatus(void){}// 这里添加其他任务。

复制代码

现在你就可以根据自己的需要编写任务了。

4. 主函数

复制代码

到此我们的时间片轮询这个应用程序的架构就完成了，你只需要在我们提示的地方添加你自己的任务函数就可以了。是不是很简单啊，有没有点操作系统的感觉在里面？

不防试试把，看看任务之间是不是相互并不干扰？并行运行呢？当然重要的是，还需要，注意任务之间进行数据传递时，需要采用全局变量，除此之外还需要注意划分任务以及任务的执行时间，在编写任务时，尽量让任务尽快执行完成。

操作系统：

操作系统的本身是一个比较复杂的东西，任务的管理，执行本事并不需要我们去了解。但是光是移植都是一件非常困难的是，虽然有人说过“你如果使用过系统，将不会在去使用前后台程序”。但是真正能使用操作系统的人并不多，不仅是因为系统的使用本身很复杂，而且还需要购买许可证（ucos也不例外，如果商用的话）。

这里本人并不想过多的介绍操作系统本身，因为不是一两句话能过说明白的，下面列出UCOS下编写应该程序的模型。大家可以对比一下，这三种方式下的各自的优缺点。

/*************************************************************************************** FunctionName : main()* Description : 主函数* EntryParameter : None* ReturnValue : None**************************************************************************************/int main(void) { OSInit(); // 初始化uCOS-II OSTaskCreate((void (*) (void *)) TaskStart, // 任务指针 (void *) 0, // 参数 (OS_STK *) &TaskStartStk[TASK_START_STK_SIZE - 1], // 堆栈指针 (INT8U ) TASK_START_PRIO); // 任务优先级 OSStart(); // 启动多任务环境 return (0); }

复制代码

/*************************************************************************************** FunctionName : TaskStart() * Description : 任务创建，只创建任务，不完成其他工作* EntryParameter : None* ReturnValue : None**************************************************************************************/void TaskStart(void* p_arg){ OS_CPU_SysTickInit(); // Initialize the SysTick. #if (OS_TASK_STAT_EN > 0) OSStatInit(); // 这东西可以测量CPU使用量 #endif OSTaskCreate((void (*) (void *)) TaskLed, // 任务1 (void *) 0, // 不带参数 (OS_STK *) &TaskLedStk[TASK_LED_STK_SIZE - 1], // 堆栈指针 (INT8U ) TASK_LED_PRIO); // 优先级 // Here the task of creating your while (1) { OSTimeDlyHMSM(0, 0, 0, 100); }}

复制代码

不难看出，时间片轮询法优势还是比较大的，即由顺序执行法的优点，也有操作系统的优点。结构清晰，简单，非常容易理解。

只有8个引脚的单片机，片上资源丰富、性价比高、只有不到一块钱

说起单片机，大家都想到的是引脚数众多，体积较大，如48引脚的LQFP48、100引脚的LQFP100，40引脚的DIP40等。但是在做一些小项目的时候，需求简单功能不复杂，用多引脚单片机比较浪费，这时候该怎么办？有没有一些不需要太多的片上资源、引脚较少、价格便宜的单片机？

1- 8引脚单片机

ST的8引脚单片机

半导体巨头ST就推出了只有8个引脚的单片机。之前提到8引脚的单片机，大家马上就联想到Microchip，该公司推出的8引脚单片机较早。但是PIC系列的单片机编译器众多，不同系列的单片机需要安装不同的编译器，而且下载器不通用，比较昂贵，如ICD3系列市场价在800-1000左右，这就让很多用户望而却步了。

2-多引脚单片机

ST所推出的8引脚单片机为STM8S001，属于STM8S系列，该单片机将以极高的性价比服务于广大用户。全新的 STM8S001 采用小型工业标准的 SOP8 封装，在内核处理速度、系统控制、存储器大小、通信外设及模拟功能方面实现最佳配置与优化。

单片机的基本参数和参数

该单片机的基本参数如下：

内核和片上资源

内核为STM8，主频16MHz，，三级指令流水线，工作电压2.95-5.5V，5个IO口，有两个定时器，有三种低功耗模式：wait，active-halt，halt。

存储空间

具有8KB的Flash, 1KB的RAM, 128字节 EEPROM。

通信接口和片上资源

具有UART, SPI, I2C各一路，3通道10位ADC，具有5个可配置的外部中断，下载接口为SWIM方式。

3-片上资源

单片机最小系统的搭建

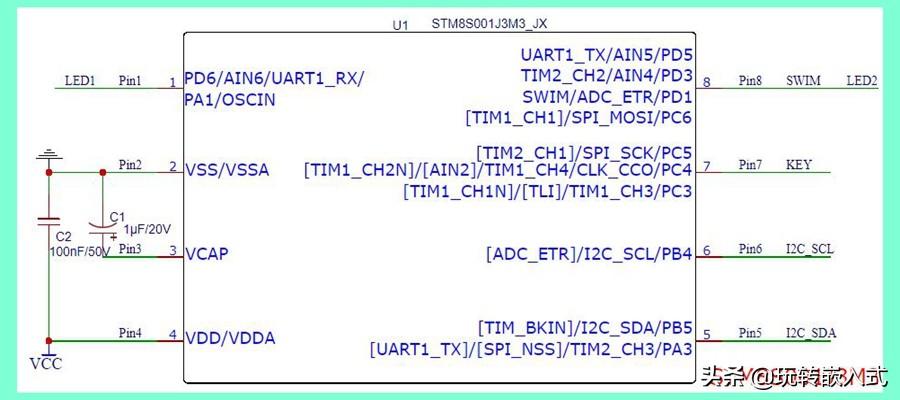

单片机的最小系统包括电源电路、晶振电路、下载电路、复位电路等。STM8S001具有三个可选择的时钟源：1)HSE；2)HSI；3)LSI，如果对时钟频率的精度要求不高可以选择内置时钟。下载接口为SWIM单总线方式可以使用STLINK来实现。其最小系统原理图如下图所示。

4-最小系统电路图

编程环境和下载方式介绍

该芯片的内核为STM8，所以可以使用IAR for STM8，该编程环境专门用于STM8系列单片机，界面清爽，易于操作。

5-IAR Workbench

下载工具使用STLINK-V2即可，只需要和单片机连接SWIM和GND即可，连线简单，还可以实现在线仿真，大大提高代码的调试效率。

6-STM8S001电路板

STM8S001是一款性价比极高的单片机，适用于需求简单、功能不复杂的产品开发，批量价格不到1元钱，大大节省了产品成本。
