51单片机实例讲解，由按钮控制流水灯程序

由按钮控制流水灯控制要求：在单片机的PP3.0口和P3.1口线上分别接上一个按钮SB1和SB2，P0口上接8只发光二极管LED1～LED8。当按下SB1时，8只发光二极管按方式一从LED1～LED8间隔1s交替正向流水点亮一次，即LED1亮→LED2亮→LED3亮→LED4亮→LED5亮→LED6亮→LED7亮→LED8亮。

当按下SB2时，8只发光二极管按方式二从LED1～LED8间隔1s依次点亮一次，即LED1亮→LED1+LED2亮→LED1+LED2+LED3亮→LED1+LED2+LED3+LED4亮→LED1+ LED2+LED3+LED4+LED5亮→LED1 +LED2 +LED3 +LED4 +LED5 +LED6亮→LED1 +LED2 + LED3 +LED4 +LED5 +LED6+LED7亮→LED1+LED2+LED3+LED4+LED5+LED6+LED7+ LED8亮。

(1)由按钮控制流水灯硬件电路(见图36)。

图36 由按钮控制流水灯接线原理图

(2)由按钮控制流水灯硬件电路元器件(见表14)。

表14 由按钮控制流水灯硬件电路元器件表

(3)由按钮控制流水灯程序流程图(见图37)。

图37 由按钮控制流水灯程序流程图 (a)主程序;(b)显示子程序

(4)由按钮控制流水灯程序。

进阶教程：单片机独立按键，分别控制不同的LED点亮流水 代码详解

大家好，小伙伴们通过以上几篇文章的学习，我相信已经对于单片机控制LED流水的项目已经很熟悉了吧，其实还可以尝试着改一些代码实现花样流水地效果，感兴趣的小伙伴可以试一下，此处不再赘述。

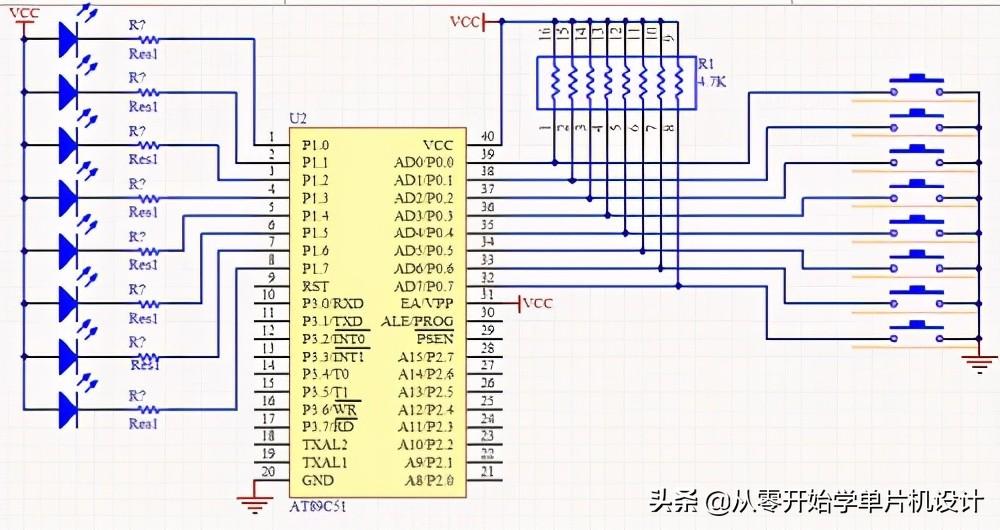

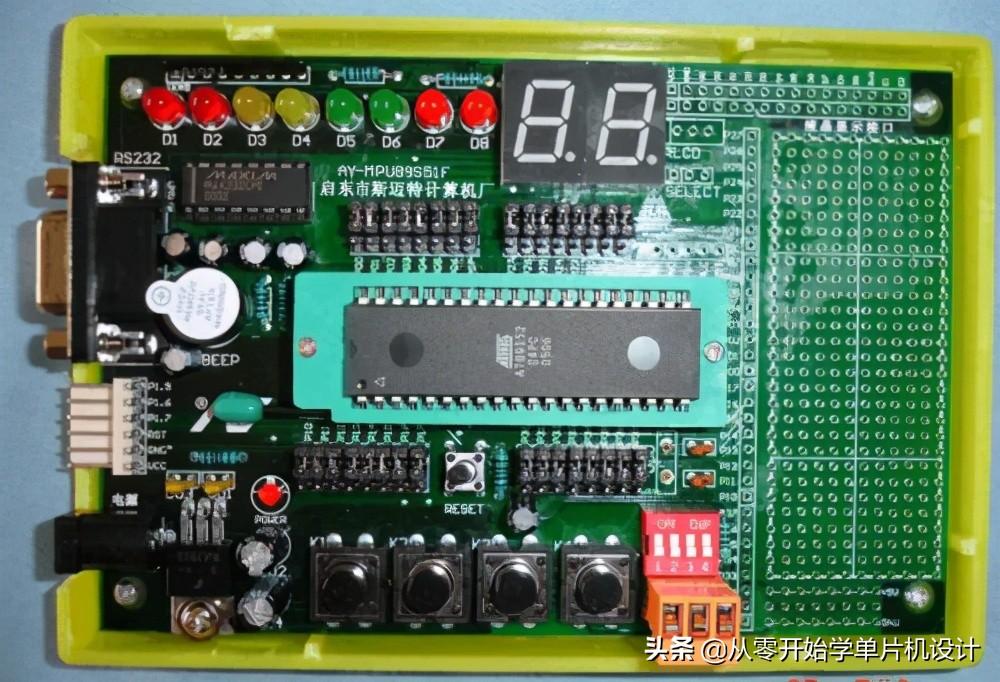

我们言归正传继续说回我们今天的实验项目，单片机的独立按键控制流水灯点亮，其实这个只比上一个实验复杂一点点，就是在流水灯的基础上添加了按键独立控制。及有0~7八个按键及0~7八个LED，当按下按键对应的LED即被点亮。当有规律的不停按下按键时，就会呈现LED花样流水的效果。和上面几篇文章一样，我们同样从软件和硬件的两个角度来为大家讲解一下。

硬件方面

LED的原理已经说了很多次了，此处不再赘述。

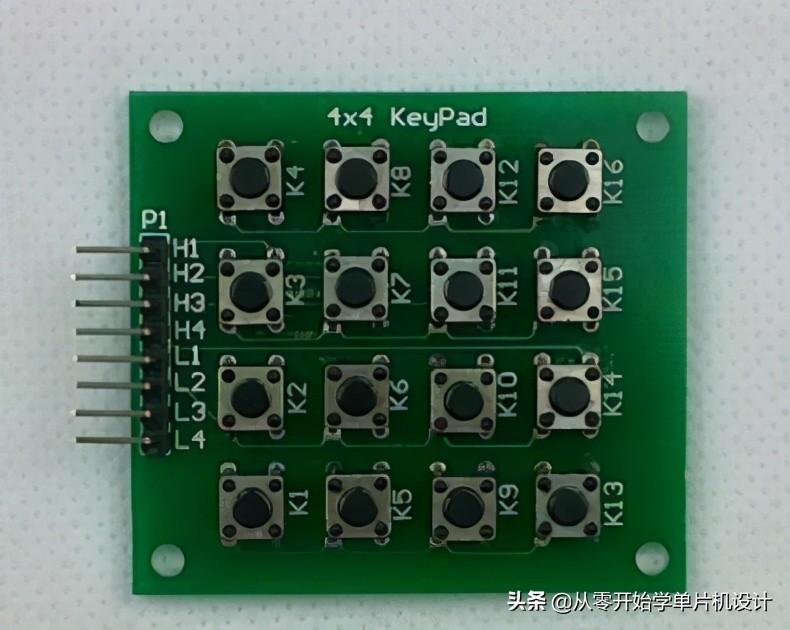

按键的种类其实有很多，但是都大同小异，基本功能是不变的，下面先说一下最简单的也是今天实验中需要的点动开关按键：这种按键工作原理就是你一按下去，就会通电（或实现相应功能）,像计算机键盘一样，汽车按键，电话按键一样，一松开就会自动弹起断电。如果一直按下去则会一直生效，直到按键再次弹起。

单片机关于控制方式和工作原理都不再重复，不明白的小伙伴请自行爬楼或者私信。

有一点我还是要说一下，既然是按键，那就要有人按，这里就涉及到一个误操作的问题，因为误操作往往不是我们想要的，往往会给我们带来损失或者麻烦，为了避免这种情况防止我们误操作，我们需要添加防止误操作的代码，我们单片机上通常叫做消抖，即消除按键抖动。好了，了解完了硬件以后那么我们下面开始讲解软件代码部分。

C语言参考源代码如下：

#include<reg52.h>

#define uint int //定义类型变量

#define uchar char //宏定义字符型变量

sbit S1 = P3^7; //用P3.7来检测按键是否被按下

sbit S2 = P3^6; sbit S3 = P3^5; sbit S4 = P3^4; sbit S5 = P3^3; sbit S6 = P3^2;

sbit LED1 = P2^0; sbit LED2 = P2^1; sbit LED3 = P2^2; sbit LED4 = P2^3;

sbit LED5 = P2^4; sbit LED6 = P2^5; sbit LED7 = P2^6; sbit LED8 = P2^7;

void delay(uint z);

void main()

{ uchar i;

uint k;

if(S1 == 0) //第一次检测按键被按下

{ delay(8); //延时8ms进行消抖

if(S1 == 0) //再次检测按键被按下，说明确实被按下了

{ for(i=0;i<3;i++) //for循环控制蜂鸣器响3声

{ for(k=0;k<5000;k++);//延时500ms

bell = 0; //输出低电平，使蜂鸣器鸣叫

for(k=0;k<10000;k++); //延时500ms

bell = 1; //输出高电平，使蜂鸣器停止 } } }

if(S2 == 0) //第一次检测按键被按下

{ delay(8); //延时8ms进行消抖

if(S2 == 0) //再次检测按键被按下，说明确实被按下了

{ LED1 = 0; //正向流动

delay(500); LED1 = 1; LED2 = 0;

delay(500); LED2 = 1; LED3 = 0;

delay(500); LED3 = 1; LED4 = 0;

delay(500); LED4 = 1; LED5 = 0;

delay(500); LED5 = 1; LED6 = 0;

delay(500); LED6 = 1; LED7 = 0;

delay(500); LED7 = 1; LED8 = 0;

delay(500);LED8 = 1; } }

if(S3 == 0) //第一次检测按键被按下 { delay(8); //延时8ms进行消抖

if(S3 == 0) //再次检测按键被按下，说明确实被按下了

{ LED8 = 0; //反向流动 delay(500);

LED8 = 1; LED7 = 0;

delay(500); LED7 = 1; LED6 = 0; delay(500); LED6 = 1; LED5 = 0;

delay(500); LED5 = 1;LED4 = 0; delay(500); LED4 = 1; LED3 = 0;

delay(500); LED3 = 1; LED2 = 0; delay(500); LED2 = 1; LED1 = 0;

delay(500); LED1 = 1; } }

if(S4 == 0) //第一次检测按键被按下

{ delay(8); //延时8ms进行消抖

if(S4 == 0) //再次检测按键被按下，说明确实被按下了

{ LED1 = 0; //1、3、5、7亮

LED2 = 1; LED3 = 0; LED4 = 1; LED5 = 0; LED6 = 1; LED7 = 0; LED8 = 1; } }

if(S5 == 0) //第一次检测按键被按下

{ delay(8); //延时8ms进行消抖 if(S5 == 0) //再次检测按键被按下，说明确实被按下了

{ LED1 = 1; //2、4、6、8亮

LED2 = 0; LED3 = 1; LED4 = 0; LED5 = 1; LED6 = 0; LED7 = 1; LED8 = 0; } }

if(S6 == 0) //第一次检测按键被按下 { delay(8); //延时8ms进行消抖

if(S6 == 0) //再次检测按键被按下，说明确实被按下了

{ LED1 = 1; //全部灯灭

LED2 = 1; LED3 = 1; LED4 = 1; LED5 = 1; LED6 = 1; LED7 = 1; LED8 = 1; } } }

void delay(uint z)

{ uint x,y; //定义循环变量

for(x=z;x>0;x--) //执行FOR循环语句

for(y=120;y>0;y--); //执行FOR循环语句

}

上述功能是用最基础的编程方法实现的，聪明的你想一想还有其他办法实现吗？通过以上代码，我用PROTEUS仿真图如下：结果8个按键可以分别控制8个LED,实验成功！

最后如果有什么问题或者建议请给我留言或者私信啊，看到一定第一时间回复，如果你喜欢我的文章，欢迎关注转发评论哦，我们下期再见！

专注基础，从软硬件两个维度，从零开始带你探寻单片机的神秘世界！
