十字路口交通灯控制
四个路口各有红、绿2个LED，模拟交通灯的控制,即东西走向的灯变红，南北走向的灯应该变绿，反之亦然。

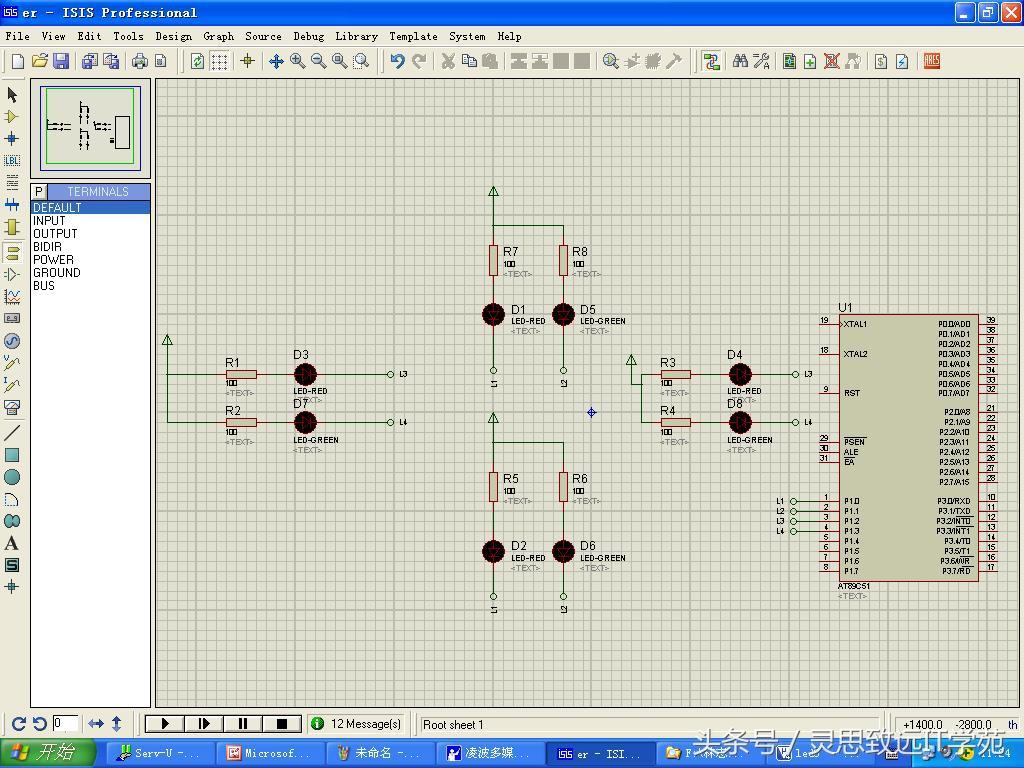

电路图和代码如下：
51系列单片机汇编语言利用查找表方法实现简单的交通灯控制
本例利用汇编语言的查找表方法实现十字路口交通灯控制：
要点如下：
访问ROM指令--查表指令
MOVC A,@A+DPTR
使用该指令时要事先设置：
（1）表格地址指针，并对地址指针赋初值；
（2）查表计数器，并对计数器赋初值。
（3）设置表格，用到DB汇编伪指令。
（4）完整程序：
ORG 0000H
SJMP MAIN
ORG 0030H
MAIN: MOV DPTR,#TAB
MOV R0,#8
LED8: CLR A
MOVC A,@A+DPTR
MOV P1,A
ACALL DELAY
INC DPTR
DJNZ R0,LED8
SJMP MAIN
TAB: DB06H,09H,06H,09H,06H,09H,06H,09H
DELAY:MOV R7,#40
LOOP1:MOV R6,#250
LOOP2:MOV R5,#250
DJNZ R5,$
DJNZ R6,LOOP2
DJNZ R7,LOOP1
RET
END
电路图：
