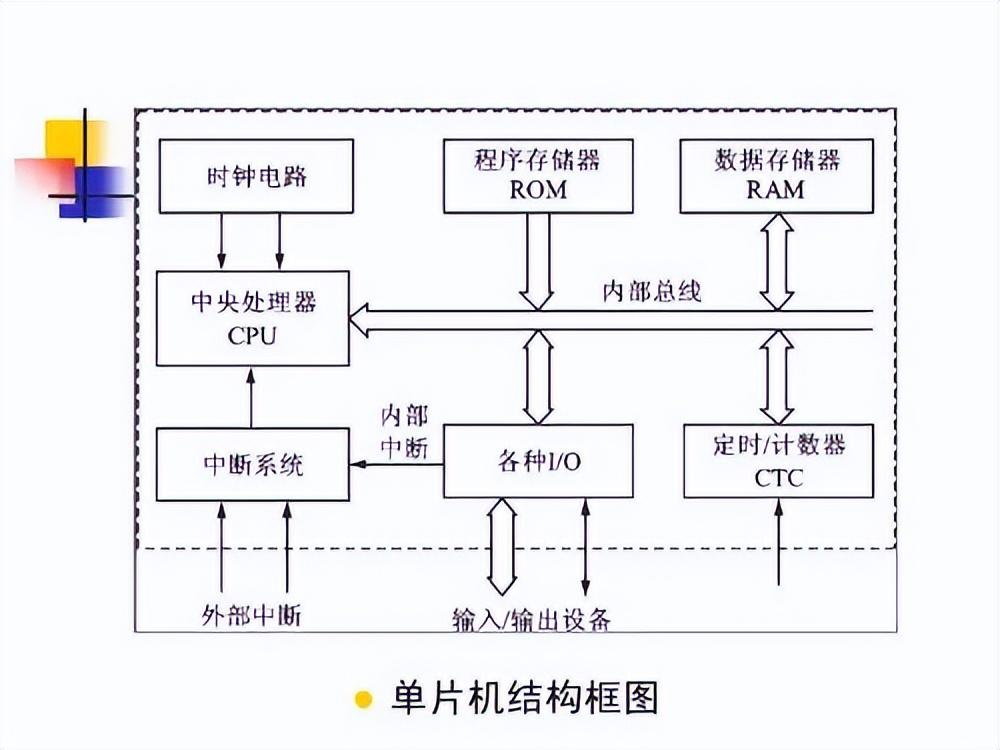

51单片机实例讲解，由按钮控制灯亮程序

按钮控制灯亮接线原理图如图11所示。在单片机的P1口的低4位按上按钮，在高4位接上发光二极管。当按下SB1时(P1.0口为“0”)，LED1发亮(P1.4口为“0”)。同理，若分别按下SB2、SB3、SB4，则对应的端口P1.5、P1.6、P1.7输出低电平，对应的发光二极管LED2、LED3、LED4就发亮。

若同时按下两个以上的按钮，则对应的发光二极管发亮。例如按下SB1和SB3，则对应的输出端口P1.4和P1.6输出为低电平，对应的发光二极管LED1、LED3发亮。

图11 按钮控制灯亮接线原理图

(2)按钮控制灯亮硬件电路元器件(见表3)。

表3 按钮控制灯亮硬件电路元器件表

(3)按钮控制灯亮程序流程图(见图12)。

图12 由按钮控制灯亮程序流程图

(4)按钮控制灯亮程序。

51单片机之LED灯

实验要求

LED灯以一秒的频率闪烁

众所众知，软件编程的第一个小程序就是打印“hello world”，同样硬件的编程也有他的第一个小程序，那就是LED灯的点亮，如果不做一个这样的小实验，学再多理论也是纸上谈兵。下面我们来实现LED灯闪烁的实验。

物料清单

电容

12M晶振

点阵开关

电阻

LED灯

AT89C52单片机（和51效果一样）

原理图

为了更形象的讲解LED灯闪烁的实验，笔者特意画了LED闪烁的原理图，他们的作用如下：

18脚和19脚接的是12M晶振系统，它是系统时序的由来；

9脚所接的是复位系统，当我们按下按键之后，系统会从程序最开始的代码开始运行；

P0.0接了一个电阻和一个LED灯，为什么接这个电阻呢？如果不加电阻，电流过大可能会烧坏LED灯，所以LED灯使用的时候一般都加限流电阻。

复位电路和晶振电路是单片机的固定外围电路，数据手册上已经给出，不需要我们花心思研究。

程序

我们要做的是让单片机控制LED灯以一秒的频率闪烁，这就避免不了写程序，看看现在的硬件产品吧，哪一个硬件产品里面没有集成电路，又有哪一个没有代码的“参与”。所以不要说硬件工程师就只做硬件，写单片机代码也是硬件工程师分内的事。下面把完整代码分享给大家。

#include <reg51.h>

void delay(void)

void main()

{

while(1)

{

P0=0x01;

delay();

P0=0x01;

}

void delay(void)

{

unsigned char a,b,c;

for(c=167;c>0;c--)

for(b=171;b>0;b--)

for(a=16;a>0;a--);

_nop_;

}

}

delay（）函数是由单片机小精灵生成的，如果我们自己计算的话太麻烦了。

实验现象

视频加载中...

最后

我们实验的当中只用到了一个LED灯，所以直接用单片机驱动也可以，但是单片机的总的驱动电流就很小，如果LED灯多了的话，51单片机是驱动不了的，这时候就需要外加电源和开关管来驱动LED。
