程序如何下载到单片机中？单片机常用的四种烧写程序方式介绍

单片机是一种可编程控制器，搭好硬件电路后，可以利用程序实现很多非常复杂的逻辑功能，与纯硬件电路相比，简化了硬件外围的设计、方便了逻辑的设计、丰富了逻辑的输出。不同厂家的单片机需要不同编程IDE来实现编程。在学习单片机之前，要先清楚单片机程序是如何烧写到单片机内部的，在烧写的过程中需要用到什么工具？因为不通用的烧写工具可能价格较贵，比如说Micorchip单片机使用的ICD系列编程器，单台价格在600-1000元人民币之间。今天和大学来认识一下单片机最常用的四种烧写方式和所使用到的工具。

1.使用JTAG接口实现

JTAG接口是一种标准的测试协议，可以实现编程时在线调试，利用单步追踪可以很方便的查找代码的Bug，大多数的单片机都支持这种接口。这种接口除了电源线和复位引脚之外，还要用到单片机的四个引脚，分别是：TDI、TMS、TCK、TDO，他们所代表的含义如下所示：

TDI--数据输入 ，所有写入寄存器的数据都是通过TDI接口串行输入的；TMS--模式选择 ，Jlink输出给目标CPU的时钟信号；TCK--时钟信号 ，所有数据的输入输出都是以该时钟信号为基准的；TDO--数据输出 ，所有从寄存器读出的数据都是通过TDO接口串行输出的；

以上这四个引脚都是协议里强制要求的，而且协议建议在设计电路时要选用上拉电阻。JTAG接口有多种形式，常用的20引脚、14引脚和10引脚。以20引脚JTAG为例，所设计的JTAG烧写电路如下图所示：

JTAG接口

上图中JTAG接口都通过电阻上拉了，有的单片机的这几个引脚在内部已经上拉，所以这几个上拉电阻可以省略，减少了成本和PCB空间的占用。

JTAG接口烧录方式常用的工具为J-Link，实物图如下图所示。

Jlink实物图

相信大家都见过或者听过这个烧写工具，这个工具很通用，但是大家在使用的时候一定要注意版权信息，因为这个工具是有版权的，前两年因为版权风波，网购平台还集中整治过一次。

2.SWD接口烧录方式

SWD是一种串行调试接口，与JTAG相比，SWD只需要两根线，分别为：SWCLK和SWDIO。他们的含义如下：

SWDIO --串行数据线，用于数据的读出和写入；SWDCLK --串行时钟线，提供所需要的时钟信号；

一般来说，大多数单片机的JTAG接口和SWDIO接口是复用的，SWD也是用J-Link工具来实现的。所以在使用的时候，只需要在软件界面做一下选择，使用SWD方式还是JTAG方式，硬件上无需改动。除了J-Link外，意法半导体的ST-Link也是支持SWD模式的。

SWD接口

SWD的接口如上图所示，可以看出，SWD和JTAG是相互复用的，由于SWD只需要两根线所以大大减少了对单片机GPIO口的占用，SWD方式也是可以在线调试的。

3.ISP烧写方式，用UART实现

使用过国产51单片机的朋友都清楚这种烧写方式，这种烧写方式是通过单片机的UART串口来实现的，所需要的工具也比较简单-USB/TTL。这个USB/TTL的芯片可以通过MAX232、CH340G等芯片来实现，通过MAX232实现的UART烧写电路如下所示：

UART串口烧写电路

在与单片机连接的时候，一定要注意交叉连接，所谓交叉连接即，单片机的TXD接串口RXD，单片机的RXD接串口TXD，否则数据通信失败。51单片机在使用该方式下载时需要断一下点再上电才能下载。

STM32单片机可以使用UART来实现程序下载，但是需要选择BOOT的模式，现在通过CH340G芯片可以实现自动ISP的下载方式，即不需要手动设置BOOT模式。

4.SWIM单总线下载方式

这种下载方式是针对STM8系列的单片机，这种方式只需要一根线即可实现程序的下载，所使用的工具为ST-Link，如下图所示：

ST-Link

以上为几种常见的烧写方式以及所使用的工具，欢迎大家留言评论，如果转载请注明作者信息和头条出处，感谢支持。

单片机下载程序你了解多少？怎样自创Bootloader通信协议

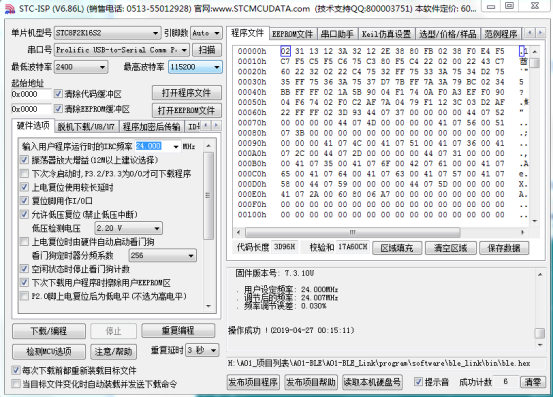

单片机下载程序

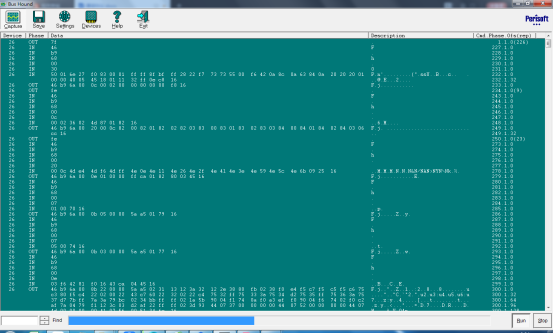

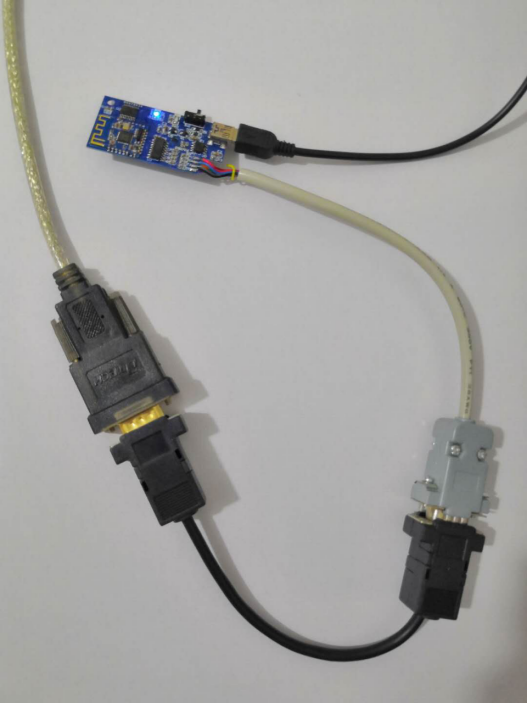

很多人都知道单片机需要通过烧录器烧录程序，但并不知道单片机是怎样下载程序的，有下载程序朋友都知道，下载程序需要单片机重新上电，或者有个复位按钮，或者烧录线有一个RESET管脚。其实这些操作的就是要让单片机复位，单片机复位重启时先会进入固化好的BOOT程序，一般会停留一段时间，如果这段时间没有收到任何下载指令，就会从0000H开始执行跑应用程序。
