51单片机12864大液晶屏俄罗斯方块游戏 ROTEUS 教程

51单片机12864大液晶屏 显示任意字符（计算器）

ROTEUS 和51单片机教程（仿真文件+源代码）

参考源代码：

//*************************************************************************************************

//*************************************************************************************************

//**<程序名>：俄罗斯方块游戏 **

//**<版本说明>：此版是第一版，在LCD1608第4版基础上改进而来，目前只可以绘制游戏区域的边框。 **

//**<完成时间>：2007年8月28日 **

//**<作者>：从零开始单片机 **

**

//*************************************************************************************************

//*************************************************************************************************

//*************************************************************************************************

//* *

//* ******************************头文件及宏定义************************** *

//* *

//*************************************************************************************************

#include "includes.h"

#define TIME1H 0x3C

#define TIME1L 0xB0 //定时器1溢出时间：50ms

#define SCANPORT P1

//*************************************************************************************************

//* *

//* ******************************全局变量************************************ *

//* *

//*************************************************************************************************

//unsigned char code uca_TEST[]={0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xF0,0xF0,0xF0,0xF0};

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

bit b_KeyShock=0; //键盘防抖动标志位。

//当按键中断产生时，首先判断此位。

//0--执行键盘扫描及键码处理程序；1--不执行。

bit b_KillShock=0; //防抖标志清除位：0--不清除；1--清除。

unsigned char uc_KillCount=0; //抖动标志清除计数，使用定时器1。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<键盘扫描开启标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

bit b_KeyScan=0; //0--不扫描；

//1--扫描。

//*************************************************************************************************

//* *

//* ********************************主函数****************************** *

//* *

//*************************************************************************************************

/*********************** main ************************/

void main(void)

{

vLCDInitialize();

vShowOneChin(0,0,uca_QING);

vShowOneChin(2,0,uca_SHU);

vShowOneChin(4,0,uca_RU);

vShowOneChin(6,0,uca_MAOHAO);

vShowGraph(2,60,32,4,uca_Pig);

vShowFrame();

SCANPORT=0x0F;

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<外部中断0，用于开启键盘扫描及键码处理标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

IT0=1; // 中断方式：下降沿。

EX0=1; // 开启外部中断。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<定时器1，用于防抖动标志清除 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

TH1=TIME1H;

TL1=TIME1L;

TR1=1; //开启定时器1

ET1=1; //开定时器1中断

EA=1;

while(1)

{

if(b_KeyScan==1) //如果有按键按下，则进行按键扫描和键码处理。

{

b_KeyScan=0;

vKeyProcess(ucKeyScan());

}

}

}

//*************************************************************************************************

//* *

//* ******************************外部中断0，用于开启键盘扫描及键码处理****************** *

//* *

//*************************************************************************************************

void vINT0(void) interrupt 0

{

if(b_KeyShock==0)

{

b_KeyScan=1; //开启键盘扫描标志。

b_KeyShock=1; //设置防抖动标志。

}

else b_KeyShock=0; //如果有抖动则不执行键扫描，恢复防抖动标志。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<设置防抖动清除标志位 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

if(b_KeyShock==1)

b_KillShock=1; //如果防抖动标志位开启则开启防抖动标志清除位，

//300ms后清除防抖动标志。

}

//*************************************************************************************************

//* *

//* ****************定时器1中断，用于计时功能和防抖动标志清除*************************** *

//* *

//*************************************************************************************************

void vTimer1(void) interrupt 3

{

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志清除>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

if(b_KillShock==1)

{

if(uc_KillCount==5) //当防抖动标志位为1时，计时300ms后清除抖动标志位。

{

b_KeyShock=0;

b_KillShock=0;

uc_KillCount=0;

}

else uc_KillCount++;

}

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<恢复定时器1溢出时间>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

TH1=TIME1H;

TL1=TIME1L;

}

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，

如果需要 完整代码或设计文件，请在下方留言或者私信我，看到后会第一时间回复。

谢谢大家！

如果喜欢我的文章请评论转发加关注哦。

单片机俄罗斯方块游戏机制作（万用板电路制作）

前期工作：

1.protues电脑仿真电路设计

电路组成部分：单片机最小系统、数码管模块、点阵模块、键盘模块。

数码管模块 ：由两片74LS595芯片，分别负责数码管的段码和位码。

点阵模块：由1片74LS154芯片负责控制 两片8*8点阵的行，和1片595控制列。

键盘模块：就是5个按键，扫描识别。

附件 我做好的电路（含程序):单片机点阵游戏机 – 副本

2.源程序编写

程序可以自己写，无非就是控制595芯片，和利用154扫描 点阵的 行，可参考上附件里的源程序，可直接用PROTUES仿真运行。

后期制作：

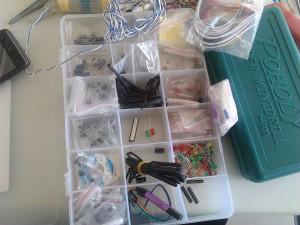

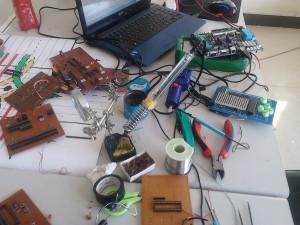

准备材料：万用版（洞洞板）、细导线若干、8*8单色点阵两块、74LS595 * 3、74LS154 * 1 、单片机（51）、单片机最小系统的元器件

、电烙铁、焊锡丝等等。

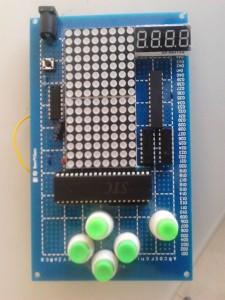

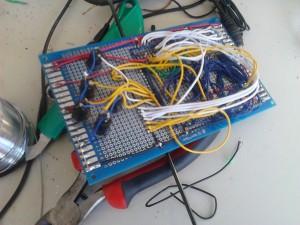

材料准备齐全之后，就按照电路图焊接跳线即可。就自己DIY吧！

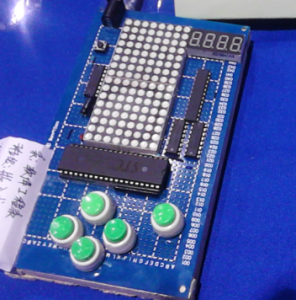

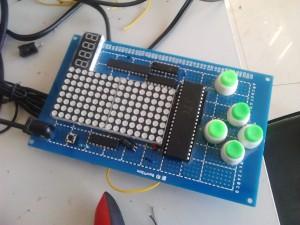

最后 背面我用轻木 简单的包装了下，怎么也有个壳子吧，像样的游戏机，哈哈！没有录制玩的视频…
