Multisim模拟电路仿真

期待您的关注——强工电子电工

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、 Multisim7、 Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。图1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

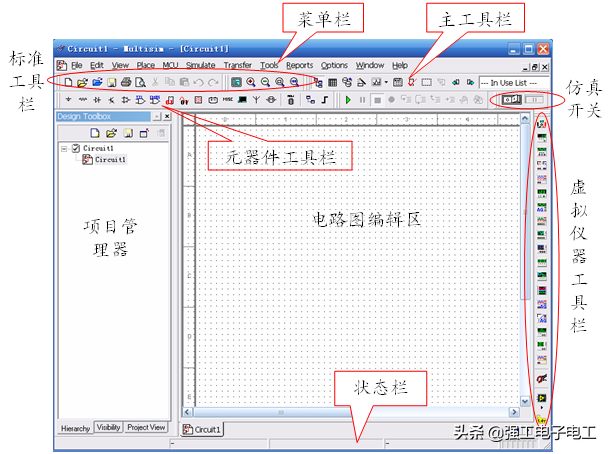

图1-1 Multisim10用户界面

菜单栏与Windows应用程序相似，如图1-2所示。

图1-2 Multisim菜单栏

其中，Options菜单下的Global Preferences和Sheet Properties可进行个性化界面设置，Multisim10提供两套电气元器件符号标准：

ANSI：美国国家标准学会，美国标准，默认为该标准，本章采用默认设置；

DIN：德国国家标准学会，欧洲标准，与中国符号标准一致。

工具栏是标准的Windows应用程序风格。

标准工具栏：

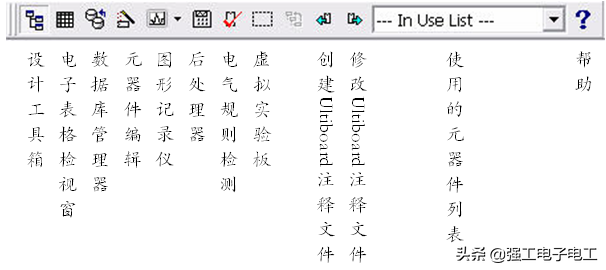

标准工具栏

视图工具栏：

视图工具栏

图1-3是主工具栏及按钮名称，图1-4是元器件工具栏及按钮名称，图1-5是虚拟仪器工具栏及仪器名称。

图1-3 Multisim主工具栏

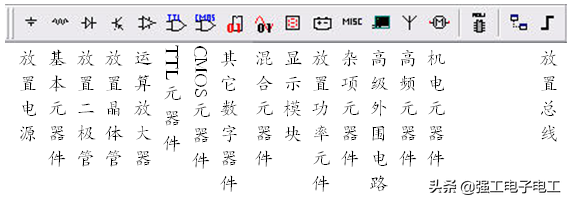

图1-4 Multisim元器件工具栏

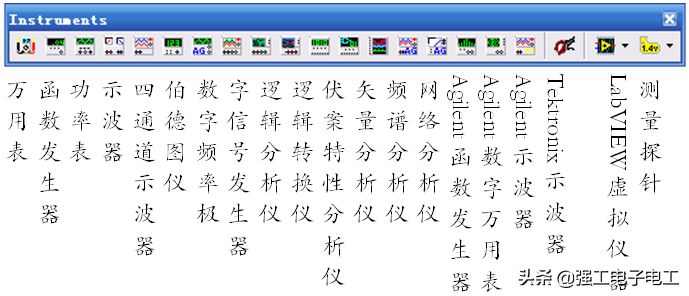

图1-5 Multisim虚拟仪器工具栏

项目管理器位于Multisim10工作界面的左半部分，电路以分层的形式展示，主要用于层次电路的显示，3个标签为：

Hierarchy：对不同电路的分层显示，单击“新建”按钮将生成Circuit2电路；

Visibility：设置是否显示电路的各种参数标识，如集成电路的引脚名；

Project View：显示同一电路的不同页。
