51单片机中独立按键控制LED灯亮灭

独立摁键的工作原理是电流脉冲；

独立摁键的电流脉冲原理

由于摁键机械点的弹性作用， 按键开关在闭合时不会马上稳定的接通， 在断开时也不会一下子断开， 因而在闭合和断开的瞬间均伴随着一连串的抖动。 抖动时间的长短由按键的机械特性决定的， 一般为 5ms 到 10ms。，需要使用delay函数来消抖。

实际使用过程中，常将摁键电路串联 引入51单片机的P1输入端 来控制电路。

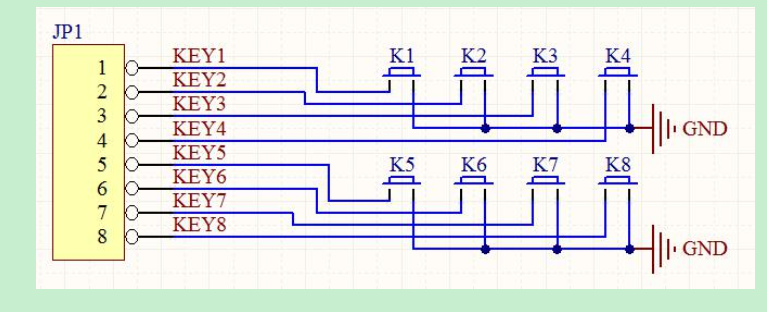

独立摁键的连线示意图

如图示摁键，使用K1连接P1.0，控制P0.0的输出来控制LED开启。

函数：

编辑keypress摁键函数，控制led的亮灭；

编辑delay函数消抖，内嵌到keypress函数；

主函数调用keypress函数代码：

#include "reg52.h"

sbit led=P0^0;

sbit key=P1^0;

unsigned int u16;

unsigned char u8;

void delay(unsigned t)

{ while(t--);}

void keypress()

{while(1)

{ if(key==0)

{

delay(1000); //消抖函数

if(key==0)

{led=~led;}

}

while(!key); //检测按键是否松开，如果摁键未松开，则key==0,继续上述循环

}

}

void main()

{ led=0;

while(1)

{keypress();}

}

现象：

视频加载中...

用单片机仿真软件Proteus实现按钮控制LED亮灭

编程实现用LED指示单个按钮的状态

步骤：

（1）编程实现：按下按钮S1 发光二极管发光，放开按钮发光二极管熄灭；

（2）保存到“单片机练习三”文件夹中，命名为“LED指示按钮状态”；

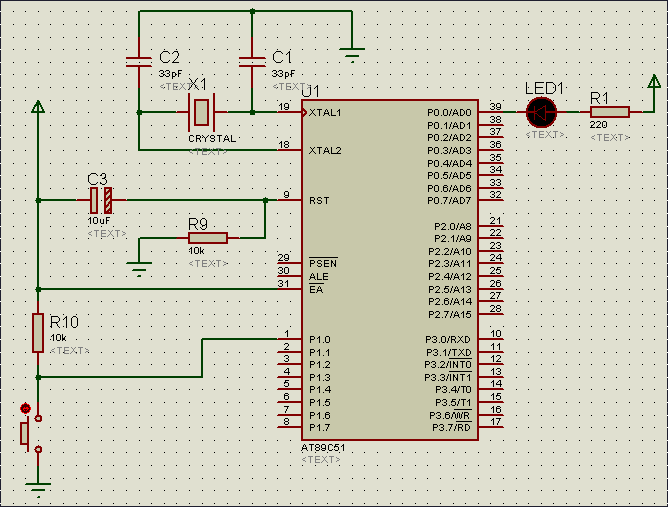

（3）用仿真软件设计原理图，并进行仿真；

（4）把仿真结果保存到“单片机练习三”文件夹中，命名为“LED指示按钮状态”。

参考程序一：

ORG 0000H

START: JB P1.0, LOOP ;P1.0 口为低电平时，执行下一条指令，即执行CLR P0.0

CLR P0.0 ;P1.0 口为高电平时，跳转到LOOP 开头的指令，即执行

SETB P0.0

LJMP START

LOOP: SETB P0.0 ;P0.0 口输出高电平，即二极管熄灭

LJMP START

END

程序参考二：

/***********************************************************************************************************************************************

按一下灯亮，按一下灯灭

***********************************************************************************************************************************************/

#include<reg52.h>

sbit S1=P1^0; //将S1位定义为P1^0，检测独立按键

sbit led0=P0^0; //将led0定义为P0.0口的LED

/***********************************************************************************************************************************************

延时函数

***********************************************************************************************************************************************/

void delay(void)

{

unsigned int i;

for(i=5000;i>0;i--)

;

}

/***********************************************************************************************************************************************

主函数

***********************************************************************************************************************************************/

void main(void)

{

while(1)

{

if(S1==0) //判断是否有键按下

{

delay(); //有键按下，延时去抖，真正应用时要少用这种延时，占用时间，用定时器延时或一个寄存器循环检测10多次按键

if(F0==0) //用F0标志位判断键按下是否已经处理，因刚学C语言没多久，

//不知道怎么定义RAM能位寻址的寄存器，先用F0，按键多的话，一个F0不够用

{

F0=1; //F0置1，表示这次按键按下已处理

led0=~led0; //将LED亮灭状态取反

}

}

else //S1=1说明按键释放

{

F0=0; //F0清零，清按键已处理标志

}

}

}
