零基础单片机学习笔记：LED呼吸灯程序详解

今天学习到了通过延时函数和for循环来做一个简单的PWM输出，来控制LED进行渐变。下面是我自已对这处程序的理解

#include <REGX52.H> // 调用REGX52.H这个文件，简单理解就是把这个文件内的东西放到自已的程序里。

void Delay(unsigned int t); // 定义一个延时函数Delay, unsigned int t是定义一个0-65535的变量

{

while(--t);// 通过循环while 从65535自减到0就会跳出程序，通过自减来实现延时。

}

void main()//主程序入口。 不管多复杂的程序 主程序只有一个

{

unsigned int T=500,Toff=0;//两个0-65535的变量，赋初值 T=500 Toff=0;

while (1)//进入循环，下面的程序会一直循环执行。

{

for(Toff=1;Toff<T;Toff++)//for循环,先初始化Toff=1，然判断Toff<T是否成立，如果成立则执行下面大括内的程序，再进行Toff++，因为T=500, Toff=1 , 当Toff自加499次时Toff=T。Toff<T的条件不成立，跳出程序。

{

P0=0X01;//转换为二进制就是0000 0001 意思是P0口的最位输出高电平，点亮LED.

Delay(Toff); // 这里的延时从1自加到499 每运行一次程序延时加长一点

P0=0X00;//转换为二进制就是0000 0000 意思是P0口全输出低电平，LED灭

Delay(T-Toff); //这里的延时从499减到1每运行一次程序延时缩短一点

for(Toff=T-1;Toff>0;Toff--)//for循环,先初始化Toff=T-1，然判断Toff>0是否成立，如果成立则执行下面大括内的程序，再进行Toff--，因为T=500, Toff=T-1（499） , 当Toff自减499次时Toff=0。Toff>0的条件不成立，跳出程序。

{

P0=0X01;//转换为二进制就是0000 0001 意思是P0口的最位输出高电平，点亮LED.

Delay(Toff); // 这里的延时从499减到1每运行一次程序延时缩短一点

P0=0X00;//转换为二进制就是0000 0000 意思是P0口全输出低电平，LED灭

Delay(T-Toff); 这里的延时从1自加到499 每运行一次程序延时加长一点

}

}

}

上电之后，Led的亮度从最暗逐渐变到最亮，然后从最亮又慢慢的变到最暗的状态，从而实现了一个呼吸灯的效果。

这是我学习了一段时间总结下来的经验。当然有很多地方我自己理解的，也不是很到位，希望大家可以指出来

以上内容纯手打，请不要搬运哦。如果你觉得不错请关注！

单片机编程，看似很简单，其实一点也不难，呼吸灯怎么做

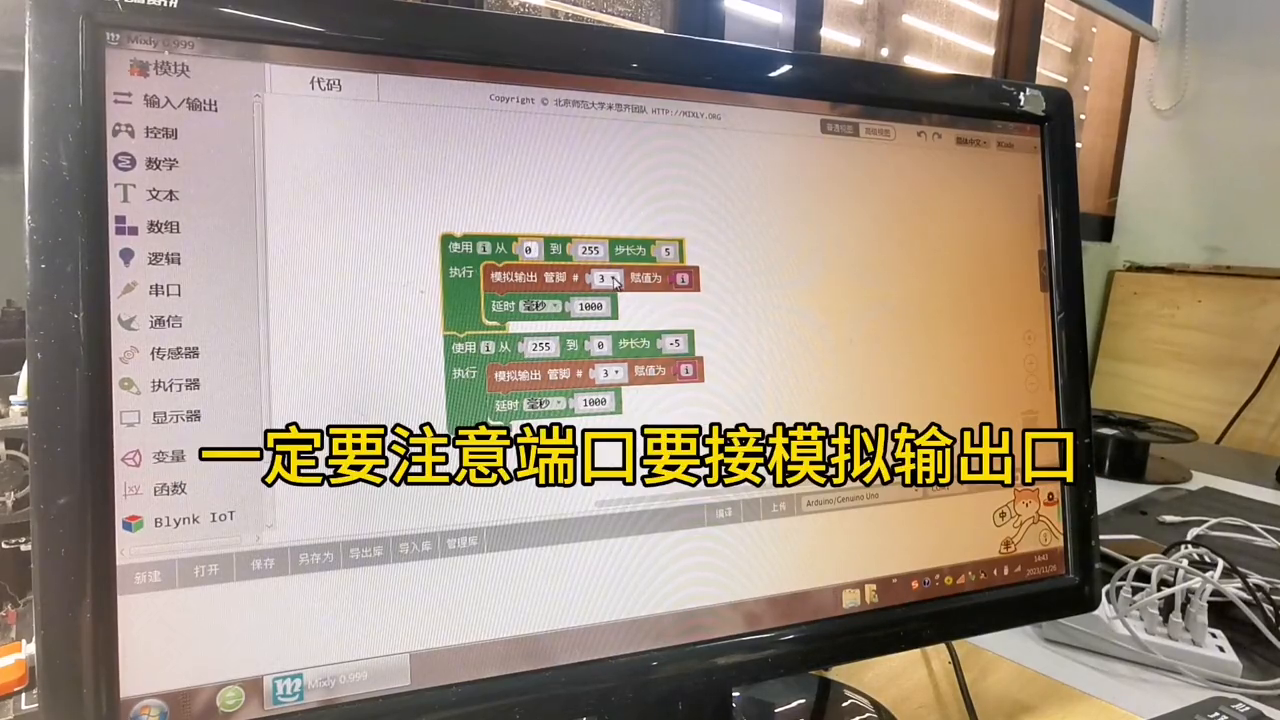

单片机编程看似很简单，其实一点也不难。今天做一个呼吸灯，通过控制输出电压实现渐亮渐灭效果。

·这次要用到模拟输出端口，电压0-5v对应的是数值0-255。

·用一个变量来控制输出电压，从0加到255灯就可以逐渐变亮。

·反过来再从255减到0灯就逐渐熄灭。

·一定要注意端口要接模拟输出口，换个颜色看的明显一些。

谢谢观看。
