51单片机实例讲解，由按钮控制流水灯程序

由按钮控制流水灯控制要求：在单片机的PP3.0口和P3.1口线上分别接上一个按钮SB1和SB2，P0口上接8只发光二极管LED1～LED8。当按下SB1时，8只发光二极管按方式一从LED1～LED8间隔1s交替正向流水点亮一次，即LED1亮→LED2亮→LED3亮→LED4亮→LED5亮→LED6亮→LED7亮→LED8亮。

当按下SB2时，8只发光二极管按方式二从LED1～LED8间隔1s依次点亮一次，即LED1亮→LED1+LED2亮→LED1+LED2+LED3亮→LED1+LED2+LED3+LED4亮→LED1+ LED2+LED3+LED4+LED5亮→LED1 +LED2 +LED3 +LED4 +LED5 +LED6亮→LED1 +LED2 + LED3 +LED4 +LED5 +LED6+LED7亮→LED1+LED2+LED3+LED4+LED5+LED6+LED7+ LED8亮。

(1)由按钮控制流水灯硬件电路(见图36)。

图36 由按钮控制流水灯接线原理图

(2)由按钮控制流水灯硬件电路元器件(见表14)。

表14 由按钮控制流水灯硬件电路元器件表

(3)由按钮控制流水灯程序流程图(见图37)。

图37 由按钮控制流水灯程序流程图 (a)主程序;(b)显示子程序

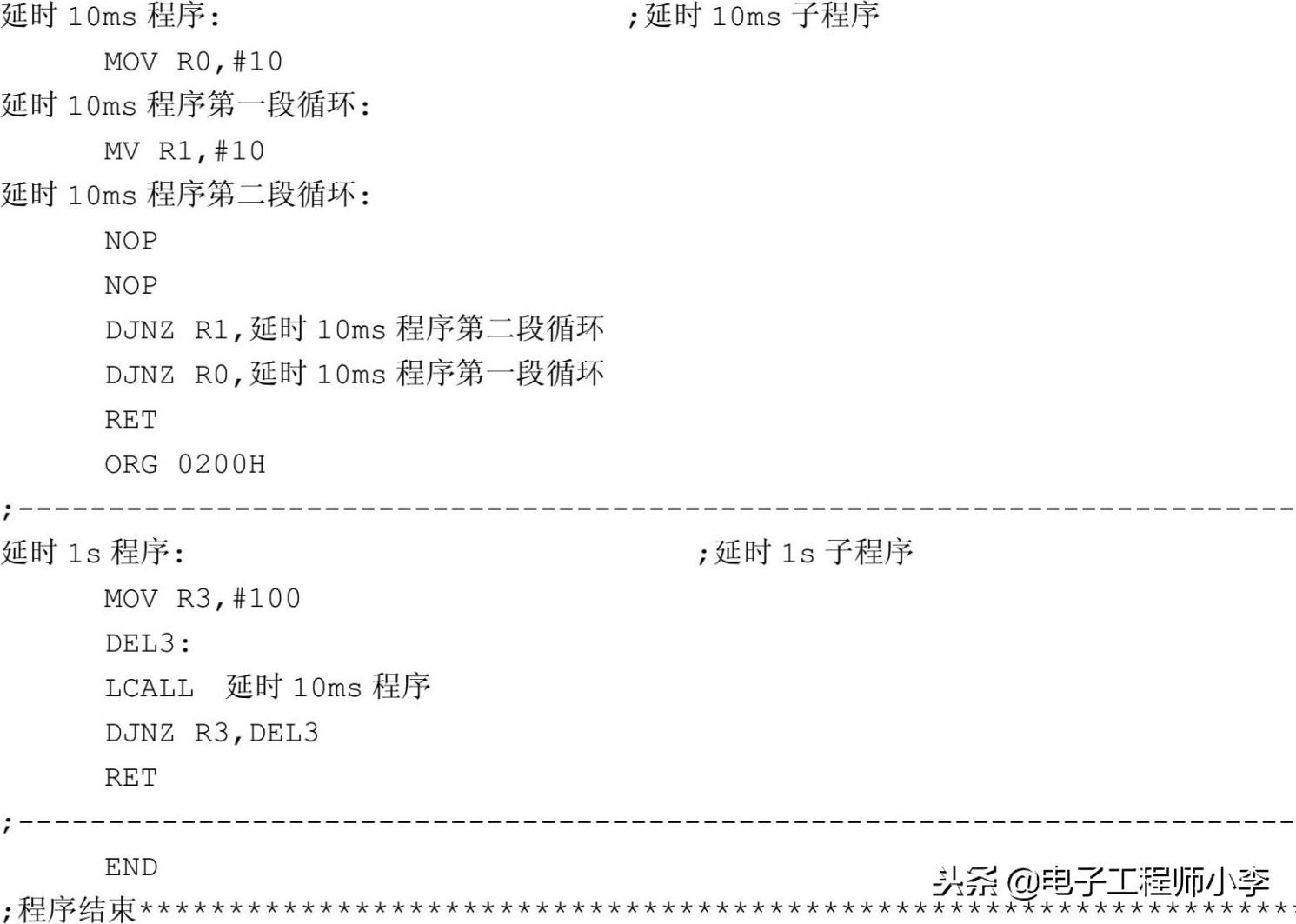

(4)由按钮控制流水灯程序。

单片机流水灯制作实战，单片机编程案例实践，单片机快乐入门基础

用单片机做LED流水灯，是每个单片机初学者学习和训练项目之一，流动的LED灯光会提高学习者极大的热情和兴趣。选用AT89C2051制作流水灯，这款单片机的体积小、管脚少、带2K字节闪速可反复编程、擦除只读存储器的8位单片机，它具有和MCS-51产品兼容、电压使用范围宽、空载低功耗等特点。

一：单片机流水灯电路

单片机流水灯电路

功能实现思路：当P1口某位为低电平时，相应的LED灯就会点亮；其它位就为高电平，相应的LED灯不亮。延时后不断将点亮位移到下一位，就会产生循环点亮流水的效果。

二：单片机程序流程图

程序流程图

三：单片机程序编写

ORG 0H

MOV A,#0FEH ;下行初值

MOV P1,A ;从P1.0开始

MOVR2,#7 ;循环计数次数

DOWN:RLA ;下行方向

ACALL DEL50 ;延时50ms

MOV P1,A ;驱动LED

DJNZ R2,DOWN;未完继续

MOV R2,#7 ;循环计数次数

UP:RR A ;上行方向

ACALL DEL50 ;延时50ms

MOV P1,A ;驱动LED

DJNZ R2,UP ;未完继续

MOVR2,#7 ;循环计数次数

SJMP DOWN ;循环

DEL50: MOV R7,#200;延时50ms

DEL1:MOV R6,#125;200(125*2)=50000

DJNZ R6,$ ;

DJNZ R7,DEL1;

RET

END

将程序通过编译器和烧录器写入单片机IC 89C2051中。

四：流水灯制作

流水灯实物参考

参照电路图中的元件参数：

1、R1：1/4W金属膜电阻，阻值10KΩ。

2、R2-R9：1/4W金属膜电阻，阻值200Ω。

3、C1：电解电容器，10UF/16V。

4、C2-C3：瓷片电容器，30PF/50V。

5、X1：晶体振荡器，12MHZ。

6、IC：单片机，AT89C2051。

7、IC座：20脚单片机用。

8、M5发光二极管（LED灯），可选择不同颜色。

9、DC5V直流电源。可以用手机充电器或移动充电宝的5V输出电压，也可以插电脑USB接口等。

焊接好以上电子元件，检查无误后，插上单片机IC，通上5V电源，流水灯可以正常工作。

祝大家流水灯制作成功，体验学习单片机带来的乐趣，欢迎交流！
