单片机pcb设计步骤说明

单片机pcb设计是一个非常烧脑的过程，这个过程对于整个产品的开发设计都非常重要，很多单片机新手对于单片机pcb设计步骤不是很清楚，下面这篇文章就单片机PCB设计步骤和一些细节问题进行了说明，一起来了解一下吧!

　　设计电路板pcb结构可以分为基本的六个步骤：方案分析、电路仿真、原理图组件设计、原理图绘制、设计组件封装以及设计pcb板，下面是每个步骤的详细说明。

　　一、方案分析

　　这是单片机pcb设计的第一步，根据功能要求进行方案分析，需要分析原理图怎么设计，这一步将会直接影响到pcb板的规划。

　　二、电路仿真

　　为了确定所有的电路是否正确，在设计电路原理图的时候，需要进行仿真验证。

　　三、设计原理图组件

　　这一步就是根据原理图设计原理图组件，可以建立自己的组件库，再选择最合适的一套进行组装

　　四、绘制原理图

　　完成原理图后，就可以进行绘制原理图了，需要用 ERC工具查错，直到没有原则性错误。

　　五、设计组件封装

　　需要自己设计组件，并建立新的组件封装库。

　　六、设计 PCB 板

　　首先画好 PCB 板的轮廓，确定工艺要求，然后把原理图传输到PCB内，接着在网络表中布局和布线，最后用一条线查错。

引用：单片机pcb设计步骤说明-深圳宇凡微

单片机电路板PCB设计

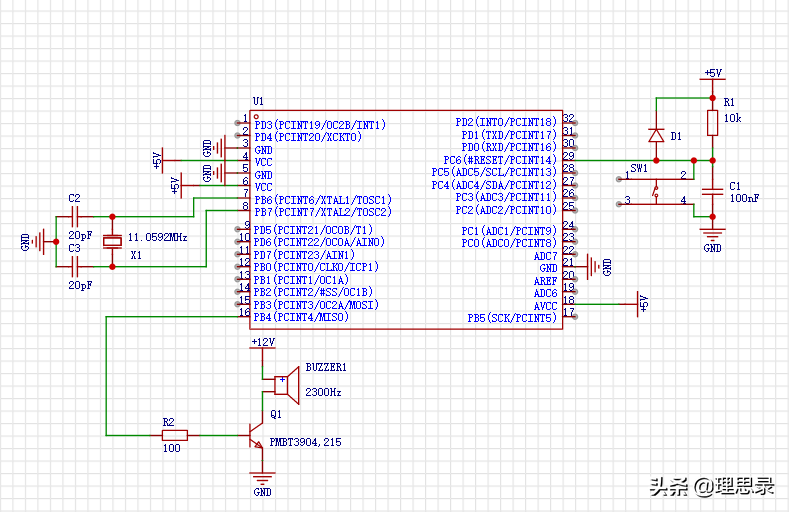

原理图

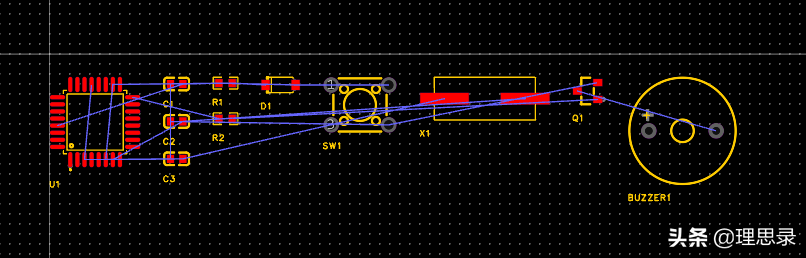

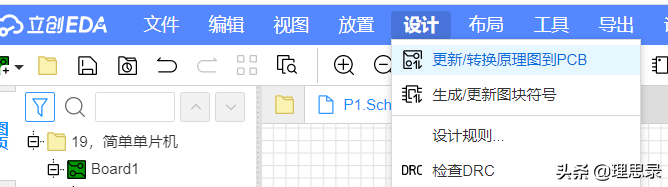

生成PCB

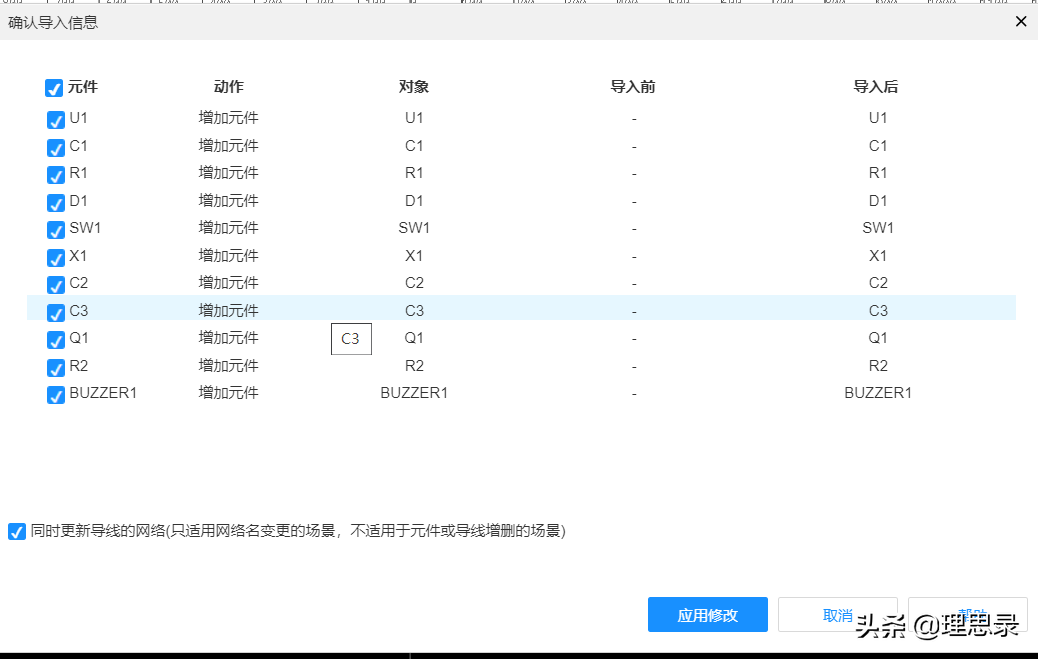

应用修改

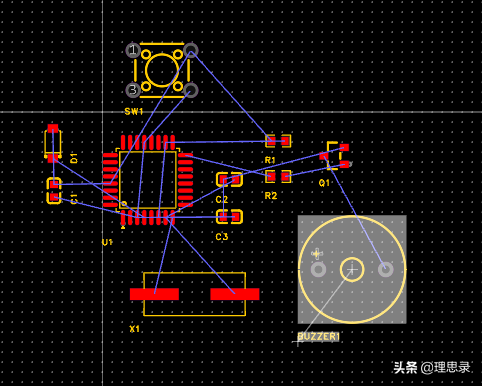

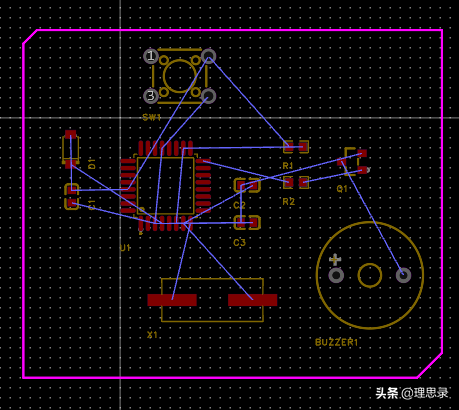

放置元器件的位置

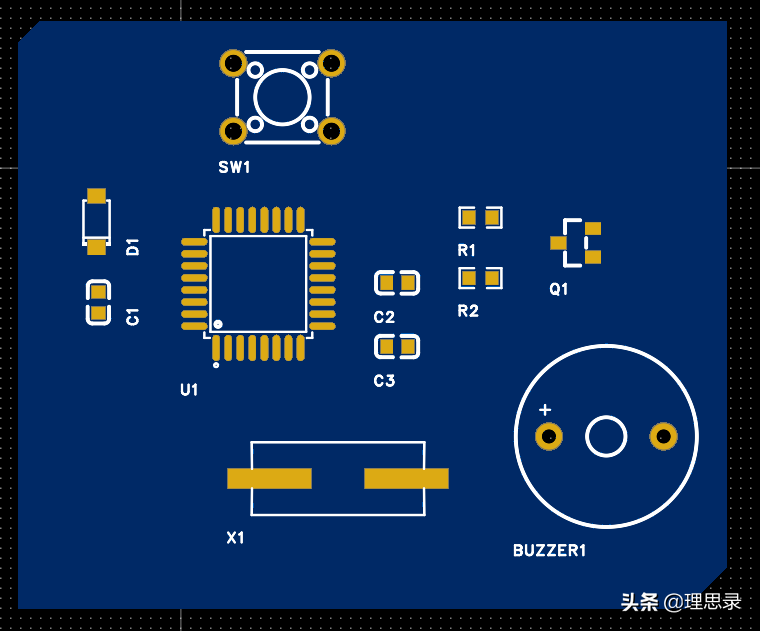

绘制边框

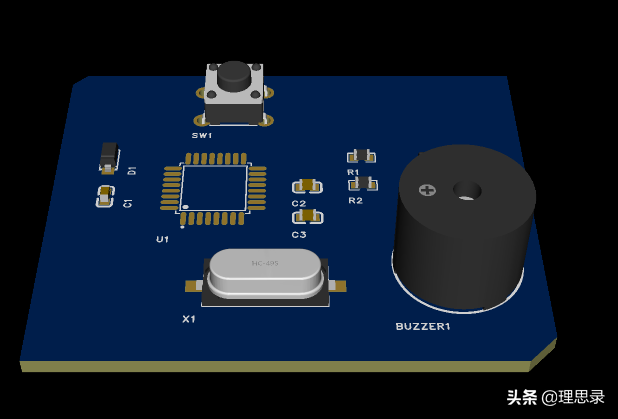

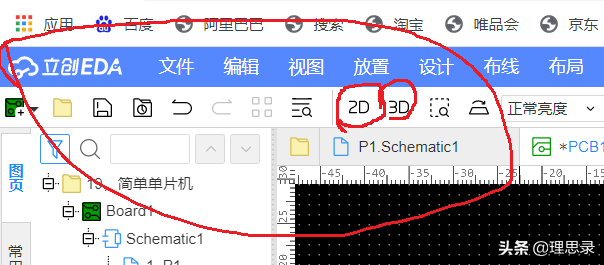

查看3D图
