STM32单片机的高精度超声波测距系统的设计

相比于传统的单片机，STM32单片机具有更高的时间测量分辨率，其主频与定时器频率高达72MHz，且该单片机在开启定时器的同时，会启动PWM通道驱动超声波发射器和通道捕捉回波信号，提高了测量的精度和准确性。超声波测距是一种典型的非接触测量方式，在不同的传播介质中具有不同的传播速度其系统结构简单、成本低。只有了解超声波测距的原理、了解STM32单片机才能设计出性能良好的STM32单片机的高精度超声波测距系统。

超声波测距的原理及检测方法

超声波检测技术是基于非接触测量方式而逐渐发展起来的一门技术，这种非接触测量方式会经常出现在材料学、电子科学、测量学等学科当中。超声波的产生是通过机械振动而得到，其传播速庶会随着传播介质的变化而变化。超声波测距的实现主要是通过超声波的产生、传播与接收回波这三个主要过程。

目前，声波幅值检测法、渡越时间检测法和相位检测法是超声波测距的三种主要检测方法。声波幅值检测法，容易受到传播介质的干扰，所以其测量精度较差。渡越时间检测法，与其他两种检测方法相比，成本较低，测量范围较广，且实现简单，因此本文高精度超声波测距系统的设计决定采用渡越时间检测法。相位检测法，在实际测量过程中，其测量精度要高于其他两种检测方法，但测量范围具有一定的局限性田。

STM32单片机的高精度超声波测距系统设计

一、系统组成

STM32单片机的高精度超声波测距系统的设计主要由STM32 单片机、超声波发射电路、接受电路、补偿电路和软件等构成。该系统将STM32单片机作为整个系统的核心，通过协调各部分电路工作，进而实现高精度的超声波测距口。

二、系统硬件设计

1.超声波发射电路

超声波发射电路两个最主要的组成部分就是超声波探头和超声波激励电路。超声波探头不仅是超声波发射电路的一个重要组成部分，更是整个超声波测距系统的重要组成部分。它是超声波测距系统中用以发射或接受超声波信号的主要器件。超声波激励电路的基本工作原理是首先利用相应的机理信号对一特定形式的电压进行处理之后，将其加载到超声波探头上，然后再通过超声波探头压电晶片将其自身所具有的电能转化为超声波信号图。

2.超声波縷收电路

超声波接收电路由超声波信号采集与超声波信号处理两部分组成，该电路主要负责对超声波回波信号进行捕捉。由于电脉冲信号是由超声波传感器在接收到超声波回波信号之后经过转变而形成的，所以在正常情况下，它是无法直接进人到STM32单片机当中的。另外，超声波在传播过程中，往往会有部分超声波因为在辅助介质中传播而发生耗损现象，且超声波回波信号减小的幅度也会随着被测物体距离的增大而增大。

受声波的反射、散射和(2.2.3超声波补偿电路)声束本身扩散等的影响，使得超声波在传播过程中其大小将会随着传播距离的改变而改变，传播距离越大，超声波信号则越小。在STM32单片机的高精度超声波测距系统设计过程中，为了提高测量结果的精度，设计人员通常会对衰减的超声波回波进行时间增益补偿，这就需要将超声波补偿电路加人到系统设计之内，超生波补偿电路的设计基本上都是采用具有时司增益控制功能的接收放大器。

3.超声波补偿电路

受声波的反射、散射和(2.2.3超声波补偿电路)声束本身扩散等的影响，使得超声波在传播过程中其大小将会随着传播距离的改变而改变，传播距离越大，超声波信号则越小。在STM32单片机的高精度超声波测距系统设计过程中，为了提高测量结果的精度，设计人员通常会对衰减的超声波回波进行时间增益补偿，这就需要将超声波补偿电路加人到系统设计之内，超生波补偿电路的设计基本上都是采用具有时司增益控制功能的接收放大器。

4.主控器

该系统的核心组成部分采用STM32单片机，该单片机对主控器主频与定时器的控制是通过PLL进行陪频，从而让主控器的频率可以达到72MHz。主控器拥有如此高分辨率的定时器，可以实现超声波测距的高精度测量巧]。 2.3系统软件设计

STM32单片机的高精度超声波测距系统，其软件设计的主要流程如下：首先，对系统各个馍块进行初始化，通过STM32单片机的 PWM产生频率为40KHz的、具有8个周期的脉冲方波，并将要在漠块中进行捕捉的超声波回波输人到捕捉指令当中;其次，待超声波回波顺利进人到接收电路之后，利用整形电路和放大电路等硬件对其进行相应的处理并传送到STM32单片机内，当STM32单片机捕捉到回波触发信号时，利用软件滤波和峰值时间检测法来计算出峰值时刻回波的到达时间;最后，借助相关计算公式得出被测距离值。

结语

通过文章对STM32单片机的高精度超声波测距系统设计的介绍可知，该系统不仅可以实现距离的准确测量，而且反应速度决、成本低、稳定性高，能够较好的满足各领域的日常需求。利用网络技术和计算机技术等来设计STM32单片机的高精度超声波测距系统，并对超声波检测技术进行不断的完善与革新，在提高STM32单片机性能的基础上，设计出能够适应与满足未来各领域日常生产与发展需要的超声波测距系统，对我国各领域来说都具有重要的意义。

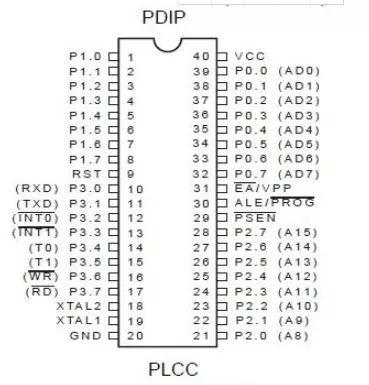

51单片机超声波模块数码管程序分享

超声波原理简单测距准确，应用广泛下面贴一个自己写的数码管程序，显示部分需要改，写的是我使用的是慧净开发板，共阴数码管。

超声波原理简单测距准确，应用广泛下面贴一个自己写的数码管程序，显示部分需要改，写的是我使用的是慧净开发板，共阴数码管。

//超声波模块程序

//Trig = P2^0

//Echo = P3^2

#include

#define uchar unsigned char

#define uint unsigned int

unsigned char code table［］={0x3f，0x06，0x5b，0x4f，0x66，

0x6d，0x7d，0x07，0x7f，0x6f}; //0-9的码表

uinttime = 0;

uintTImeH = 0;

uintTImeL = 0;

uint succeed_flag;

sbit dula=P2^0; //段选信号的锁存器控制

sbit wela=P2^1; //位选信号的锁存器控制

sbit Trig = P2^2;

sbit Echo = P3^2;

//

void delay（uint z）

{

uint x，y;

for（x=z;x》0;x--）

for（y=125;y》0;y--）;

}

//

void delay_20us（）

{

uchar a ;

for（a=0;a《100;a++）;

}

//***************************************************************

//显示数据转换程序

void display（uinttemp）

{

uchar qian，ge，shi，bai;

qian = temp/1000;

bai=temp/100%10;

shi=temp%100/10;

ge=temp%10;

wela=1;

//P0=0xf7;

P0 = 0xfe;

wela=0;

dula=1;

P0=table［qian］;

dula=0;

delay（5）;

wela=1;

//P0=0xf7;

P0 = 0xfd;

wela=0;

dula=1;

P0=table［bai］;

dula=0;

delay（5）;

dula=1;

P0=0x00; //关位码

dula=0;

wela=1;

//P0=0xef;

P0 = 0xfb;

wela=0;

dula=1;

P0=table［shi］;

dula=0;

delay（5）;

dula=1;

P0=0x00; //关位码

dula=0;

dula=1;

P0=table［ge］;

dula=0;

wela=1;

//P0=0xdf;

P0 = 0xf7;

wela=0;

delay（5）;

dula=1;

P0=0x00; //关位码

dula=0;

}

//***************************************************************

void main（）

{

uint distance;

uint test =0;

Trig=0; //首先拉低脉冲输入引脚

EA=1; //打开总中断0

TMOD=0x10; //定时器1，16位工作方式

while（1）

{

EA=0; //关总中断

Trig=1; //超声波输入端

delay_20us（）; //延时20us

Trig=0; //产生一个20us的脉冲

while（Echo==0）; //等待Echo回波引脚变高电平

succeed_flag=0; //清测量成功标志

EA=1;

EX0=1; //打开外部中断0

TH1=0; //定时器1清零

TL1=0; //定时器1清零

TF1=0; //计数溢出标志

TR1=1; //启动定时器1

delay（20）; //等待测量的结果

TR1=0; //关闭定时器1

EX0=0; //关闭外部中断0

if（succeed_flag==1）

{

TIme=TImeH*256+timeL;

distance=time*0.172; //厘米

display（distance）;

}

if（succeed_flag==0）

{

distance=0; //没有回波则清零

test = ！test; //测试灯变化

}

}

}

//***************************************************************

//外部中断0，用做判断回波电平

void exter（） interrupt 0 // 外部中断0是0号

{

timeH =TH1; //取出定时器的值

timeL =TL1; //取出定时器的值

succeed_flag=1;//至成功测量的标志

EX0=0; //关闭外部中断

}

//****************************************************************

//定时器1中断，用做超声波测距计时

void timer1（） interrupt 3 //

{

TH1=0;

TL1=0;

}
