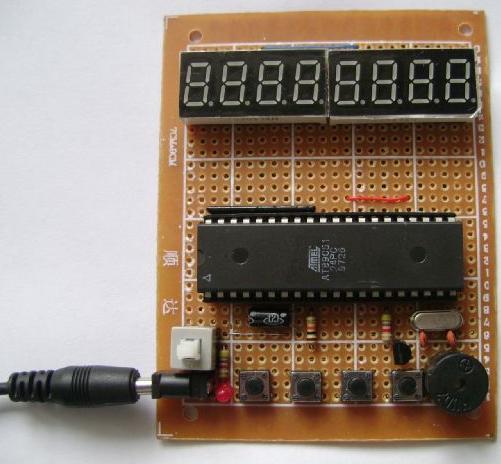

51单片机IO口的四种使用方法

传统51单片机IO接口只可以作为标准双向IO接口，如果用其来驱动LED只能用灌电流的方式或是用三极管外扩驱动电路。

灌电流方式：LED正极接VCC，负极接IO口。IO为高电平是LED两极电平相同，没有电流，LED熄灭;IO为低电平时，电流从VCC流入IO，LED点亮。但是当你吧LED正极接在IO接口，负极接GND时，将IO接口置于高电平，LED会亮，但因为IO接口上拉能力不足而使亮度不理想，可以用下面介绍的方式解决这个问题。

推挽工作方式：LED正负极分别接在两个IO口上，然后设置正极IO接口为推挽输出，负极IO接口为标准双向灌电流输入。推挽方式具有强上拉能力，可以实现高电平驱动LED。

IO口的四种使用方法

从I/O口的特性上看，标准51的P0口在作为I/O口使用时，是开漏结构，在实际应用中通常要添加上拉电阻1、P2、P3都是准双向I/O，内部有上拉电阻，既可作为输入又可以作为输出。而LPC900系列单片机的I/O口特性有一定的不同，它们可以被配置成4种不同的工作模式：准双向I/O、推挽输出、高阻输入、开漏。

准双向I/O模式与标准51相比，虽然在内部结构上是不同的，但在用法上类同，比如要作为输入时都必须先写“1”置成高电平，然后才能去读引脚的电平状态。!!!!!为什么是这样子?见下面分析。

推挽输出的特点是不论输出高电平还是低电平都能驱动较大的电流，比如输出高电平时可以直接点亮LED(要串联几百欧限流电阻)，而在准双向I/O模式下很难办到。

高阻输入模式的特点是只能作为输入使用，但是可以获得比较高的输入阻抗，这在模拟比较器和ADC应用中是必需的。

开漏模式与准双向模式相似，但是没有内部上拉电阻。开漏模式的优点是电气兼容性好，外部上拉电阻接3V电源，就能和3V逻辑器件接口，如果上拉电阻接5V电源，又可以与5V逻辑器件接口。此外，开漏模式还可以方便地实现“线与”逻辑功能。

对于上面疑问的解释，有这样一个资料：

高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平，如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。

电路分析时高阻态可做开路理解。你可以把它看作输出(输入)电阻非常大。他的极限可以认为悬空。

高阻态的典型应用：

1、在总线连接的结构上。总线上挂有多个设备，设备与总线以高阻的形式连接。这样在设备不占用总线时自动释放总线，以方便其他设备获得总线的使用权。

2、大部分单片机I/O使用时都可以设置为高阻输入，如凌阳，AVR等等。高阻输入可以认为输入电阻是无穷大的，认为I/O对前级影响极小，而且不产生电流(不衰减)，而且在一定程度上也增加了芯片的抗电压冲击能力。

51单片机简单的输入输出（LED和按键）

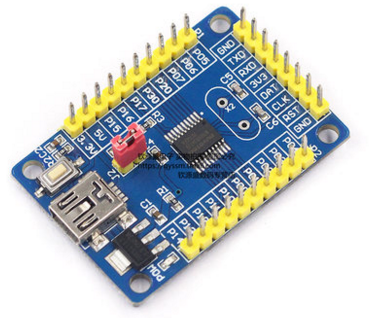

IO输出与输入 是单片机编程最基本的逻辑控制操作，我们以N76E003为例讲解最基本的编程。

如上图，P15为IO输出，输出高电平时，LED灯亮，输出低电平时，LED灭。

P04作为输入，因为没有外部上拉，所以此处需要配置为内部上拉，配置为准双向模式，并且使能内部上拉。测试时用杜邦线将P04短接到GND模拟按键触发（P04引脚低电平时），不短接到GND就是高电平，不触发。

当P04为低电平时，LED亮；当P04为高电平时，LED灭。通过简单的例程来测试输入输出控制。

#include "N76E003.h"

#include "Function_define.h"

#include "SFR_Macro.h"

#define LEDP15//高电平亮

#define KEYP04//按键，按下为低电平

void main(void)

{

/*设置P15为输出推挽模式 */

P15_PushPull_Mode;

/* 默认灯灭*/

P15 = 0;

/* 设置P04为准双向模式 */

P04_Quasi_Mode;

/*并且输出高电平，打开内部上拉功能 */

P04 = 1;

while(1)

{

/* 如果按键按下，点亮LED灯*/

if(KEY == 0)

{

LED = 1;

}

/* 否则熄灭LED */

else

{

LED = 0;

}

}

}

视频加载中...

以上的按键采用查询的方式，在主循环里每次循环都去扫描下P04的电平状态。

我们都知道，输入触发还可以通过中断事件来捕获，那么该怎么配置IO输入中断呢？同样我们以P04被拉低作为触发条件（从高电平到低电平，下降沿触发），当触发中断时，LED亮灭切换。

#include "typedef.h"

#include "N76E003.h"

#include "Function_define.h"

#include "SFR_Macro.h"

#define LEDP15//高电平亮

#define KEYP04//按键，按下为低电平

void PinInterrupt_ISR (void) interrupt 7

{

if(PIF == (1<<4))/* Pin4 */

{

LED = !LED;/* LED控制取反*/

}

PIF = 0x00; /* 清除中断标志 */

}

void main(void)

{

P15_PushPull_Mode;/*设置P15为输出推挽模式 */

LED = 0;/* 默认灯灭*/

P04_Quasi_Mode;/* 设置P04为准双向模式 */

P04 = 1;/*并且输出高电平，打开内部上拉功能 */

Enable_INT_Port0;/*配置P0端口 中断*/

Enable_BIT4_FallEdge_Trig;/*下降沿触发*/

PIF = 0;/* 清除中断标志*/

set_EPI;/* 使能IO输入中断*/

set_EA;/* 使能总中断 */

while(1)

{

}

}

在新唐003芯片，输入中断这里，所有IO输入中断都共享一个中断入口 。进入中断里再判断是哪一个引脚触发的。

另外，不得不说，新唐挖了个坑，同一时刻 只能有一个端口使能中断 ，要么P0口，要么P1口，或者P2.0/P3.0引脚。所以在设计电路时特别要注意，不要将用于中断的IO布置在不同端口（输入中断唤醒功能在低功耗应用时经常用到）。切记，切记，切记！

还有P20引脚只能用作输入，并且是与RST外部复位复用的，使用时要先配置，使用时当心。

（END）
